明纬DRP系列DIN导轨式电源安装支架

　　在工业控制柜、楼宇配电模组、自动化产线控制单元的电气装配场景中，DIN导轨安装是低压电气元件的主流装配方式，这类安装结构无需额外打孔攻丝，可直接卡装在标准35mm宽度的TS35导轨上，大幅提升柜内元件的排布效率与后期维护便利性。这款适配明纬DRP系列电源的安装支架，正是为匹配该系列导轨式电源的安装需求设计的承载固定结构，解决电源本体与标准导轨之间的衔接适配问题。

　　从实际使用场景来看，这类支架主要应用在需要将开关电源集成到标准DIN导轨排布的柜内环境中，不少工业现场的控制柜内会统一排布断路器、继电器、端子排、开关电源等元件，全部采用导轨卡装的方式可以让柜内走线更规整，元件排布间距更均匀，避免电源单独采用螺丝固定时需要在安装板上额外定位打孔的工序，同时也方便后期电源更换时的快速拆装，无需松动周边其他元件的固定结构。

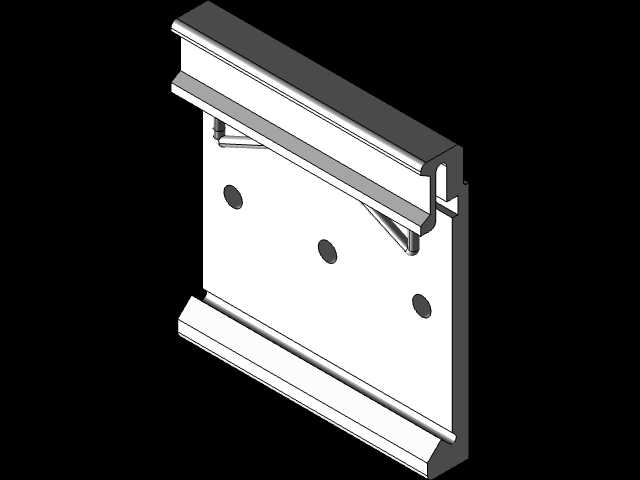

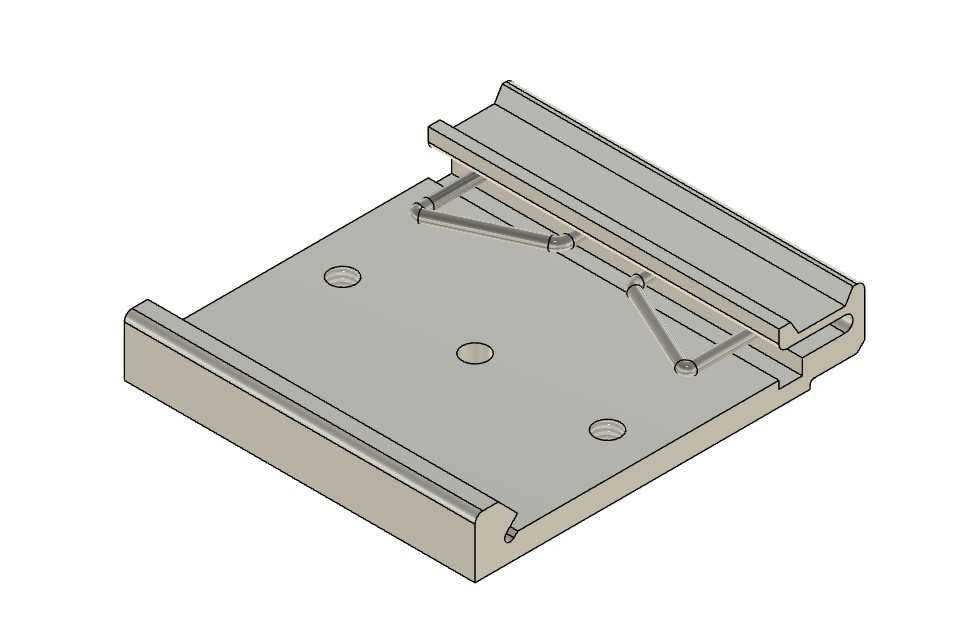

　　从功能特性上看，该支架采用一体式钣金折弯结构，主体承载面为平板结构，上面预留三个圆形安装孔位，孔位位置与DRP系列电源底部的固定螺孔位置完全匹配，安装时可通过M3或M4规格的螺丝将电源本体锁紧在支架承载面上，实现电源与支架的刚性连接。支架的两侧设计有与标准TS35导轨匹配的卡装结构，一侧为固定卡位，另一侧为弹性卡舌，安装时先将固定卡位卡入导轨一侧边缘，再按压支架让弹性卡舌卡入导轨另一侧边缘，即可完成支架在导轨上的固定，拆卸时只需用一字螺丝刀撬动弹性卡舌即可快速取下支架，无需额外工具辅助。支架承载面与导轨卡装结构之间设计有三角形加强筋结构，分别连接承载面与侧边折弯边，提升支架整体的抗形变能力，避免电源重量较大时支架出现弯折变形，导致电源安装倾斜甚至从导轨上脱落的问题。

　　从设计思路层面，这款支架的设计完全围绕标准导轨安装的适配性展开，首先确定适配的导轨规格为工业领域通用的35mm标准DIN导轨，因此卡装结构的卡槽尺寸严格按照导轨截面尺寸设计，卡槽深度、卡位间距都留有合理的装配公差，既不会因为尺寸过紧导致卡装困难，也不会因为尺寸过松导致支架在导轨上出现窜动。承载面的孔位设计完全匹配对应型号电源的底部安装孔距，孔位采用沉孔设计，螺丝锁紧后螺丝头部不会突出支架表面，避免螺丝头部与电源底部其他结构产生干涉。支架的整体厚度选用1.5mm厚度的冷轧钢板材质，兼顾结构强度与材料成本，表面采用镀锌钝化处理，具备基础的防锈抗氧化能力，适配工业柜内的常规使用环境，不会因为长期使用出现锈蚀导致结构强度下降。

　　从安装边界与尺寸参数来看，支架的整体长度与对应电源的宽度尺寸匹配，不会突出电源本体两侧，避免占用柜内额外的排布空间，影响相邻元件的安装。支架安装到导轨上之后，承载面与导轨表面之间留有2mm左右的间隙，既可以避免承载面与导轨表面直接摩擦导致漆面或镀锌层磨损，也可以给电源底部的散热留出一定的空气流通空间，避免电源底部直接贴在导轨上影响散热效率。卡装结构的弹性卡舌行程设计为3mm，足够适配不同厂家生产的TS35导轨的尺寸公差，即使导轨存在轻微的尺寸偏差也可以顺利卡装到位。三个安装孔位的孔距公差控制在±0.1mm范围内，保证与电源底部螺孔的对位精度，安装时无需强行掰动支架即可顺利穿入螺丝，避免安装过程中产生额外的装配应力。

　　在实际选型使用时，需要确认适配的电源型号与该支架的匹配性，不同功率等级的DRP系列电源底部孔距存在差异，这款支架仅对应DRP-03型号的电源安装尺寸，不可混用在其他孔距的电源型号上。安装时需要先将支架与电源通过螺丝锁紧之后，再整体卡装到导轨上，避免先装支架再锁电源时操作空间不足导致螺丝锁紧不到位。卡装到导轨上之后需要轻晃支架确认卡接到位，弹性卡舌完全卡入导轨边缘，避免使用过程中因为设备振动导致支架松脱。如果应用在振动较大的设备场景中，可以在卡装到位后在弹性卡舌位置加装一个止退螺丝，进一步提升固定可靠性，避免长期振动下卡舌松脱。
