双三脚架支撑相机滑轨拍摄装置

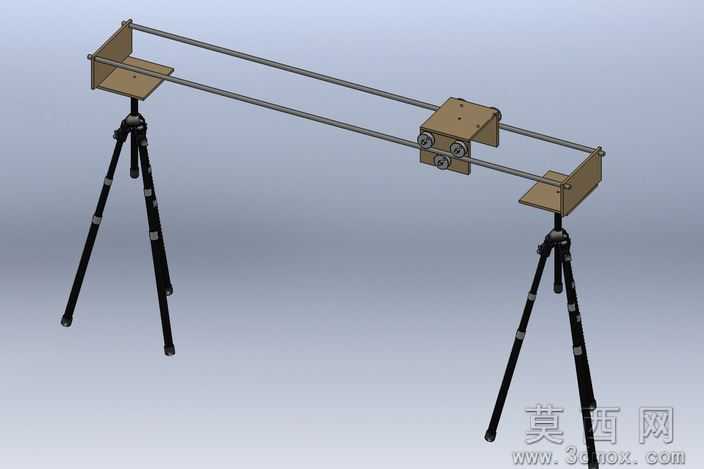

该作品为面向影视拍摄场景设计的双三脚架支撑式相机平移滑轨装置，整体采用三维建模软件完成全参数化设计，建模过程中对各部件的装配公差、运动间隙进行了精准校核，确保虚拟装配状态下无干涉问题，可直接对接生产加工环节的尺寸需求。模型渲染阶段采用哑光金属与工程塑料结合的材质表现方案，滑轨杆体赋予磨砂金属材质，还原金属导轨的细腻质感与耐磨属性，三脚架支腿、滑块组件、两端载物平台则采用哑光工程塑料与防滑橡胶材质，通过调整材质的粗糙度、反射率参数，模拟真实器材的表面触感与视觉效果，渲染输出的效果图清晰呈现各部件的结构细节与装配关系。结构设计上，装置核心为两根平行设置的圆柱形光滑导轨，导轨两端通过带定位卡槽的端座固定，端座下方预留标准三脚架连接接口，可适配市面主流规格的摄影三脚架，实现双点支撑的稳定架设，大幅提升长距离滑轨拍摄的结构稳定性；导轨中部搭载可沿轴向顺滑滑动的相机安装滑块，滑块内部设置多组导向轮结构，与导轨柱面紧密贴合，既保证滑动过程无卡顿、无偏移，又能承载不同重量的专业相机与镜头组件；两端端座上方设置小型置物平台，可临时放置补光灯、麦克风等小型拍摄配件，提升拍摄作业的便利性。设计思路围绕民用影视拍摄的实际需求展开，摒弃专业影视滑轨的复杂电控结构，采用纯机械滑动结构降低制作与使用成本，双三脚架支撑的设计可灵活调整架设高度与跨度，适配室内外不同拍摄场景的地形条件，滑块与导轨的配合精度经过反复优化，滑动过程阻尼均匀，可实现平稳的水平运镜效果，满足视频创作中平移镜头的拍摄需求，整体结构拆装便捷，零部件通用性强，便于用户自行加工制作与后期维护更换配件。
