管道式小型涡轮叶轮结构设计

　　这类小型管道涡轮叶轮，主要应用在小口径流体输送管路的能量回收、微型动力输出场景，常见于小型工业流体回路、微型水力试验装置、低压差流体动能采集单元中，作为核心的动叶部件承担流体动能到旋转机械能的转换作用。实际工况中，叶轮直接安装在管道通流截面内，轮毂与中心传动轴通过键槽配合传递扭矩，不需要额外的导流外壳适配，可直接嵌入对应通径的管道段内，大幅缩减配套装置的轴向安装尺寸。

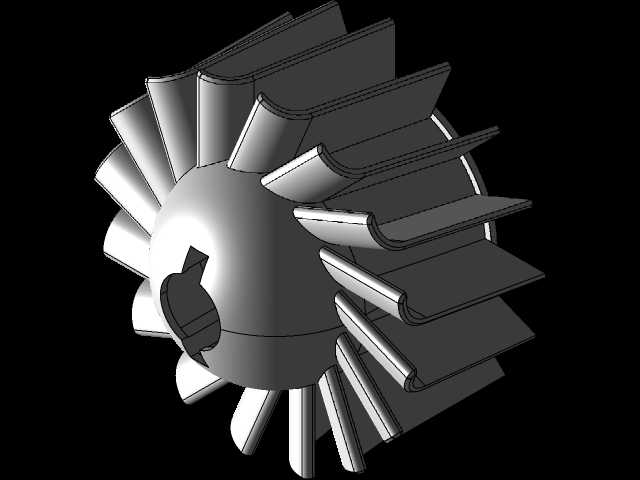

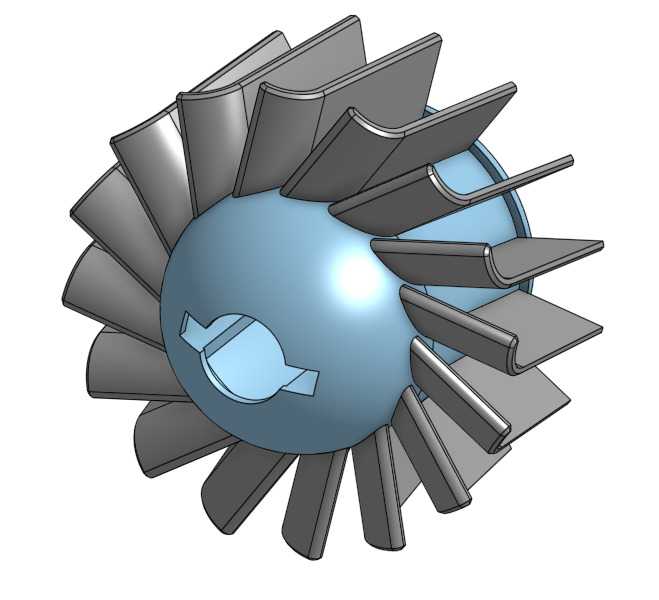

　　从功能特性来看，该叶轮采用径向进流、轴向出流的混流设计逻辑，叶片沿轮毂周向均匀排布，每片叶片的型线都经过流体型面修型，前缘做了圆弧钝化处理，避免小流量工况下的前缘流动分离，叶身从根部到顶缘的扭转角平滑过渡，保证不同叶高位置的流体冲角都处于合理区间，降低叶道内的涡流损失。轮毂采用球头整流造型，入口端的球面结构可以引导来流平滑进入叶道，减少入口处的流体撞击损失，中心的键槽结构采用标准平键配合尺寸，可适配常规直径的微型传动轴，键槽的位置精度直接决定了叶轮的动平衡表现，建模时需要严格保证键槽对称度与轮毂中心轴线的位置公差。

　　设计过程中，首先需要匹配安装管道的通流内径，确定叶轮的最大外圆直径，保证叶顶与管道内壁之间保留合理的间隙，既避免旋转过程中叶顶刮擦管壁，又能控制叶顶间隙的泄漏损失，通常小尺寸涡轮的叶顶间隙控制在0.2-0.5mm区间，兼顾加工可行性与效率表现。叶片数量的选择经过多轮流场验证，当前的叶片数可以在小直径尺寸下保证足够的流道约束，避免叶道过宽导致的流体滑移，同时不会因为叶片数过多增大摩擦损失。轮毂的内孔直径根据配套轴的扭矩传递需求确定，键槽的深度与长度按照平键连接的强度标准设计，保证额定工况下键连接不会出现压溃失效。

　　安装边界方面，叶轮的轴向定位依靠轮毂两端的轴肩或者锁紧挡圈实现，因此轮毂的两个端面都设计有垂直于轴线的定位平面，平面的端面跳动公差需要控制在合理范围，避免安装后出现叶轮偏摆。叶片的出口边做了薄化处理，减少出口尾迹的涡流强度，降低流动噪声与能量损失。整个叶轮的重心落在中心轴线上，建模过程中需要对周向叶片的质量分布做对称校验，避免高速旋转时出现不平衡量引发的振动。在实际选型适配时，需要根据管路的设计流速、工作压力差匹配叶轮的转速区间，该结构适合在低粘度流体工况下运行，若输送含杂质的流体，还需要在叶轮上游加装过滤装置，避免杂质卡入叶顶间隙或者打坏叶片型面。从结构强度角度，叶片根部与轮毂的连接位置做了圆角过渡，减少应力集中，可承受额定转速下的离心载荷与流体冲击载荷，不需要额外的加强筋结构，避免加强筋干扰叶道内的流场分布。
