制糖工艺糖汁过滤优化生产线三维设计

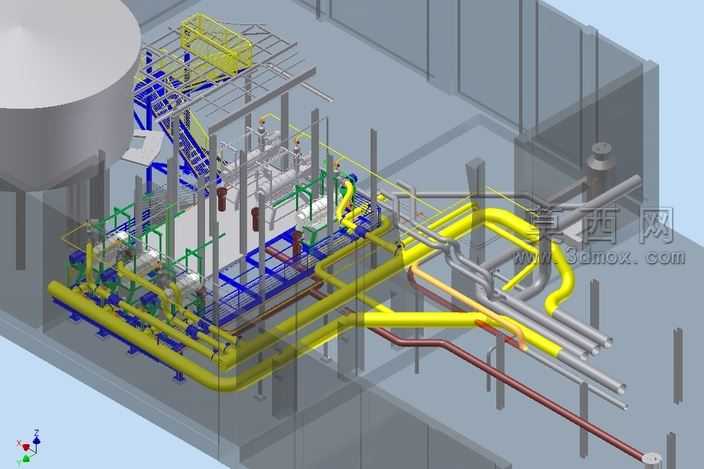

本作品为制糖生产环节中糖汁过滤工序优化改造的三维设计方案，采用三维建模软件完成全场景1:1比例搭建，完整还原生产车间内的设备布局、管路走向与操作空间规划。建模过程中首先对车间原有建筑结构进行精准还原，包含厂房立柱、墙体边界、原有大型储料罐体的基础结构，为后续改造布局提供准确的空间参照。针对糖汁过滤工艺的优化需求，设计中对过滤单元的设备排布进行重新规划，将多组过滤泵组、阀组沿车间纵向有序排布，预留充足的设备操作与检修通道，同时配套设计蓝色的设备操作检修平台与安全护栏，平台采用防滑格栅结构建模，护栏设置符合工业安全规范的高度与横杆间距，保障操作人员作业安全。管路系统是本次设计的核心部分，建模时严格按照工艺流体走向完成不同介质管路的布局，黄色主工艺管道负责糖汁输送，采用大管径圆弧弯头减少流体阻力，管道排布遵循分层布设原则，主工艺管位于下层操作空间上方，辅助管线沿立柱与支架规整排布，红色辅助管路负责其他工艺介质输送，银色管道为公用工程管线，所有管道均配套建模了法兰、阀门、支吊架等细部构件，还原真实工业管路的安装状态。材质渲染方面，对不同构件赋予对应工业材质属性，储料罐体采用哑光金属材质模拟不锈钢罐体质感，管道根据输送介质差异赋予不同色彩的防腐涂层材质，操作平台护栏采用醒目的安全黄与工业蓝区分功能区域，地面采用工业环氧地坪材质，墙体采用混凝土哑光材质，通过光影渲染还原车间内的真实光照效果，清晰呈现各构件的空间位置关系。设计思路围绕提升糖汁过滤效率、优化管路流体阻力、改善操作检修空间展开，通过三维建模提前验证布局合理性，避免现场改造出现的管路碰撞、空间不足等问题，直观呈现改造后的生产场景全貌，为制糖生产线过滤工序的升级改造提供可视化的三维方案参考，可用于方案汇报、施工指导与操作人员培训使用。
