工业储料用多联组立式筒仓系统设计

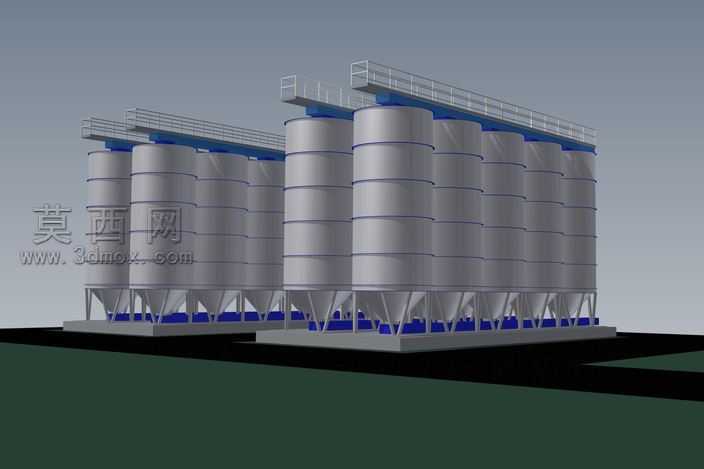

本作品为工业生产场景使用的多联组立式筒仓系统三维建模成果，建模过程中严格遵循工业仓储设施的实际设计规范，先通过基准面搭建确定整体布局的坐标基准，将两组多仓体结构沿水平方向对称排布，保证整体结构的受力均衡性。建模阶段采用参数化特征建模方式，先完成单个筒仓的主体结构绘制：筒身采用多段等径圆柱段拼接成型，每段筒壁通过拉伸凸台特征生成，预留出段间连接的法兰装配位置；下部锥斗部分采用放样凸台特征，精准匹配筒身直径与下部出料口的尺寸过渡，保证物料滑落的角度符合散料存储的安息角要求，避免物料挂壁残留。完成单个仓体建模后，通过线性阵列特征生成同组的多个仓体，再通过基准面镜像生成另一组对称仓体，保证两组仓体的尺寸、间距完全一致。附属结构建模阶段，在仓体顶部搭建通长的操作检修平台，平台采用框架式钢结构建模，通过焊接构件的特征组合还原护栏、走道板的细节，平台与仓顶的连接支座做了对应加强结构设计；仓体下部的支撑结构采用环形支腿搭配横向连接梁的形式，每根支腿的位置对应仓体锥斗的受力点，通过横梁连接形成整体受力框架，避免单个仓体出现偏载变形。材质与渲染阶段，筒身主体赋予哑光银灰色金属材质，模拟工业用碳钢仓储罐体的表面质感，调整材质的粗糙度参数还原真实钢材的漫反射效果；检修平台护栏、下部支撑结构的连接部位赋予亮蓝色工业防护漆材质，与银灰色筒身形成清晰的视觉区分，便于识别结构功能分区；地面部分赋予深灰色哑光水泥材质，背景采用浅灰色渐变环境，通过三点布光设置主光源、辅助光源与轮廓光，突出筒仓的层叠结构与金属质感，渲染输出的效果图清晰展现了整体布局、结构层次与各部件的装配关系。设计过程中充分考虑了多联筒仓的协同使用需求，仓体间距预留了检修通道空间，顶部平台连通所有仓体，方便操作人员完成巡检、进料操作，下部出料口的排布预留了输送设备的安装空间，可直接对接下游物料输送系统，整体模型结构完整，细节还原度高，可用于工业仓储方案展示、结构受力模拟参考、生产布局规划等场景。
