可3D打印迷你旋转式气动动力装置

　　这款迷你旋转式气动动力装置，是面向桌面级3D打印场景优化的小型动力输出部件，核心应用场景覆盖创客DIY动力演示、小型气动实验台动力源、教学模型教具以及微型气动工具的动力核心单元，区别于传统金属加工的同类型动力部件，其全结构可通过桌面级FDM3D打印机完成制作，大幅降低了小批量试制与个人制作的门槛。从实际用途来看，该装置可直接接入低压压缩空气管路输出旋转扭矩，能够带动微型负载完成连续转动，既可以作为机械原理教学中旋转式动力机构的具象演示载体，帮助学习者直观理解气动能量转换为旋转机械能的过程，也能适配小型创客项目中的动力需求，比如搭配减速组驱动微型传送带、小型展示台转动结构，或是作为气动实验平台的动力测试单元，验证不同供气压力下的扭矩输出特性。

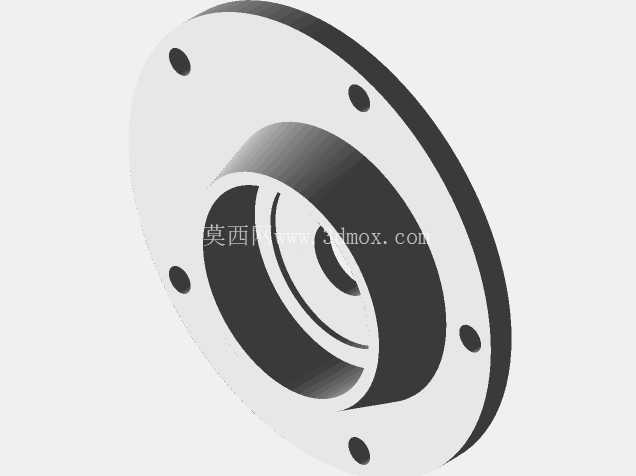

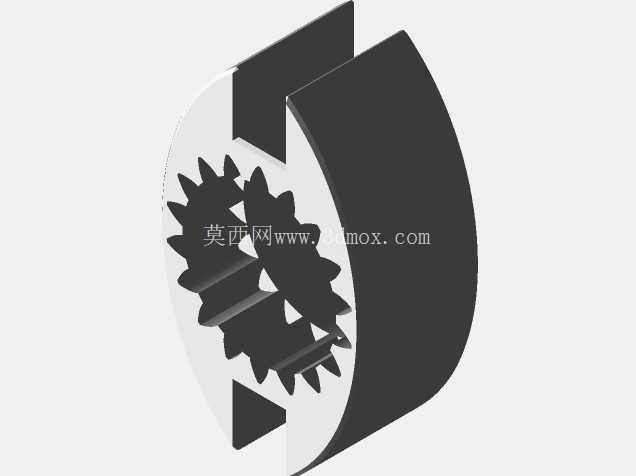

　　在功能特性层面，该装置采用偏心转子啮合结构实现动力转换，供气时压缩空气进入腔室推动转子偏心转动，通过转子与端盖、外壳的配合腔室容积变化完成进气、膨胀、排气的循环，持续输出旋转动力；结构上采用双轴承支撑转轴，其中一个轴承压入端盖位置，另一个轴承穿过外壳旋入转轴位置，转轴与轴承采用摩擦配合保证传动稳定性，转子与外壳之间为运转配合，既减少转动阻力又避免气体泄漏量过大，转子与外壳上的齿形定位结构是保证装置正常运转的核心，一旦定位错位就会出现腔室锁死无法转动的问题，设计时特意将齿形定位做了防呆处理，降低组装时的对位难度。

　　设计思路上，这款装置是在同类型大尺寸旋转气动引擎的基础上做的小型化、易组装优化，首先缩小了整体结构尺寸，将所有零件的壁厚控制在桌面级3D打印可稳定成型的范围内，避免出现薄壁打印翘曲、填充不足的问题；其次简化了组装流程，将紧固件统一为M2规格的螺钉与螺母，不需要特殊工具就能完成全结构组装，端盖通过周向均匀分布的M2螺钉固定在外壳上，不需要额外的定位销辅助定位；针对3D打印的层间结合特性，将所有受力面的打印方向做了优化，比如轴承安装孔的轴线与打印平台垂直，保证孔位的圆度与配合精度，齿形啮合面的打印层纹方向与转动方向平行，减少转动时的层纹卡顿问题；同时考虑到个人制作的公差问题，所有配合面都预留了适合PLA材料打印的配合间隙，不需要二次打磨就能完成组装，供气端的接口做了通用化设计，可直接适配常见的微型气管接头，不需要额外做转接处理。

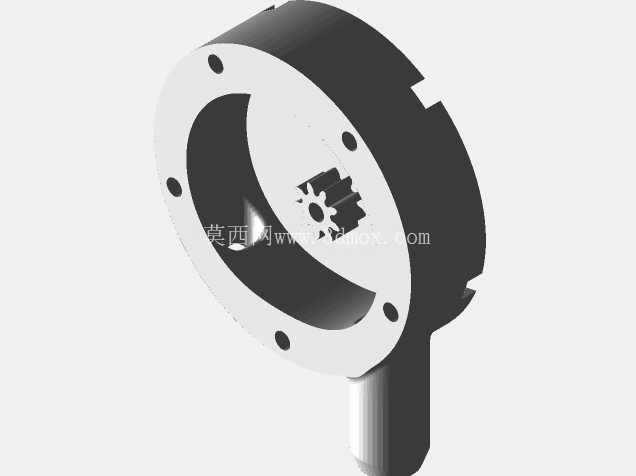

　　外形尺寸与安装边界方面，该装置整体为带侧置进气柄的圆盘形结构，主体圆盘的外径控制在可适配多数桌面级3D打印机成型幅面的尺寸范围内，整体轴向厚度较薄，安装时可通过外壳上的固定孔位直接锁附在安装基板上，侧置的进气柄为一体化结构，不需要额外粘接气管接头，转轴的输出端为标准齿轮轴结构，可直接啮合配套的传动齿轮，也可根据需求加装联轴器连接外部负载；安装时需要注意转轴的轴向窜动间隙，组装时通过端盖的螺钉锁紧力度调整间隙，既不能过紧导致转动卡滞，也不能过松导致腔室漏气，轴承压入端盖时需要保证轴承端面与端盖平面齐平，避免出现轴承偏斜导致转子转动偏心的问题；供气时推荐在供气回路中加装低压油雾器，在压缩空气中混入低粘度润滑油，能够大幅降低内部配合面的磨损，提升装置的连续运行寿命，供气压力不宜过高，适配桌面级小型气泵的输出压力即可，过高的气压会导致3D打印的结构件出现开裂或者齿形崩损的问题。
