XL4015降压转换器防护外壳结构设计

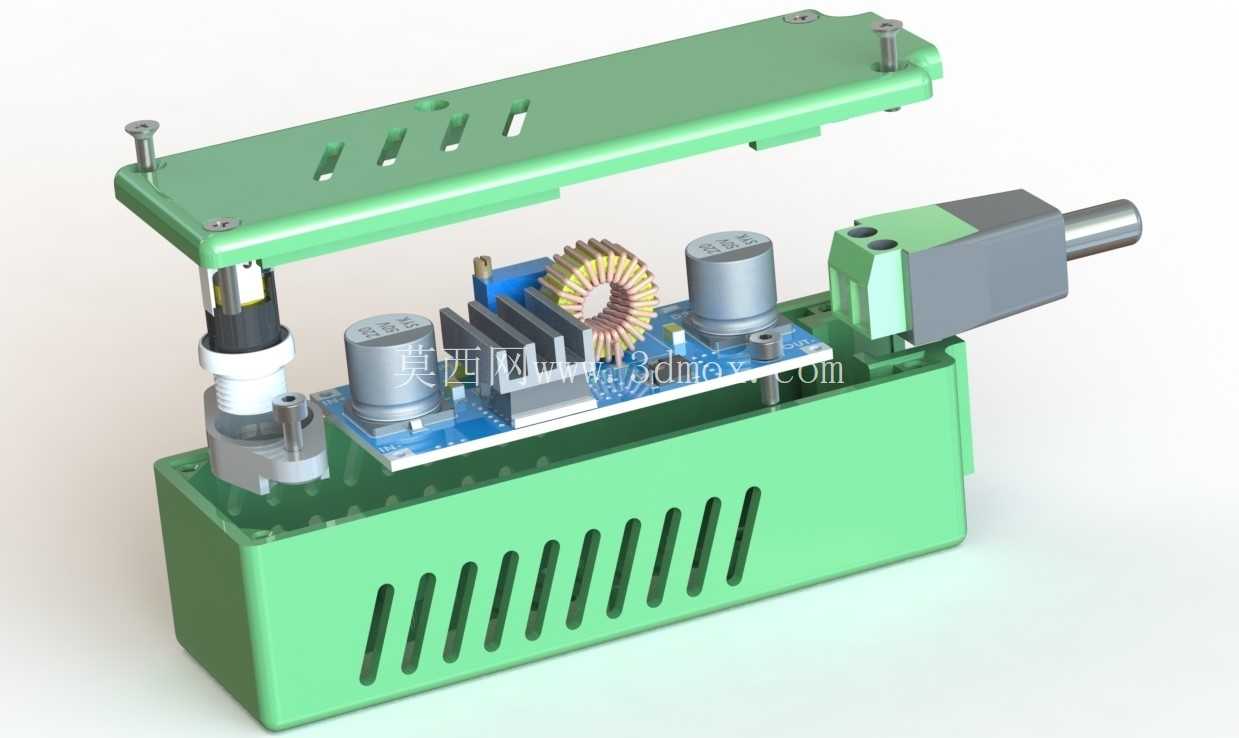

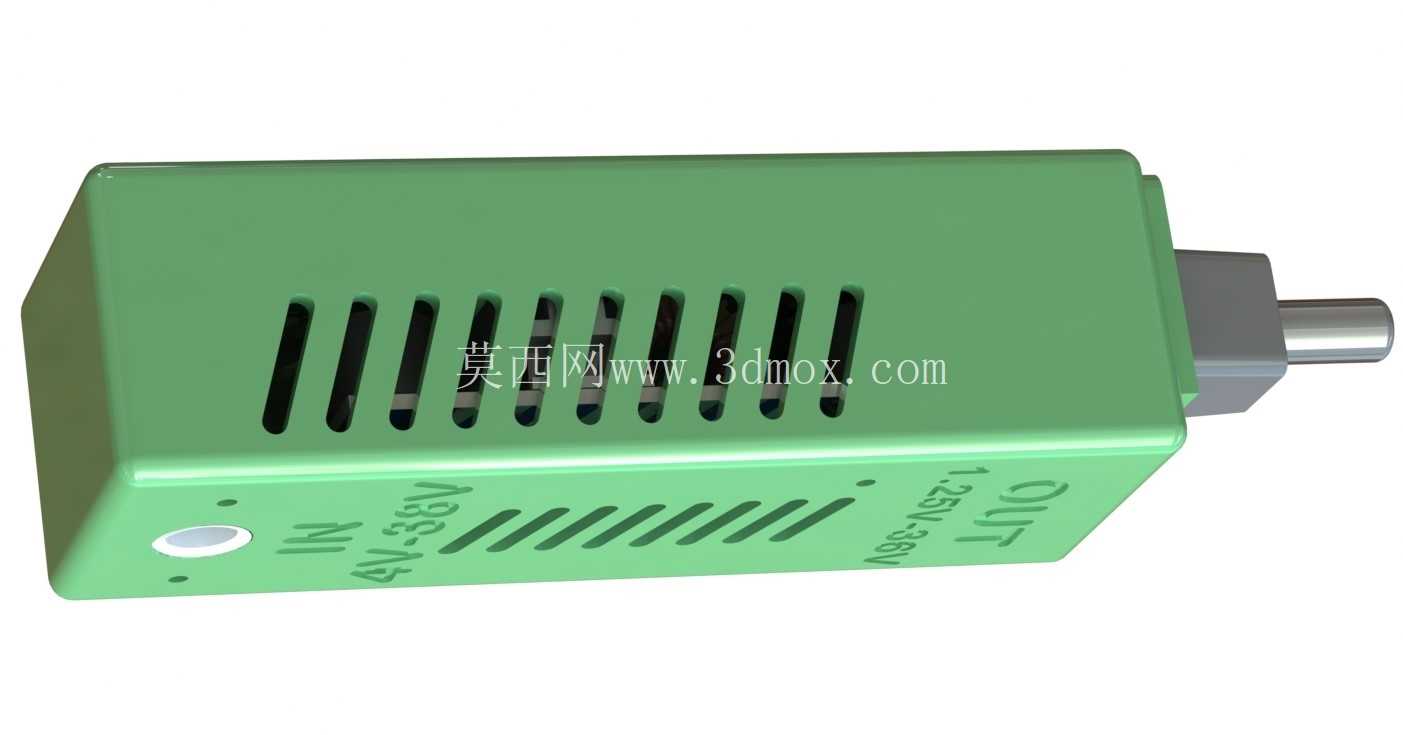

　　这款降压转换模块的防护结构设计，核心围绕小功率直流供电场景的实际使用痛点展开，在嵌入式设备改装、小型工控终端供电、桌面电子实验装置、车载低压供电改造这类场景里，裸露的XL4015降压板很容易因为金属碎屑掉落、接线拉扯、外力磕碰造成引脚短路、元件脱焊，甚至引发供电回路烧毁的问题，这套外壳结构就是针对这类现场问题做的适配设计。从功能实现上看，结构完全避让了模块本身的核心功率元件路径：上盖预留的长条散热槽正对应板载功率电感与整流芯片的发热区域，既不会因为封闭结构造成热量淤积，又能阻挡较大尺寸的金属异物直接接触高压侧引脚；底座侧面预留的接线开口，分别对应输入、输出、调压电位器的操作位置，不需要拆开外壳就能完成接线与输出电压校准，日常调试维护不用反复拆装紧固件。

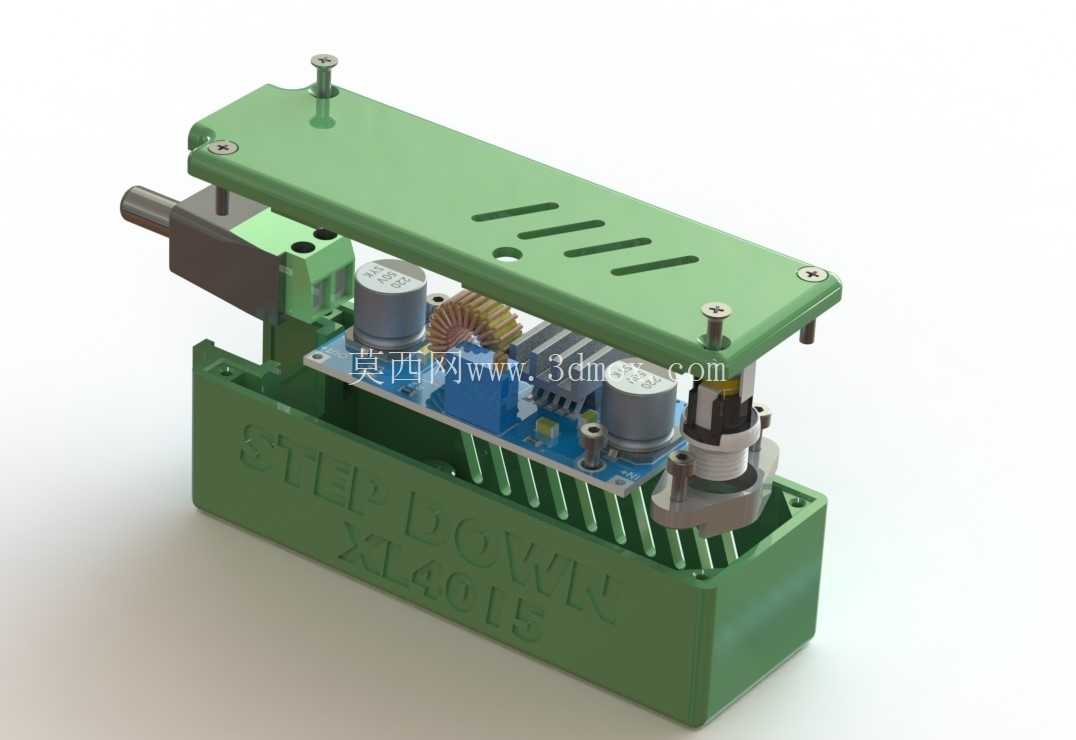

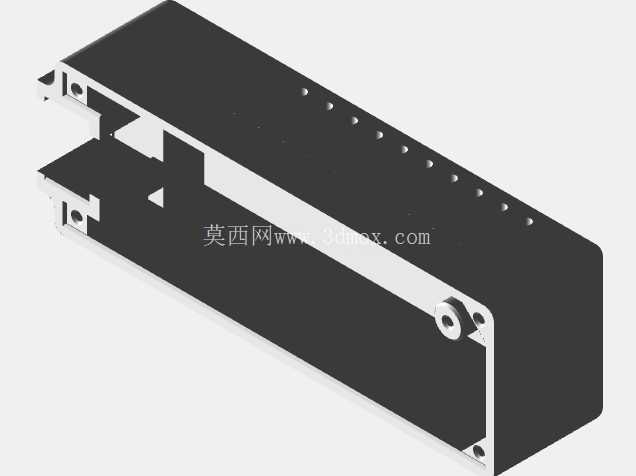

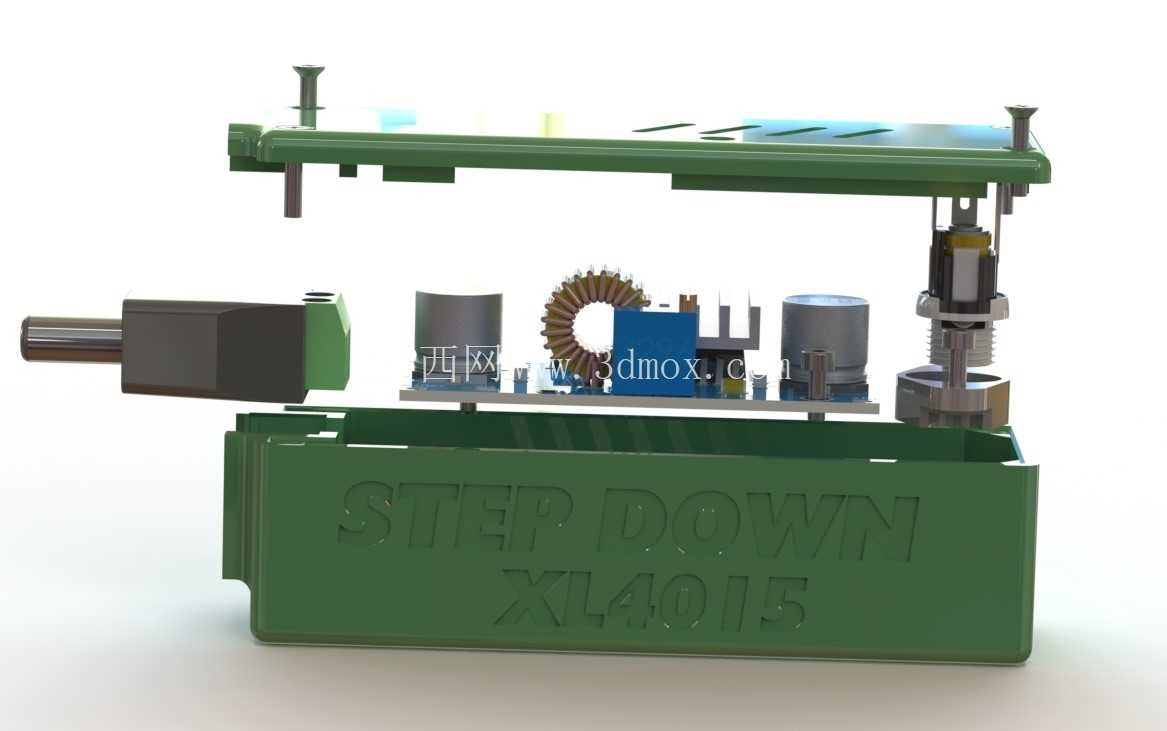

　　设计过程中优先考虑了安装兼容性，底座的内槽尺寸完全匹配市售常规XL4015模块的PCB边界，PCB板卡可以直接卡入底座的定位卡槽，不需要额外打胶或者增加固定压片，上盖与底座通过四个角的铜柱螺丝完成锁紧，螺丝柱的高度刚好避开板上最高的电解电容顶部，不会出现压碰元件造成引脚短路的问题；底座侧面预留的固定耳带有标准安装孔，可以直接固定在设备机箱的内壁、型材框架的预留槽位上，安装孔的孔距适配常规30系列铝型材的槽位间距，也兼容通用电子机箱的M3螺丝固定点位。

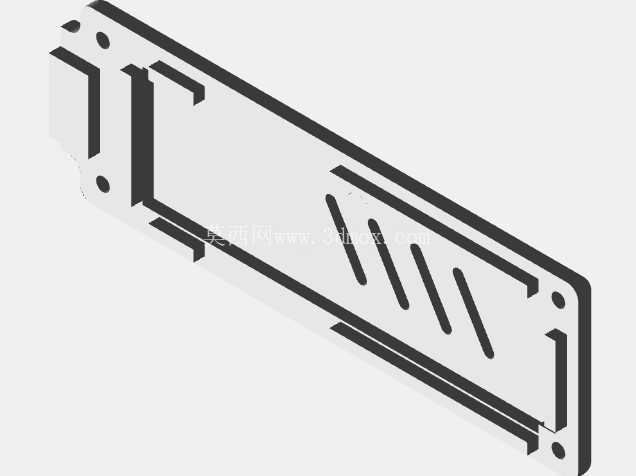

　　结构的细节处理上，底座内壁做了0.8mm的凸筋，刚好卡在PCB板的边缘，避免设备震动时板卡在外壳内部窜动磨破焊盘；上盖的散热槽宽度控制在2.5mm，既能保证空气对流散热，又能防止常见的螺丝刀头、焊锡丝这类维修工具误触内部带电元件；输入输出侧的开口做了圆角处理，避免穿线时刮破导线绝缘层造成漏电风险。实际选型使用时，这套结构可以直接适配输出电流5A以内的XL4015降压模块，不需要对原有PCB做任何裁剪改装，外壳本身采用绝缘阻燃的工程塑料材质，即使模块出现异常过热，也不会因为外壳导电造成相邻电路的短路问题；调压电位器对应的位置预留了直径6mm的操作孔，用小号一字螺丝刀就可以直接调整输出电压，不需要拆开上盖，在设备内部空间紧凑、后期需要微调供电电压的场景里，这种设计能大幅降低后期维护的操作难度。

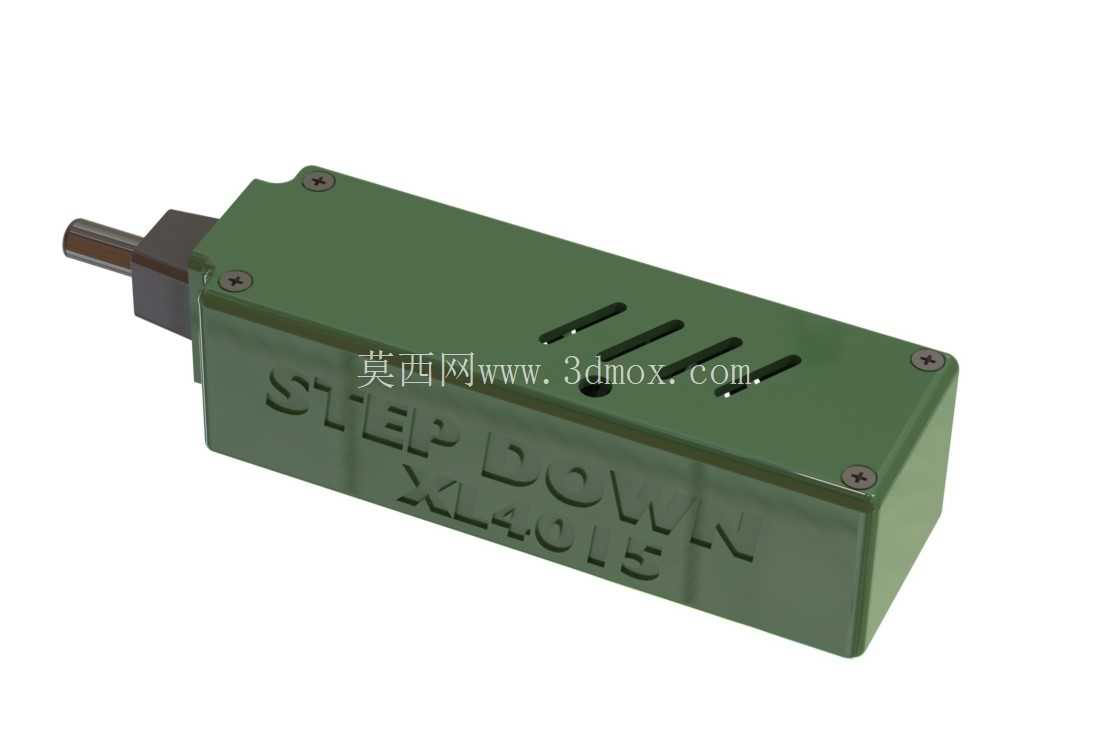

　　从安装边界来看，整套结构的外部轮廓尺寸控制在长72mm、宽42mm、高28mm的范围内，比裸露板卡的占用空间仅增加了外壳壁厚的尺寸，不会过多占用设备内部的安装空间，对于内部空间紧张的小型嵌入式设备、便携电子装置来说，这个尺寸边界可以直接嵌入原有设计的安装仓内，不需要重新调整整体设备的结构布局。结构设计时还考虑了批量组装的便利性，所有卡扣与定位柱都做了脱模斜度，注塑生产时不需要复杂的侧抽芯结构，能有效降低批量加工的成本；四个固定螺丝采用通用的M2规格，和电子行业常规的紧固件规格通用，后期维护更换螺丝时不需要找特殊规格的配件。在实际的电路集成场景里，这类带防护外壳的降压模块可以直接安装在设备的电源进线侧，不需要额外为电源模块设计独立的绝缘隔离仓，能缩短整体设备的结构设计周期，也能避免生产组装过程中工人操作不当触碰裸露焊盘造成的模块损坏；外壳底座上印刻的模块型号标识，也能方便后期维修时快速识别模块参数，不用拆壳就能确认模块的规格型号，减少现场维修的排查时间。
