适配12mm杜邦线的4PIN RGB灯带焊接辅助连接器

　　在电子装联作业场景里，RGB灯带的杜邦线焊接一直是小批量试制、创客DIY环节里效率偏低的工序——常规手工焊接时，4根不同颜色的杜邦跳线容易移位，焊盘对位偏差、相邻引脚连锡的问题频发，尤其是针对12mm规格杜邦线与RGB灯条焊盘的对接作业，缺少专用定位辅具时，单点位焊接的不良率往往超过15%，返工过程还容易扯脱灯条表层焊盘，造成整段灯带报废。这款4PIN连接器结构正是针对这一实际作业痛点设计，核心作用是在焊接工序中为杜邦跳线与RGB灯条引脚提供精准的定位约束，替代传统手工捏持对位的操作方式，让焊锡作业过程中引脚与线芯始终保持稳定贴合状态。

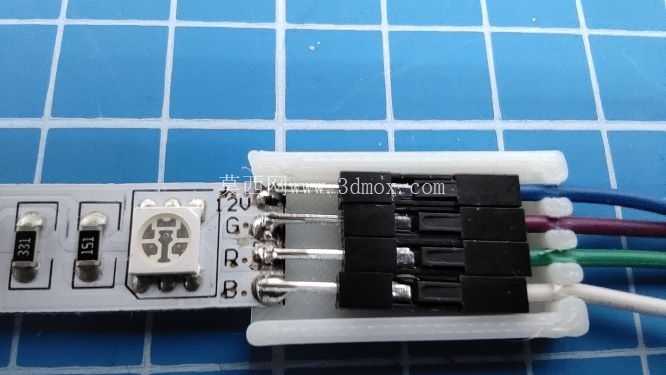

　　从结构设计逻辑来看，整体采用卡槽式限位思路，主体基座设置四个平行的引脚容纳槽，槽体间距完全匹配标准4PIN RGB灯条的G、R、B、12V四个引脚的中心距，槽体宽度刚好适配12mm杜邦线的金属插针直径，插针放入槽体后不会出现横向窜动，基座两端设置的压合挡边可以在焊接时将杜邦线的绝缘层部分牢牢卡在基座与灯条基板之间，避免焊接过程中线缆受外力拉扯导致焊点开路。外形尺寸方面，整体基座长度刚好覆盖4PIN焊盘的排布区域，宽度不超出RGB灯条的基板边缘，安装时不需要对原有灯条做任何裁切或结构修改，直接将基座对齐灯条焊盘区域放置，把剥好线芯的杜邦插针依次卡入对应槽位，让线芯与灯条焊盘完全贴合后即可直接施焊，焊完冷却后可根据使用需求选择保留基座作为线缆固定结构，或是直接拆下基座重复用于下一个焊接点位。不同于市面上通用的杜邦线固定座，这款结构专门针对RGB灯带的引脚定义做了槽位标识对应，每个槽位的位置与灯条上丝印的12V、G、R、B标识一一对应，作业时不需要反复核对线序，从根源上避免线序接反导致的灯带颜色显示异常问题。基座的槽体深度做了针对性优化，既可以让金属插针完全沉入槽内与焊盘贴合，又不会让焊锡流淌到相邻槽位造成连锡，槽体边缘做了微小的倒角处理，插针卡入时不会刮伤金属表层的镀锡层，保证焊接时的锡液浸润效果。

　　在实际电子组装生产线的小工位应用中，这类辅助定位结构可以让单条RGB灯带的杜邦线焊接时间缩短40%以上，连锡、虚焊、线序错接的不良率可以降到2%以内，尤其适合小批量定制化灯带加工、电子实训教学、创客项目试制这类没有全自动焊线设备介入的作业场景。结构本身的安装边界兼容性较强，除了适配标准宽度的RGB硬灯条，只要焊盘间距匹配的4PIN接线点位都可以使用这个结构做焊接辅助，不需要额外调整基座尺寸，基座采用常规的硬质绝缘材质设计，焊接时的高温不会导致基座变形，重复使用次数可以达到百次以上，不会因为多次受热出现槽位扩大、定位失效的问题。

　　在结构建模过程中，特意将引脚槽的公差控制在0.1mm以内，既保证插针可以顺畅卡入，又不会因为间隙过大导致对位偏移，基座底部做了微凹的避空设计，焊接时即使有少量多余焊锡溢出，也不会粘在基座底部导致基座与灯条基板粘连，拆卸时不会损伤灯条表层的阻焊层。不同于需要螺丝固定的定位工装，这款连接器属于轻量化的辅助定位结构，不需要额外的固定件，依靠自身的卡槽结构与线缆、灯条之间的摩擦力即可保持定位稳定，单手就可以完成对位、卡线的操作，另一只手可以持电烙铁直接施焊，整个作业过程不需要额外的辅助人员配合，单人即可高效完成接线焊接作业。针对RGB灯带接线后容易出现的线缆根部受力断裂问题，基座尾部的线缆挡边可以延伸到杜邦线绝缘层3mm的位置，焊完后线缆的弯折受力点会从焊盘位置转移到基座尾部，避免日常使用中线缆反复弯折导致焊盘处线芯断裂，提升灯带接线后的结构可靠性。
