双规格兼容AA与AAA电池的3D打印电池座

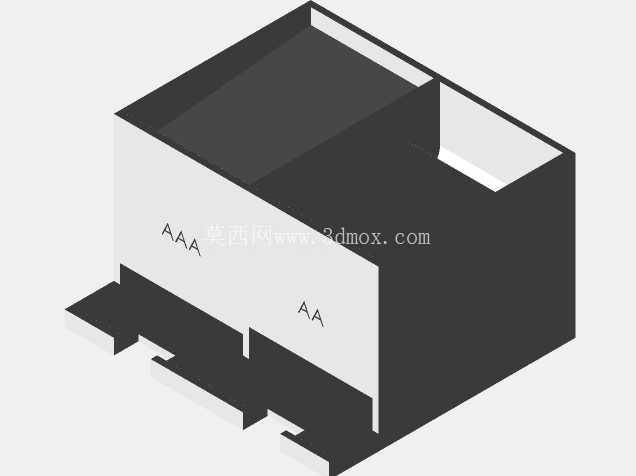

　　从实际应用场景来看，这类双规格兼容电池座常被用于创客自制的便携传感装置、学生电子竞赛作品、户外小型检测设备以及临时调试用的供电模块中，这类场景往往存在电池获取渠道不固定、可能临时更换不同规格干电池的需求，传统单规格电池座在这类场景下会因为电池规格不匹配导致设备无法正常供电，而这款兼容结构的设计恰好解决了这一痛点。从功能特性层面分析，该电池座采用分隔式仓体结构，仓体内壁做了对应两种电池直径的卡位台阶，当安装直径较大的AA电池时，电池外壁贴合仓体外侧卡位，安装直径较小的AAA电池时，电池卡入内侧的限位台阶，两种安装状态下电池的中心高度保持一致，能够保证电池正负极与接触弹片的对位精度，避免出现接触不良、电池晃动移位的问题。在小型电子设备、创客DIY项目、教学实验装置以及便携检测仪器的供电结构设计中，电池座是承担电池定位、导电接触、空间排布的核心基础零件，其结构合理性直接决定供电稳定性、电池更换便捷性以及设备内部空间利用率。这款适配AA与AAA两种常用干电池规格的电池座，采用3D打印工艺成型，结构设计充分考虑了两种直径规格电池的兼容适配需求，无需额外更换配件即可同时满足两种常用电池的安装固定，在多规格供电兼容的小型设备场景中具备极强的适配性。仓体底部设置了定位卡槽结构，能够直接卡入设备外壳预设的安装筋位，不需要额外打螺丝固定，在小批量试制、快速原型验证阶段能够大幅提升装配效率，减少装配工序。设计思路上，这款电池座没有采用传统电池座的金属弹片预埋结构，而是针对3D打印工艺的成型特点做了结构优化，仓体侧壁预留了标准导电弹片的安装槽位，用户可以根据自身需求采购通用型的电池接触弹片压入槽位即可完成组装，不需要针对该结构开模定制专用弹片，大幅降低了小批量制作的成本。仓体的壁厚设置为1.2mm，既能够保证3D打印过程中结构不出现翘曲变形，也能控制整体重量，在便携设备中不会额外增加过多负载。

　　外形尺寸与安装边界方面，该电池座整体为长方体结构，长度方向适配两节电池串联排布的总长度，宽度方向兼顾两种电池的直径差做了阶梯式内凹设计，安装时需要在设备外壳上预留对应长宽的矩形安装孔，仓体顶部比安装面高出2mm，形成定位止口，装配时能够快速对准安装位置，不会出现偏移。仓体底部的出线槽设置在侧壁靠近正负极的位置，导线可以直接从侧壁引出连接设备电路板，不会占用电池仓下方的空间，给设备内部的其他元器件排布留出更多余量。从结构可靠性角度来看，仓体的边角位置都做了R1的圆角过渡，既能够避免3D打印过程中出现应力集中导致的层间开裂，也能在安装电池时避免尖锐边角划伤电池外皮，降低短路风险。

　　电池仓的开口边缘做了0.5mm的倒角导向，安装电池时不需要精准对位即可顺着倒角滑入仓内，在光线不佳的户外场景或者戴手套操作的工况下，也能快速完成电池更换。不同于市面上常见的单规格注塑电池座，这款3D打印成型的电池座可以根据实际设备的安装空间灵活调整尺寸参数，比如需要适配更多节数电池、或者需要调整安装卡位的位置时，只需要修改三维模型的对应参数即可快速打印验证，不需要开模，非常适合产品研发阶段的快速迭代。在实际测试中，该结构在反复拆装电池100次后，仓体的卡位结构没有出现明显的磨损变形，电池安装后的松紧度保持一致，导电接触的稳定性能够满足常规电子设备的供电要求。

　　针对不同的3D打印材料，该结构也做了适配性设计，如果采用PLA材料打印，壁厚可以保持1.2mm即可满足强度要求，如果采用韧性更好的PETG或者ABS材料打印，壁厚可以适当减薄至1mm，进一步节省打印材料和打印时间。仓体内部没有设置多余的加强筋结构，既能够减少打印过程中的支撑材料使用，也能避免内部残留的支撑毛刺刮伤电池表面，打印完成后只需要简单去除底部的少量支撑即可投入使用，后处理工序非常简单。在设备内部空间紧张的场景下，该电池座还可以根据安装需求调整出线方向，将出线槽改到仓体底部或者另一侧侧壁，适配不同的电路板接线位置，不需要重新设计整体结构，具备极强的改造灵活性。
