电动汽车充电枪J1772接口锁止构件

　　日常新能源汽车补能场景中，交流充电枪与车辆端接口的锁止可靠性，直接决定充电过程的连接稳定性，若锁止构件失效，轻则出现充电中断、接触不良烧蚀接插件端子，重则可能因充电枪意外脱落引发安全隐患，这款适配ChargePoint CP J1772标准充电接口的锁止构件，正是针对充电枪端手动锁止结构的替换件设计。从实际使用场景来看，公共场站的商用交流充电桩使用频率高，用户插拔充电枪时的操作力度差异大，锁止扳手作为高频受力的外露构件，长期承受扳动载荷、户外温湿度变化带来的材料老化，很容易出现根部断裂、卡扣端磨损的问题，一旦原厂锁件损坏，常规售后方案往往需要更换整根充电线缆总成，维修成本高且备件等待周期长，单独替换锁止构件就能以极低的成本恢复充电枪的锁止功能。

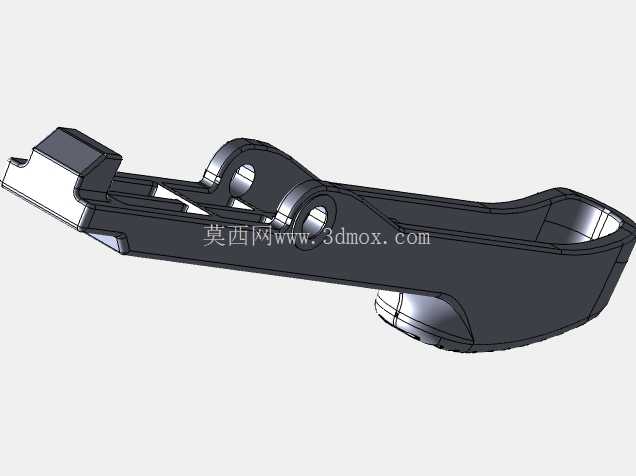

　　从功能特性上看，该构件承担两个核心作用：一是通过端部的钩状卡扣结构，在充电枪插入车辆充电口后卡入接口对应的锁止槽，限制充电枪的轴向窜动，保证充电端子的配合深度符合接触要求，避免接触电阻过大引发的温升异常；二是构件尾部的防滑齿纹区域，是用户操作时的手指施力位，按压该区域时构件绕中部的安装销轴转动，带动端部卡扣抬起解除锁止，实现充电枪的顺利拔出。设计过程中首先要匹配J1772标准接口的锁止槽位置尺寸，卡扣端的伸出长度、钩头角度需要严格对应接口的锁止点位，既要保证锁止状态下有足够的扣合量防止意外松脱，又要控制按压行程在用户手指舒适的施力范围内，避免按压力度过大导致操作费力。

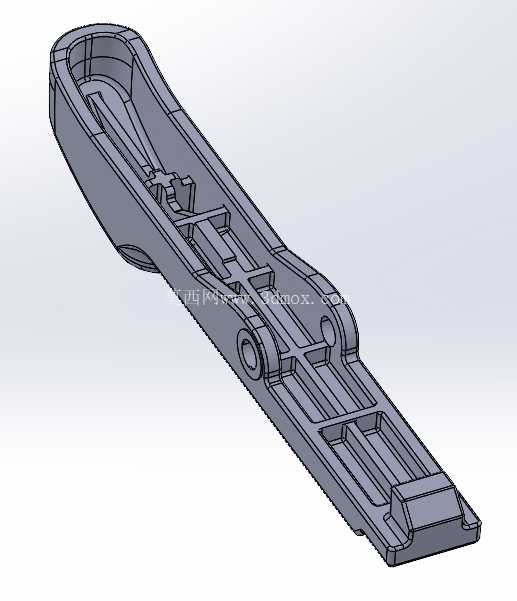

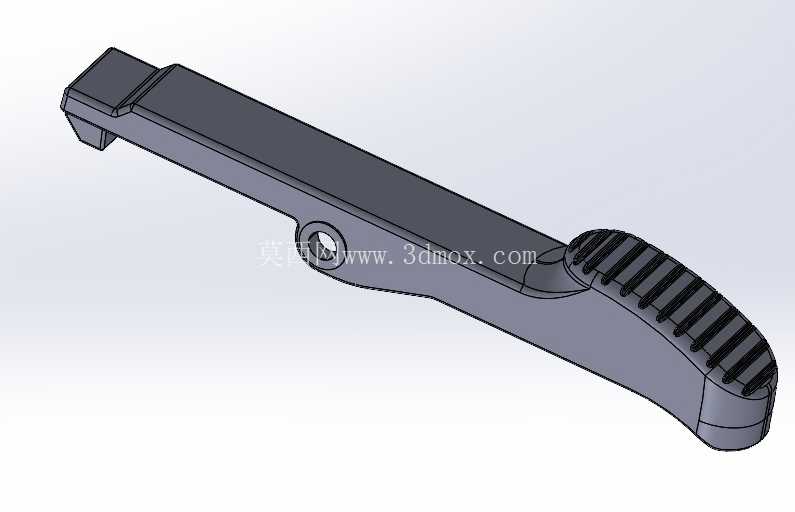

　　中部的销轴安装孔是整个构件的转动基准，孔位的同轴度、孔与构件本体的位置度直接决定扳动时的转动顺畅度，设计时需要预留合理的安装间隙，既要避免间隙过大导致锁止晃动，也要防止间隙过小出现转动卡滞。构件的整体外形采用长条形杠杆结构，利用杠杆原理放大手指按压力，降低用户解锁时的施力力度，本体的截面厚度沿长度方向做渐变处理：卡扣端受力集中，截面厚度适当提升保证结构强度，避免频繁扳动出现断裂；中部销轴位置做局部加厚，分散转动时的应力集中；尾部操作区域的齿纹采用等距排布的凸起结构，齿高控制在1.2mm左右，既保证手指接触时的摩擦力，防止按压打滑，又不会因为齿纹过高硌手影响操作手感。

　　安装边界方面，该构件完全适配原厂充电枪手柄的内部安装腔，整体长度、宽度尺寸与原厂锁件完全一致，不需要对充电枪外壳做任何打磨、切削改造，替换时只需要拆开充电枪手柄的合模壳体，取出断裂的旧锁件，将新构件的销轴孔对准手柄内的安装柱位，复位复位弹簧后扣合手柄壳体即可完成装配，安装过程不需要额外定制工装，普通运维人员借助简单的螺丝刀工具就能完成更换。材料选型上适配3D打印加工的特性，结构设计时做了均匀的壁厚处理，避免打印过程中出现壁厚差异过大导致的翘曲变形，所有转角位置都做了圆角过渡，既减少应力集中提升构件的抗疲劳强度，也能避免打印时的尖角位置出现层间结合力不足的问题。在实际工程验证中，该锁止构件的扣合量控制在2.5mm，能够承受150N的轴向拉拔力不脱开，完全满足充电枪日常使用的锁止强度要求，按压解锁的力度控制在15N左右，符合普通用户的手指施力习惯，尾部防滑齿的摩擦系数能够保证干手、轻微湿手状态下按压都不会出现打滑。
