简易双球连通式储水供水水塔结构

　　在小型民用供水、临时施工场地供水、偏远散户集中供水的场景里，这类结构简易的储水水塔是成本可控、搭建便捷的实用选择，区别于大型混凝土制式水塔，这类轻量化结构的水塔不需要复杂的土建基础，适配小规模供水场景的灵活部署需求。从实际用途来看，该水塔核心作用是利用高位势能形成稳定供水压力，连通的双腔体结构可以在有限的安装高度下拓展储水容积，不需要额外增加塔架高度就能提升储水量，降低塔架的承重设计要求与搭建成本。

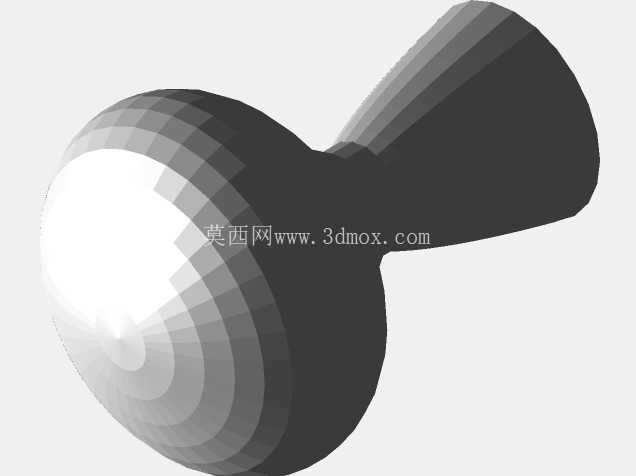

　　从功能特性上看，双球连通的腔体没有多余的结构棱角，内部流体流动阻力小，进水时不容易形成涡流裹挟空气，出水时水流稳定性更好，同时曲面壳体的结构受力均匀，在承受内部静水压力时，壳体应力分布比方形腔体更均匀，不需要额外布置过多加强筋就能满足承压要求，减少结构自重。设计思路上，采用上下双球通过锥段过渡连通的结构，下部球体靠近出水端，能够保证低水位时依然有足够的出水压力，上部球体拓展储水容积，锥段过渡的结构既可以减少水流在腔体变径处的阻力，也能避免结构应力集中，整体没有复杂的曲面拆分，建模时通过旋转特征就能快速生成主体结构，后续如果需要调整储水容积，只需要修改球体直径参数就能快速迭代，不需要重新搭建整体结构框架。

　　从安装边界来看，这类水塔的下部球体直径决定了安装基座的最小尺寸，基座的承载面需要完全覆盖下部球体的支撑接触面，避免局部应力过大导致结构变形，整体高度方向的尺寸需要结合供水压力需求计算，通常每米高度可以提供约0.01MPa的出水压力，设计时需要根据末端用水点的压力要求确定整体安装高度，同时要预留进水管、溢流管、排污管的接口位置，下部球体最低点需要设置排污接口，方便定期排空腔体内部沉积的杂质，上部球体顶部需要设置通气口，保证腔体内部压力与大气压平衡，避免进水时形成正压阻碍进水、出水时形成负压导致腔体被大气压压瘪。

　　在实际工程应用中，这类简易水塔可以搭配小型增压泵使用，在用水低峰期时泵组向水塔储水，用水高峰期时依靠水塔的重力势能供水，减少泵组的频繁启停，延长泵组使用寿命，同时在临时停电的情况下，塔内储存的水依然可以保障一段时间的基本供水需求，提升供水系统的可靠性。结构建模过程中，需要重点关注双球连接锥段的曲率过渡，避免出现曲面褶皱导致的应力集中，同时壳体壁厚需要根据储水高度对应的静水压力计算，通常下部腔体的壁厚可以略大于上部腔体，因为下部承受的静水压力更大，在保证结构强度的前提下控制整体重量，降低塔架的承重负荷。这类结构的水塔也可以适配小型景观供水、农田滴灌的储水需求，根据不同的使用场景调整进出水口的管径与安装位置，不需要大幅改动主体结构，具备较强的场景适配性。
