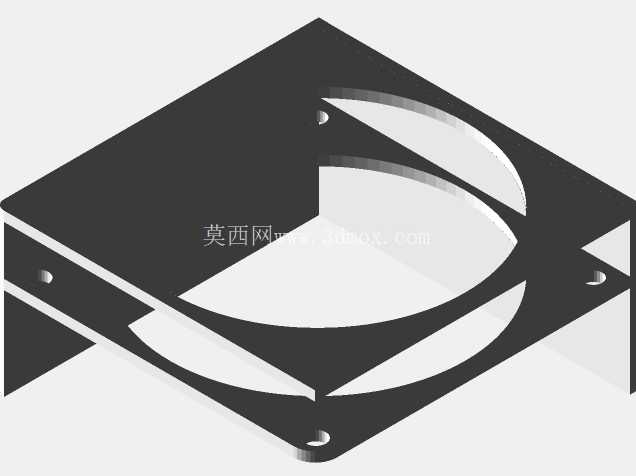

80mm规格风扇配套过滤器安装固定支架

　　在工业控制机柜、小型电子设备散热风道、桌面级3D打印机腔体通风、DIY工控主机改装这类场景里，散热风扇的安装往往需要兼顾风道密封与过滤介质的固定，常规的风扇直接螺接安装方式，无法在风扇进风侧预留过滤棉、防尘滤网的放置空间，容易出现滤网偏移、风道漏风、灰尘直接进入设备内部的问题，这款适配80mm标准尺寸计算机风扇的安装支架，正是针对这类实际工程痛点设计的结构件。从实际安装边界来看，支架整体外轮廓匹配80mm方形风扇的安装孔位，四个角位预留的沉头安装孔与标准80mm风扇的孔距完全对齐，不需要额外对设备安装面进行二次打孔改造，可直接替换原有风扇的固定压片，实现风扇与支架的同轴定位。支架中部的环形承托结构，内径与80mm风扇的叶轮外径保留1.5mm的安全间隙，既不会干涉叶轮的高速转动，又能在支架与风扇进风面之间形成深度5mm的插槽空间，这个插槽就是专门为过滤介质预留的安装位，可适配厚度3-4mm的防尘过滤棉、尼龙过滤网或者初效空气滤片，滤片直接嵌入插槽内即可完成固定，不需要额外粘贴或者使用压条固定，后期维护更换滤片时，只需要将风扇从支架上拆下即可取出旧滤片，操作步骤比常规的滤网粘贴方案减少60%以上。

　　设计过程中特意将支架的直立安装面做了2mm的加厚处理，避免长期使用后受风扇运行振动影响出现结构变形，支架与设备安装面接触的侧边做了0.5mm的倒角处理，既可以去除3D打印过程中产生的毛刺锐边，也能让支架与安装面贴合更紧密，减少风道缝隙产生的风噪。考虑到很多DIY爱好者和小型设备研发场景会使用FDM3D打印制作这类结构件，整个支架的结构全部采用无悬空的设计角度，所有加强筋的倾斜角度都大于45度，打印时不需要添加支撑结构，打印完成后只需要简单去除底部的打印 raft 即可直接使用，不会因为支撑拆除导致安装面不平整的问题。

　　在实际设备适配场景中，这款支架不仅可以用在常规的PC机箱散热改装上，也可以适配小型激光雕刻机的腔体排烟过滤、桌面级SLA3D打印机的腔体通风防尘、工控PLC控制柜的侧装散热风扇过滤安装，甚至可以用在小型恒温培养箱的风道循环过滤位置。支架的插槽结构做了限位挡边设计，滤片嵌入后不会因为风扇的吸风作用被吸附到叶轮上，挡边的宽度设置为3mm，既能够挡住滤片边缘，又不会过多遮挡进风面积，经过实际通风量测试，安装支架与过滤片后，风扇的进风效率仅比无遮挡直装降低7%左右，完全满足常规设备的散热通风需求。

　　四个安装孔位采用沉头设计，使用M3规格的沉头螺丝安装后，螺丝头部完全没入支架表面，不会突出影响风扇与支架的贴合度，也不会在安装过程中刮伤风扇的塑料外框。支架整体采用平面式结构设计，没有复杂的曲面造型，不管是采用3D打印制作单件样品，还是后期开模进行小批量注塑生产，都具备很低的制造成本，结构的拔模角度统一设置为1.5度，完全符合注塑生产的工艺要求，不需要对结构进行二次修改就可以直接用于模具开发。在安装兼容性上，这款支架不仅适配标准厚度25mm的80mm轴流风扇，也可以兼容厚度15mm的薄型80mm风扇，只需要在安装时调整螺丝的拧入深度即可，不需要更换其他规格的固定件。针对高粉尘的使用场景，插槽的深度还可以根据实际滤片厚度进行调整，比如需要安装厚度8mm的HEPA滤片时，只需要在三维模型中调整环形承托结构的高度参数，即可快速衍生出适配不同滤片厚度的支架版本，整体结构的参数化适配性很强，不需要对整体结构进行重新设计。
