工业级摇臂电位计精密结构三维设计

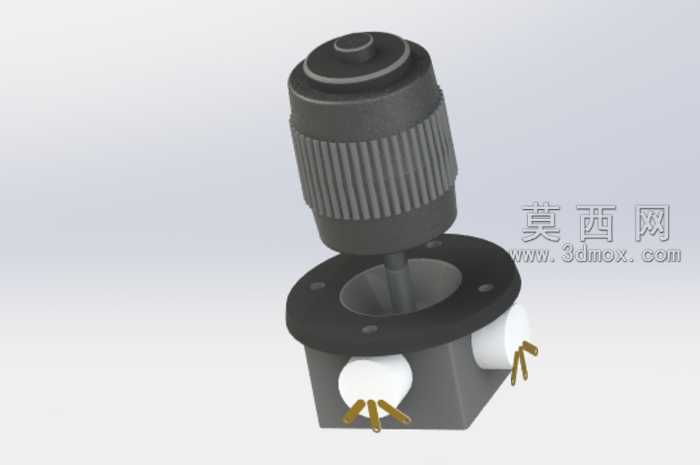

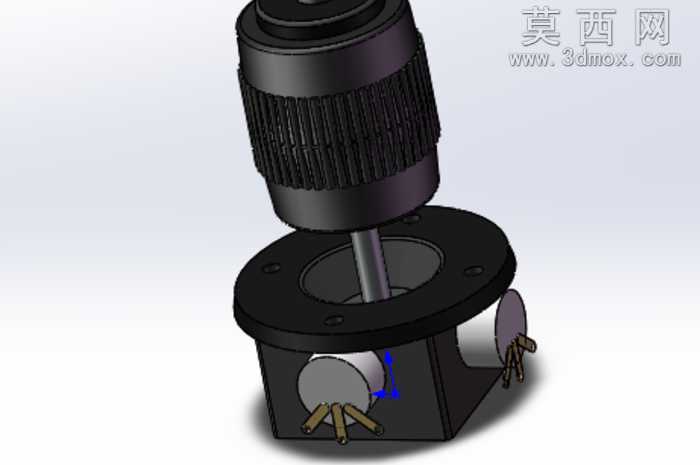

本摇臂电位计三维模型采用SolidWorks进行全参数化建模，整体建模过程严格遵循电位计实际生产的尺寸公差规范，完整还原了该类电子调节元件的全部结构细节。建模初期先梳理电位计的层级装配关系，将整体拆分为顶部旋钮调节组件、中部法兰安装基座、底部接线腔体三个核心模块，分别完成零件建模后再进行配合约束装配，确保各部件的运动逻辑与实物一致。顶部旋钮部分采用回转体建模思路，通过旋转凸台命令生成主体轮廓，表面的防滑滚纹采用圆周阵列特征实现，还原了实物旋钮表面的防滑握持结构，旋钮顶部的定位标识槽通过拉伸切除完成，精准还原调节对位的参考结构。中部法兰安装座采用拉伸凸台生成方形基座主体，上方的圆形法兰盘通过同轴心配合与基座连接，法兰盘上的四个安装沉孔采用圆周阵列排布，沉孔的深度与直径参数完全匹配实际安装的螺丝规格，确保模型可直接用于安装结构的适配验证。基座与旋钮衔接的轴孔部分采用间隙配合设计，预留了实际装配所需的转动间隙，还原摇臂轴的转动活动空间。底部接线腔体部分，两侧的接线端子保护套采用曲面建模与实体结合的方式完成，端子引出的金属插脚通过拉伸命令生成，插脚的排布间距符合常规电位计的接线规范，腔体内部预留了电阻体与摇臂接触结构的安装空间，完整呈现电位计的内部装配逻辑。材质渲染阶段，旋钮部分采用哑光硬质塑料材质，添加细微的颗粒质感还原工程塑料的表面触感，法兰基座采用黑色阳极氧化金属材质，调整金属粗糙度参数呈现哑光金属的厚重质感，接线端子保护套采用白色耐磨工程塑料材质，金属插脚采用黄铜材质，添加轻微的金属反光效果还原铜件的视觉特征，整体渲染光影柔和，清晰区分不同部件的材质差异。模型的结构设计充分考虑了电位计的实际使用场景，法兰安装结构可适配面板嵌入式安装需求，旋钮的转动角度范围按照实际电位计的调节行程做了限位约束，接线端子的位置设计预留了充足的焊线操作空间，整体模型无破面、无冗余特征，各零件的装配关系清晰，可直接用于电子设备的结构适配设计、产品展示动画制作以及教学演示场景，能够帮助设计者快速完成电位计在整机设备中的布局校验，也可作为电子元件类建模教学的参考案例，展现工业电子元件从零件拆分到整体装配的完整建模流程。
