多向铰接式机械连接基座结构设计

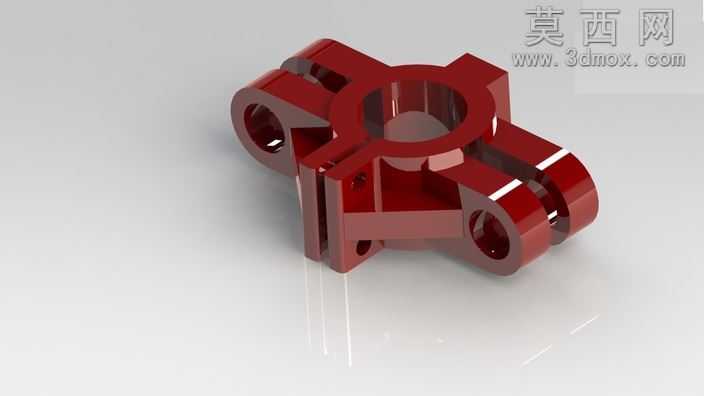

该机械零件采用三维参数化建模方式完成整体结构搭建，建模过程中以中心环形通孔为核心定位基准，沿周向均匀延伸出三组对称的带孔支臂结构，每一组支臂都经过精准的尺寸约束与几何拓扑校验，确保各安装孔位的同轴度、支臂间的夹角公差完全符合机械装配的通用精度要求。建模阶段对零件的壁厚过渡区域做了专门的圆角优化处理，避免应力集中问题，同时在支臂与中心环体的衔接位置设置了加强筋结构，在不额外增加零件整体重量的前提下，有效提升了构件的抗扭、抗弯折力学性能。材质渲染阶段选用了深红色金属烤漆材质，通过调整材质的反射粗糙度、高光层级与环境遮蔽参数，还原出金属构件表面光滑致密的烤漆质感，同时搭配浅灰色柔光摄影棚环境做渲染输出，通过柔和的顶光与侧补光组合，清晰展现出零件各结构面的转折关系、孔位的深度层次以及整体的对称构型。从结构设计思路来看，该零件属于多点位铰接连接基座，中心的大尺寸通孔可用于穿设主轴或固定芯轴，周向分布的三组支臂耳孔可分别连接不同方向的传动杆件或执行构件，能够实现多自由度的动力传递与运动铰接，适用于各类需要多向联动的机械传动节点位置。建模过程中对每一处安装孔都做了装配间隙预留设计，孔壁的粗糙度参数也按照机械加工的常规标准做了对应标注，确保后续生产加工时可直接参考模型参数制定工艺路线，支臂上的减重槽设计既减少了原材料的消耗，也降低了零件运动过程中的惯性负载，整体结构兼顾了结构强度、装配适配性与轻量化设计需求，能够满足常规工业传动场景下的长期稳定使用要求。
