气动式可调支撑托架结构设计作品

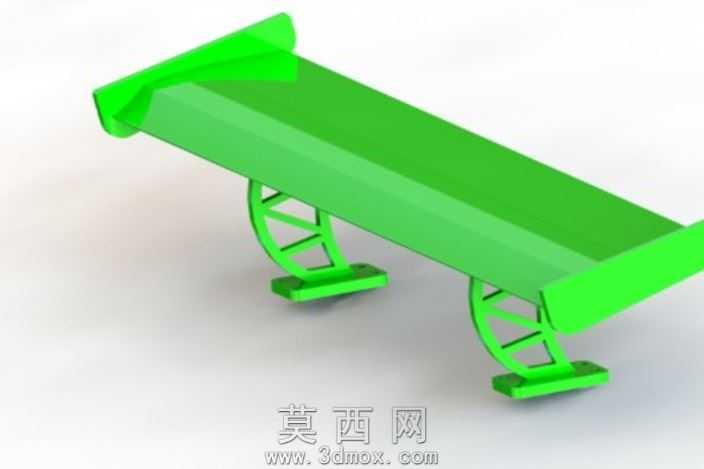

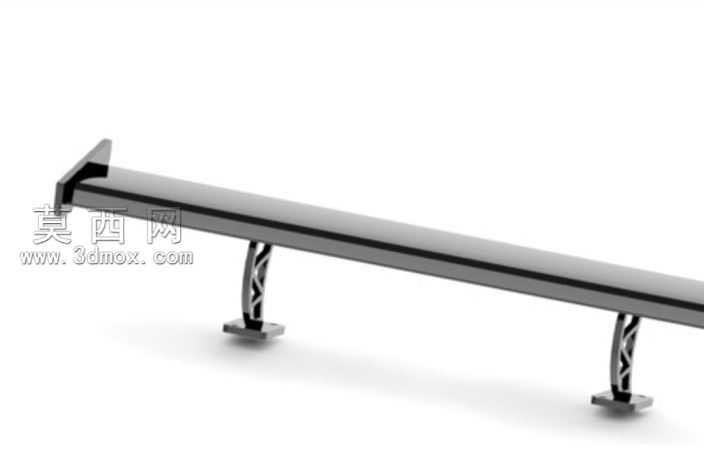

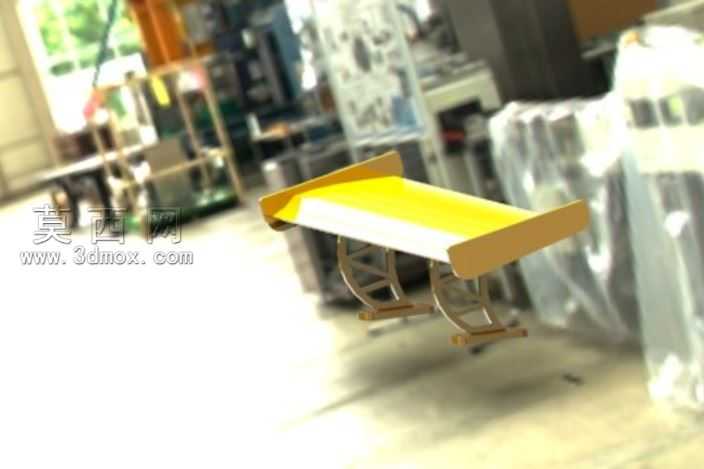

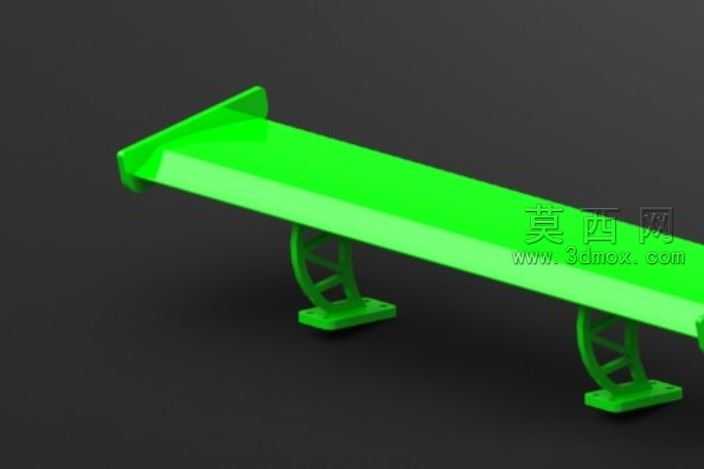

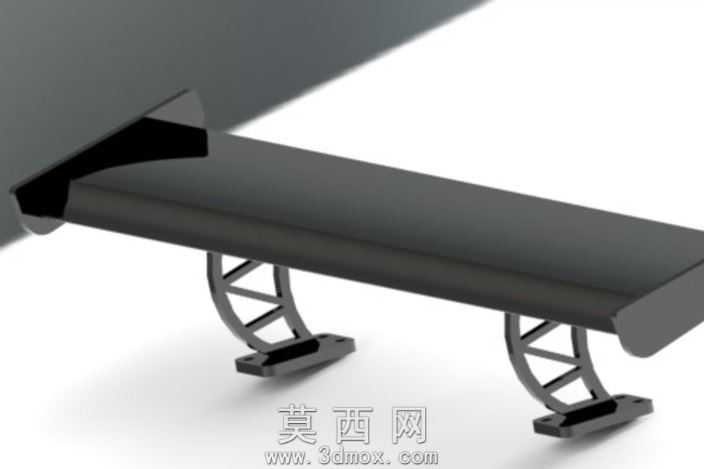

该作品为气动类可调支撑托架的三维建模设计成果，建模阶段采用参数化建模逻辑搭建整体结构，首先完成主体横向承力梁的轮廓绘制，通过拉伸、倒角命令生成梁体基础形态，对梁体与支撑脚的衔接部位做了加厚过渡处理，避免应力集中问题。两侧弧形支撑脚采用对称建模方式，先绘制单支支撑脚的弧形轮廓与内部镂空加强筋结构，通过镜像命令快速生成另一侧结构，保证两侧支撑的尺寸精度与结构一致性，支撑脚底部设计有带安装孔的平底基座，便于后续通过紧固件完成托架的固定安装。梁体端部与外接气动组件的衔接部位做了适配性接口设计，预留了气动组件的安装卡位，可配合气动驱动组件实现托架高度、支撑角度的微调，满足不同工况下的承托需求。材质渲染阶段，主体承力结构赋予哑光磨砂金属材质，调整材质的粗糙度与金属度参数，模拟工业常用高强度铝合金的表面质感，对支撑脚与梁体的衔接缝隙做了细节处理，添加细微的装配间隙效果提升模型真实感，底部基座赋予稍深的金属色调，区分不同部件的材质差异，渲染时采用柔和的侧上方打光方式，突出结构的轮廓层次与部件间的装配关系，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节。设计思路上围绕气动调节的便捷性与结构承力的稳定性展开，弧形支撑脚的镂空筋条设计在保证结构强度的前提下有效降低了整体重量，横向梁体的截面采用类矩形加厚设计，提升梁体的抗弯折性能，各部件的衔接处均做了圆角过渡处理，既避免加工时的应力开裂问题，也提升了整体结构的美观度。建模过程中对各活动衔接部位预留了合理的装配间隙，保证后续气动调节动作的顺畅性，整体结构无冗余设计，各部件均可拆解为独立加工件，具备实际生产落地的可行性，能够适配工业生产中需要灵活调整支撑高度与角度的物料承托、工件定位等场景。
