异形折角多段式楼梯结构三维设计

　　在建筑空间的竖向交通体系搭建中，折角异形楼梯的应用场景覆盖了loft夹层空间、错层住宅、小型商业空间的竖向衔接需求，这类构件不同于常规直跑楼梯的线性排布，需要在有限的平面边界内完成转向与高差过渡，同时兼顾踏步的通行舒适度与结构的承重稳定性。本次设计的折角楼梯采用双段折转的结构形式，第一段梯段沿水平方向延伸至折转点后，第二段梯段以固定角度转向延伸，两段梯段的踏步高度保持统一的150mm通行舒适值，踏步宽度控制在280mm，避免出现踏面过窄导致的通行磕碰问题。从设计思路层面，首先需要确定安装边界的平面尺寸，整个梯段的水平投影长度根据现场预留的竖向洞口尺寸适配，折转点的位置避开洞口的结构梁位置，防止安装时出现结构干涉。

　　梯段的主体支撑采用侧边斜梁结构，斜梁的厚度根据梯段的总承重载荷计算，常规民用场景下按照每平方米3.5kN的活载荷取值，斜梁选用矩形截面型材，在保证结构刚度的同时减少自重，避免给下层楼板造成过大的集中载荷。踏步板与斜梁的连接采用嵌入式固定结构，每级踏步的侧边预留与斜梁匹配的卡槽，安装时直接卡入后通过紧固件锁死，相比传统的焊接固定方式，这种结构在后期维护时可以单独更换损坏的踏步板，不需要整体拆解梯段。在折转位置的处理上，没有采用常规的中间休息平台设计，而是通过踏步的角度渐变完成转向，这样的设计可以节省至少0.6平方米的平面占用空间，对于狭小的夹层空间来说，能够最大化释放可用的通行与使用面积。

　　折转处的踏步做了圆角切边处理，避免转角位置出现尖锐棱角，防止通行时发生磕碰损伤。梯段的底部支撑点分别设置在下层地面与上层楼板的结构梁位置，两个支撑点的接触面预留了调节垫片的安装空间，安装时可以通过垫片调整梯段的水平度，抵消地面施工带来的平整度误差。从实际使用的角度考量，梯段的侧边预留了扶手安装的固定孔位，孔位的间距按照400mm的标准排布，适配市面上常规的圆管、方管扶手构件，不需要后期在现场重新钻孔破坏梯段的表面防腐层。整个梯段的所有外露边缘都做了2mm的倒角处理，消除加工过程中产生的毛刺与锐边，避免安装和使用过程中造成划伤。在结构受力的校核上，针对梯段的最不利载荷点做了挠度验算，当梯段中部承受最大集中载荷时，斜梁的形变量控制在1/400以内，符合建筑结构构件的形变允许范围，不会出现通行时的明显晃动感。踏步表面做了防滑纹理的结构设计，不需要额外粘贴防滑条，通过踏步表面的凹凸结构增加摩擦力，即使在表面有少量水渍的情况下也能保证足够的摩擦系数，降低滑倒的风险。这类折角楼梯的设计难点在于折转位置的踏步角度匹配，每一级转向踏步的前缘与后缘需要保持平行，同时保证踏步的有效通行宽度不小于220mm，避免出现踏面局部过窄导致的踩空风险。

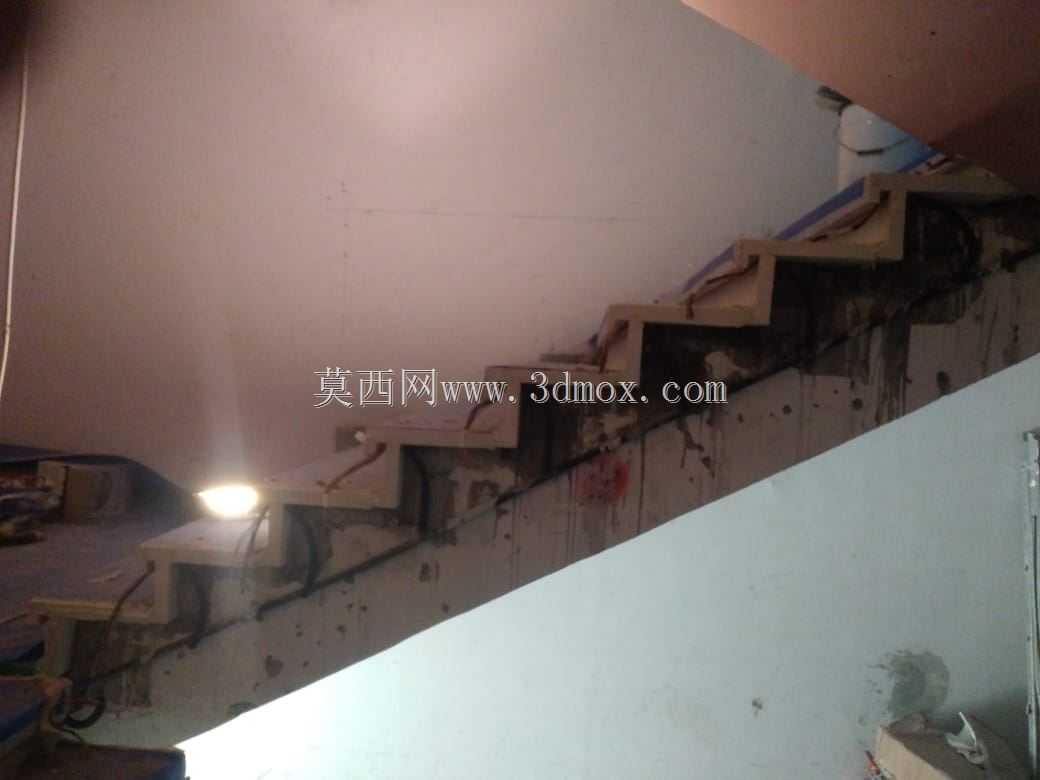

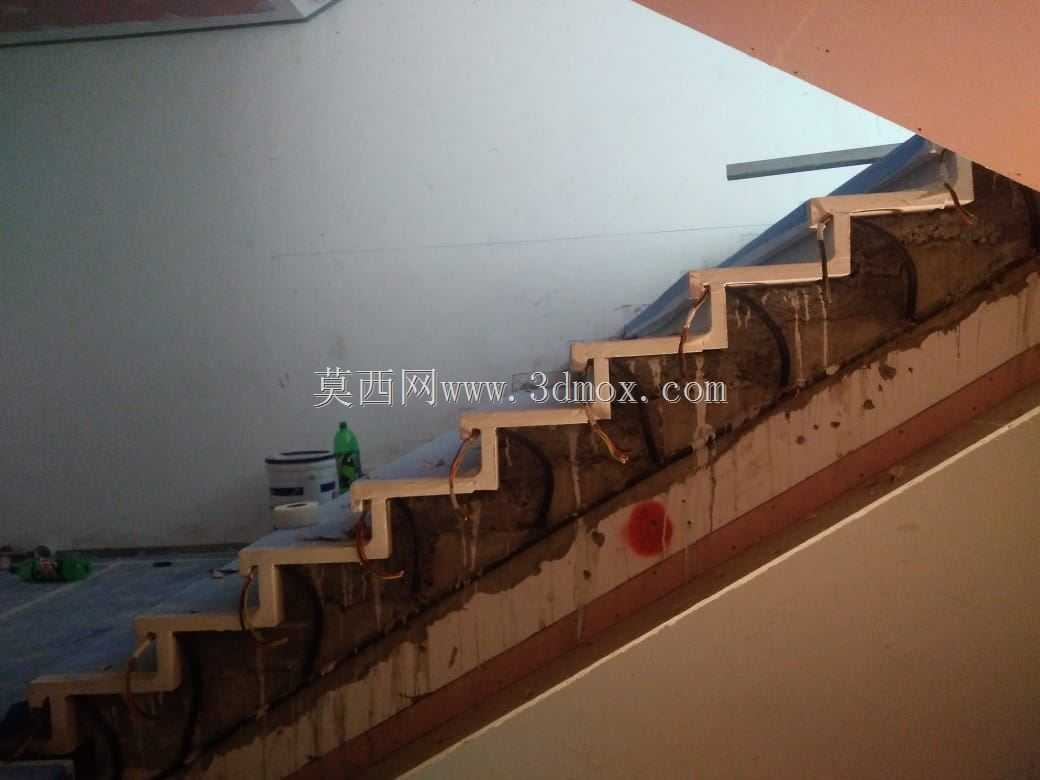

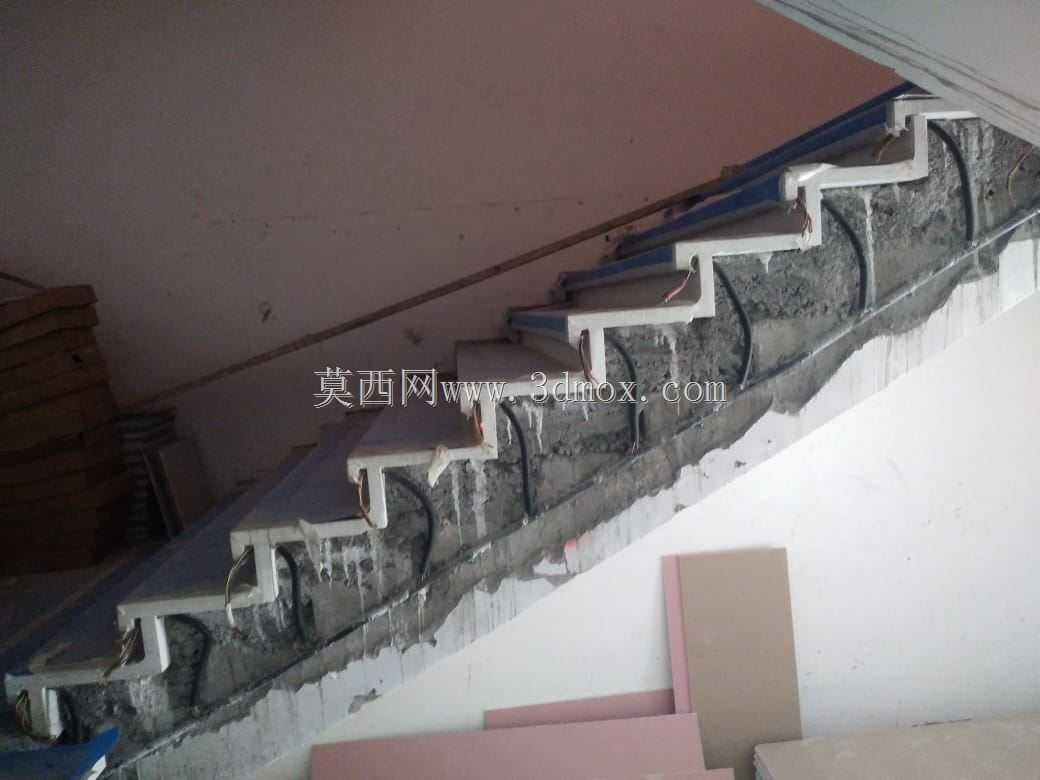

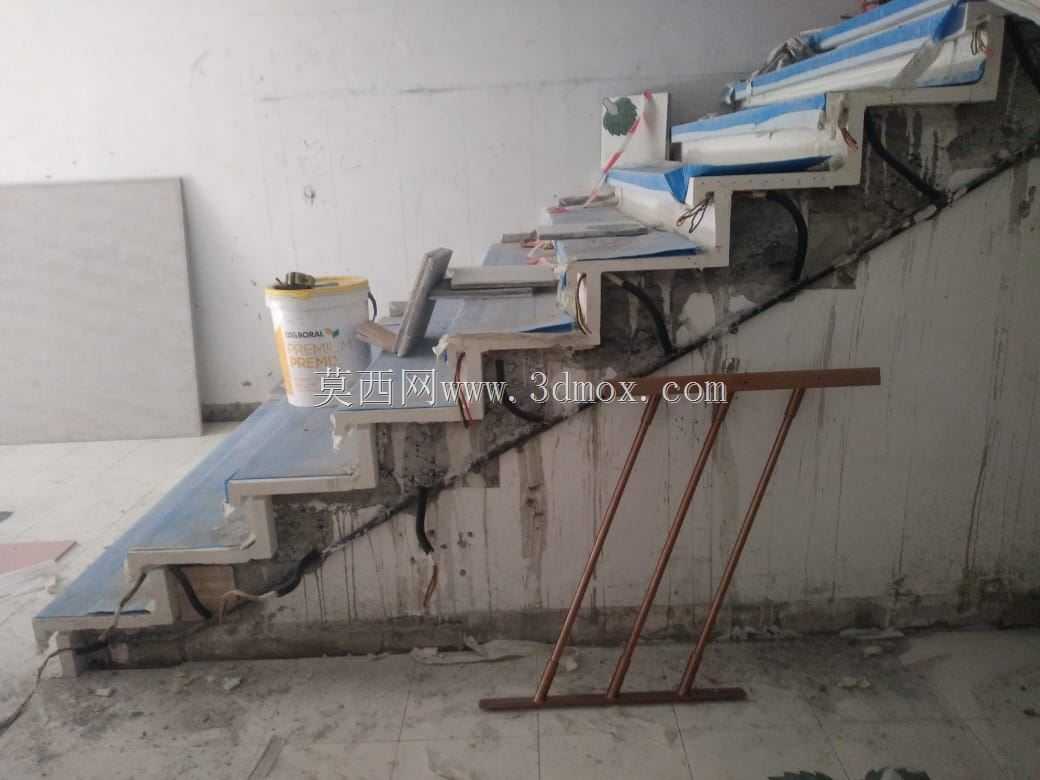

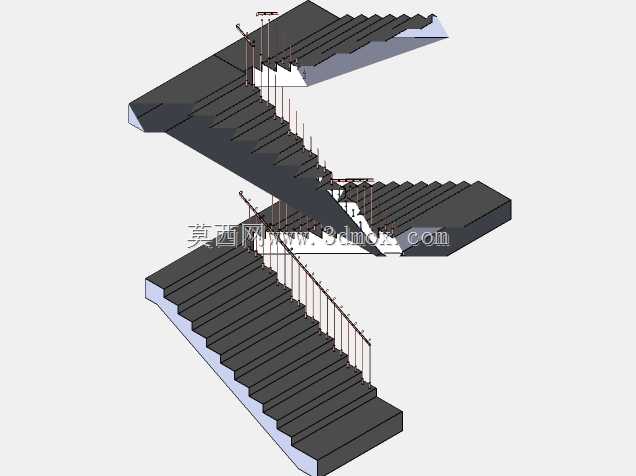

　　在建模过程中，首先建立整体的空间坐标体系，确定上下支撑点的三维坐标，然后根据总高差计算踏步的总级数，再拆分两段梯段的踏步数量，折转位置的踏步单独做参数化调整，确保每一级踏步的高度差不超过5mm，符合民用建筑设计的通行规范。梯段的所有连接孔位都做了沉头处理，紧固件安装后表面与构件表面齐平，不会出现突出的螺帽影响通行或者勾扯衣物。针对不同的安装场景，梯段的斜梁长度可以根据实际的层高与平面尺寸做参数化调整，不需要重新绘制整体结构，只需要修改对应的长度参数就能快速生成适配不同空间的梯段模型，大幅提升同类型构件的设计效率。在安装边界的确认上，需要注意上层支撑点的楼板厚度不小于100mm，保证膨胀螺栓的锚固深度足够，下层支撑点的地面需要做硬化处理，避免长期使用后出现沉降导致梯段倾斜。整个梯段的结构没有多余的装饰性构件，所有的结构件同时承担受力与外观的作用，在满足结构强度的前提下尽可能简化构件数量，降低生产加工的难度与成本，适合批量标准化生产，也可以根据现场的实际需求做定制化的尺寸调整。
