电源变压器用环形绕线骨架结构设计

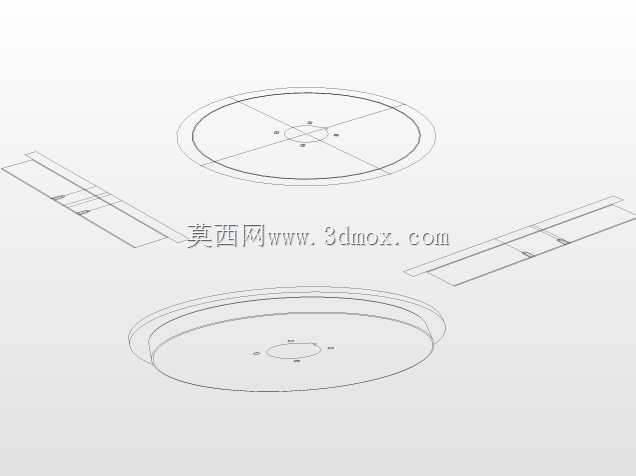

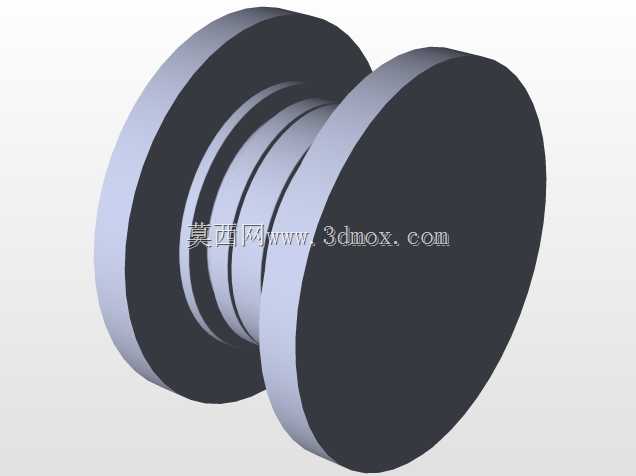

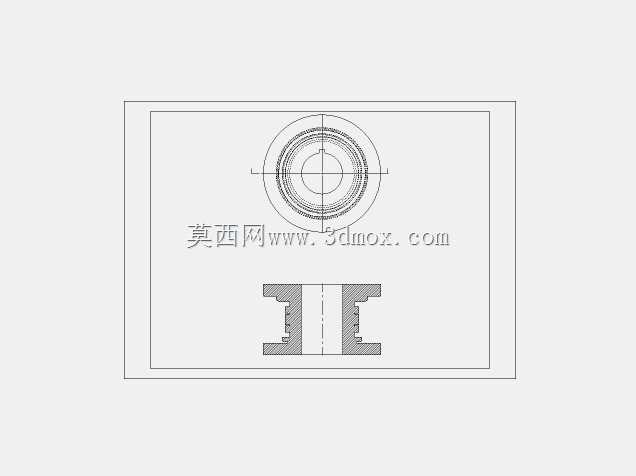

　　在中小功率电源变压器的结构设计环节，绕线骨架是承载绕组、固定磁芯、保障绝缘性能的核心结构件，本次设计的环形槽式骨架，主要适配工频小功率电源变压器的生产装配需求，常见于小型工控设备供电模块、民用小家电电源板、低压照明供电回路这类对安装空间有紧凑要求的应用场景。从实际使用逻辑来看，这类骨架首先要承担漆包线绕组的缠绕承载功能，设计时优先考虑绕线作业的便利性：骨架中部的环形空腔完全匹配对应规格环形硅钢磁芯的外径尺寸，空腔内壁预留0.15mm的装配公差带，既可以保证磁芯压入时不会出现卡滞，也能避免间隙过大导致绕组绕制完成后出现磁芯松动、工作时产生电磁异响的问题。

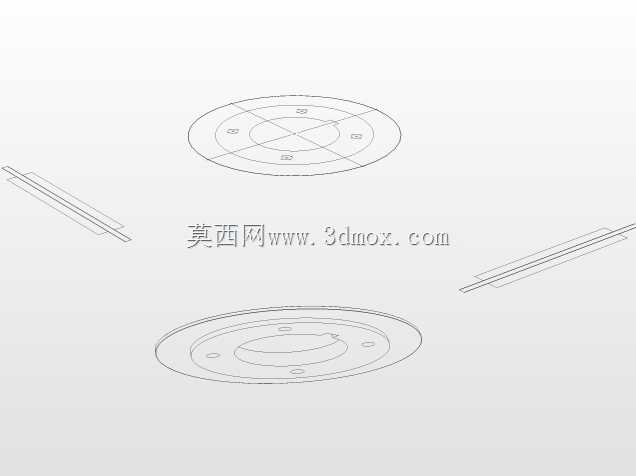

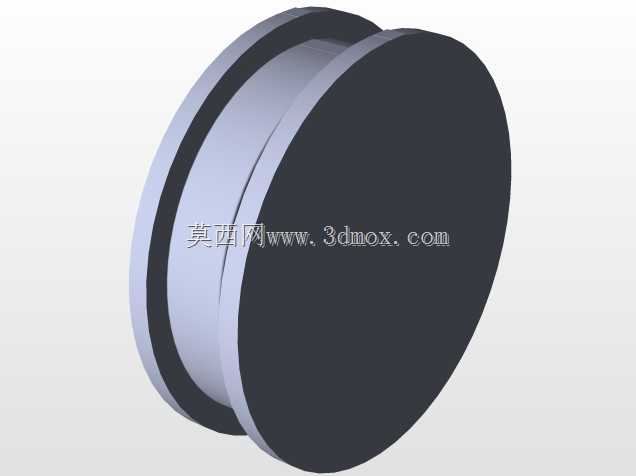

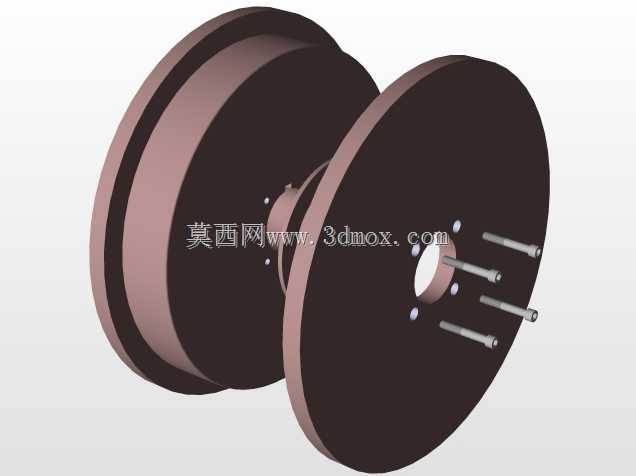

　　骨架两侧的挡边高度经过反复校核，刚好匹配对应功率等级下漆包线的最大缠绕厚度，挡边边缘做了R0.3的圆角过渡，避免绕线过程中尖锐边角刮破漆包线的绝缘漆层，造成绕组匝间短路的质量隐患。从安装边界的尺寸控制来看，骨架整体采用对称式环形结构，外圆直径、轴向总厚度都严格适配行业通用的PCB板安装孔位标准，骨架底部预留的两个定位凸台，刚好可以卡入PCB板对应位置的定位孔中，焊接时不需要额外治具固定，能大幅提升波峰焊工序的装配效率。骨架的线槽部分做了等宽设计，槽壁厚度均匀控制在1.2mm，既可以保证绕组与磁芯之间的绝缘距离满足安规要求，也不会因为槽壁过厚造成不必要的空间浪费，让变压器整体的功率密度可以做到最优。

　　设计过程中还充分考虑了量产注塑的工艺可行性：骨架整体拔模斜度控制在1°，所有加强筋的位置都避开了绕线作业的接触面，不会出现漆包线被筋位顶起导致排线不整齐的问题；骨架中部的穿线缺口位置做了导向斜面，绕组首尾端的引出线可以顺着斜面直接引到接线引脚位置，不需要额外弯折引线，减少引线断裂的风险。从材料选型的适配性来看，这个骨架的结构尺寸完全适配常用的阻燃PBT、增强尼龙等绝缘工程塑料的注塑成型要求，壁厚均匀不会出现注塑缩痕、缺料等缺陷，成品的耐温等级可以达到B级以上，完全满足电源变压器长期工作在120℃环境下的使用要求。

　　在实际设备装配场景中，这类骨架配套的变压器不需要额外的固定支架，直接通过PCB板的焊接引脚就可以完成固定，抗振动性能可以满足常规工业设备的运输、使用要求，不会因为长期振动出现绕组松散、引脚开焊的问题。骨架的挡边外侧预留了标签粘贴的平面，生产过程中可以直接粘贴参数标识，不需要额外设计标识位置，简化生产流程。不同于开放式的绕线结构，这种带双侧挡边的骨架结构可以让绕组完全被约束在槽内，绕线过程中排线更整齐，绕组的层间间隙更均匀，变压器工作时的散热气流可以顺着环形槽的间隙流通，避免局部积热导致绝缘老化加速。设计时还特意校核了骨架与外围绝缘胶带的匹配性，挡边的外边缘比绕组缠绕完成后的最外层高出0.2mm，缠绕外层绝缘玛拉胶带时，胶带可以完全贴合在挡边边缘，不会出现胶带滑脱、包裹不严的问题，保障绕组的外层绝缘可靠性。对于批量生产的电源变压器来说，这种结构的骨架可以适配自动绕线机的作业要求，骨架中心的定位孔尺寸匹配自动绕线机的标准夹头，装夹效率高，绕线过程中骨架的径向跳动量可以控制在0.05mm以内，绕线的排线精度远高于手工绕线的精度，能有效降低绕组的直流电阻偏差，提升同批次变压器参数的一致性。
