剪叉式X型升降机构全套零件及装配设计

项目分类:通用机械零部件 发布时间:2025-02-20 ID:940245
  • 剪叉式X型升降机构全套零件及装配设计
  • 剪叉式X型升降机构全套零件及装配设计
  • 剪叉式X型升降机构全套零件及装配设计
  • 剪叉式X型升降机构全套零件及装配设计
  • 剪叉式X型升降机构全套零件及装配设计
  • 剪叉式X型升降机构全套零件及装配设计
  • 剪叉式X型升降机构全套零件及装配设计
  • 剪叉式X型升降机构全套零件及装配设计

  这套剪叉式X型升降结构的三维设计,覆盖了从单个零件到整体装配的全流程结构细节,核心面向小行程垂直举升的工位适配场景,常见于生产线物料接驳、轻型工装高度调节、小型设备检修支撑这类需要频繁调整作业高度的工况。从实际使用逻辑出发,这类剪叉结构的核心优势在于收拢状态占用垂直空间极小,展开后能获得稳定的支撑平面,相比单柱式升降结构,其台面的抗偏载能力更强,不需要额外加装导向柱就能保证升降过程的水平度,适合承载100kg以内的轻型工装或物料。

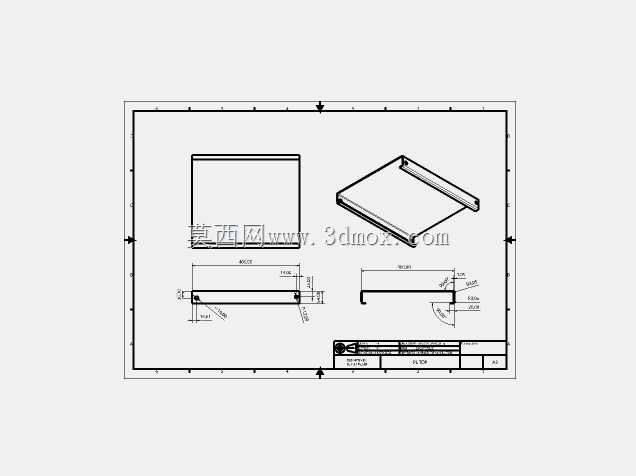

  设计过程中首先确定的是安装边界参数,收拢状态下整体结构的垂直高度控制在120mm以内,底座安装孔位采用对称分布设计,适配常见的铝型材工作台面安装需求,不需要对现有工位做大规模改造就能直接固定;完全举升后的台面高度可达380mm,覆盖了常规坐姿作业到站姿辅助作业的高度调节区间,台面尺寸设计为300mm见方,足够放置小型工装夹具、待检测零部件或者轻型操作工具。

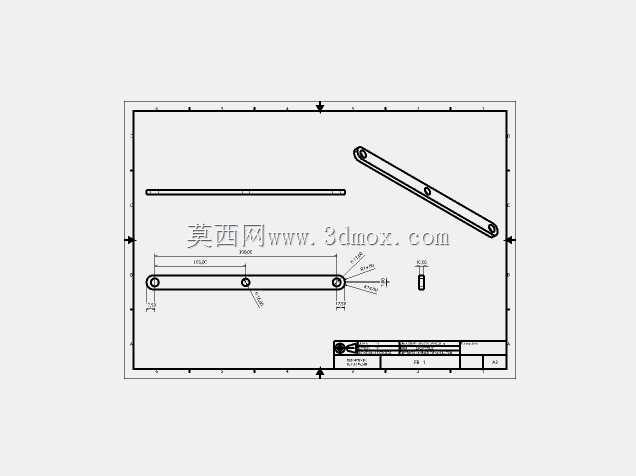

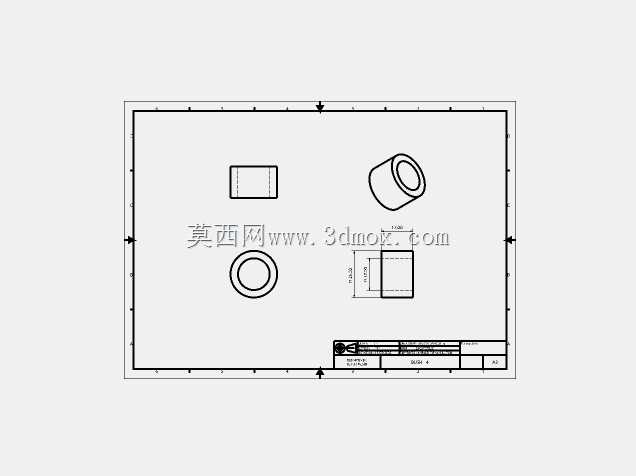

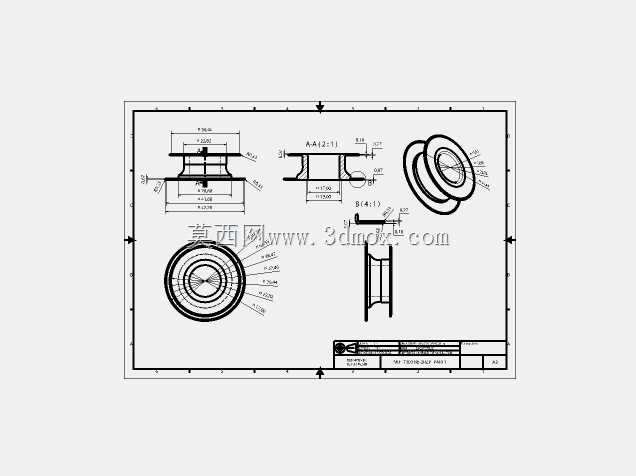

  零件设计层面,剪叉臂采用等长对称结构,中间铰接点的位置经过受力校核,保证升降过程中两侧臂体的受力均匀,不会出现单侧卡滞的问题;臂体与底座、台面的连接端都采用了带自润滑衬套的铰接结构,减少反复升降过程中的磨损,延长结构的无维护使用周期。驱动端的连接位预留了标准的安装接口,既可以适配手动丝杆驱动,也能根据使用需求更换为电动推杆或者小型液压驱动单元,不需要改动主体剪叉结构就能完成驱动方式的切换,适配不同自动化程度的工位需求。

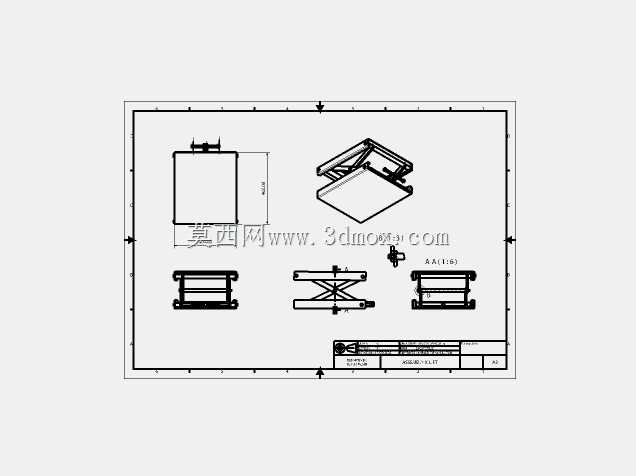

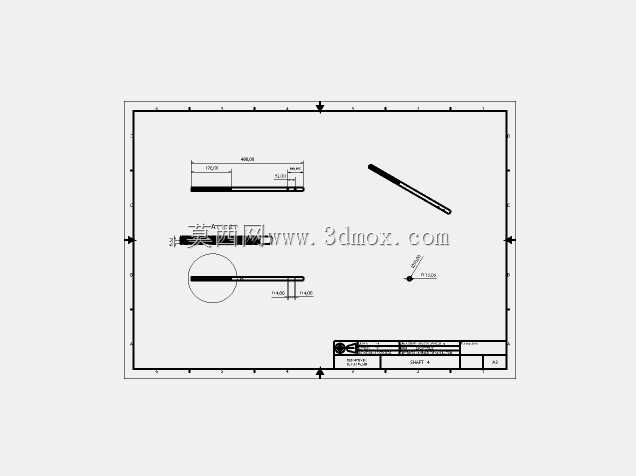

  装配逻辑上,整套结构的零件全部采用模块化设计,所有铰接位置的销轴都设计了防脱卡槽,组装时不需要额外焊接或者粘接,通过标准紧固件就能完成全部装配,后期维护更换单个零件时不需要拆解整个结构,只需要拆下对应位置的销轴就能替换受损部件。台面下方设计了四个对称的限位挡块,当结构举升到最大高度时,挡块会与剪叉臂的上沿接触,避免过度举升导致结构失稳;底座位置同样设计了下限位结构,收拢时剪叉臂会完全落入底座的预留槽内,保证收拢状态下台面上表面与底座上沿齐平,不占用额外的垂直空间。

  从实际应用的适配性来看,这套结构可以直接集成到小型自动化生产线的接驳工位,用来调整物料的输送高度,匹配不同高度的输送线对接需求;也可以单独作为小型检修升降台使用,在设备维护时托举零部件到合适的操作高度,减少作业人员的弯腰抬手幅度,降低长时间作业的疲劳感。结构的所有受力部位都做了圆角过渡处理,避免应力集中导致的零件变形,剪叉臂的板材厚度经过承重验算,在额定承载范围内不会出现明显的形变,保证升降过程的平稳性,不会出现台面倾斜或者晃动的问题。

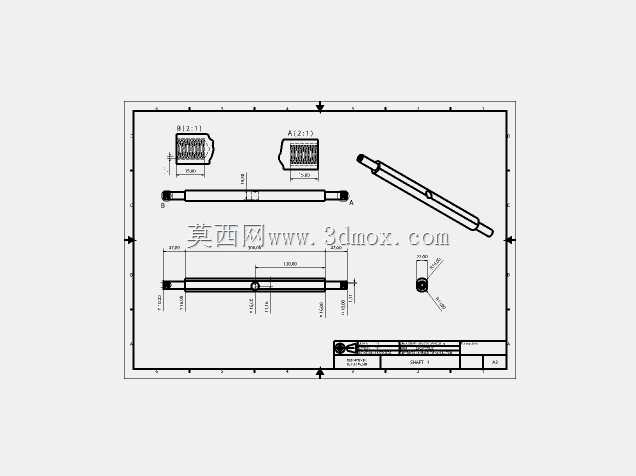

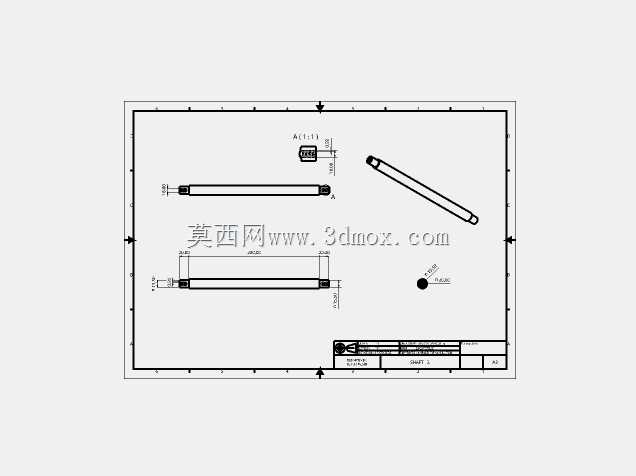

  在建模细节上,所有零件的配合公差都按照常用的机械加工精度设定,铰接孔的公差带选用H7,销轴的公差带选用h6,保证加工后零件的互换性,不需要现场配磨就能顺利装配;所有棱边都做了C1的倒角处理,既避免加工后的锐边划伤操作人员,也能在装配时起到导向作用,提高组装效率。底座的安装孔设计成长条形调节孔,允许安装时存在±5mm的位置误差,降低现场安装的对位难度,适配不同的安装基面条件。
