多规格组合式哑铃健身器材三维结构

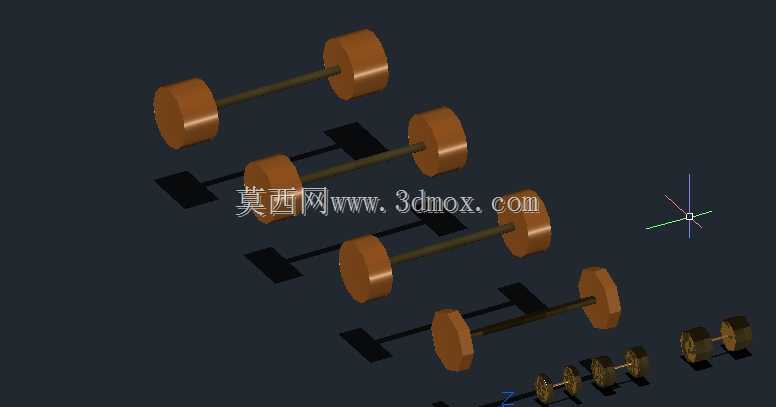

　　这套组合式哑铃结构的三维建模，核心围绕商用健身场景与居家力量训练的双重使用需求展开，在建模初期就需要兼顾不同训练阶段用户的配重选择逻辑，避免传统固定重量哑铃占用过多收纳空间的痛点。从结构组成来看，每支哑铃由中间的握持杆与两端的圆柱形配重块组成，配重块与握持杆采用过盈配合加端面限位的结构设计，不需要额外的锁止卡扣就能保证训练过程中配重块不会出现轴向窜动，这种设计思路来源于实际健身房运维的经验——传统卡扣式哑铃在高频使用场景下，卡扣容易出现磨损脱落，存在砸伤训练者的安全隐患，而一体化的杆块配合结构，能大幅降低后期维护的频次。

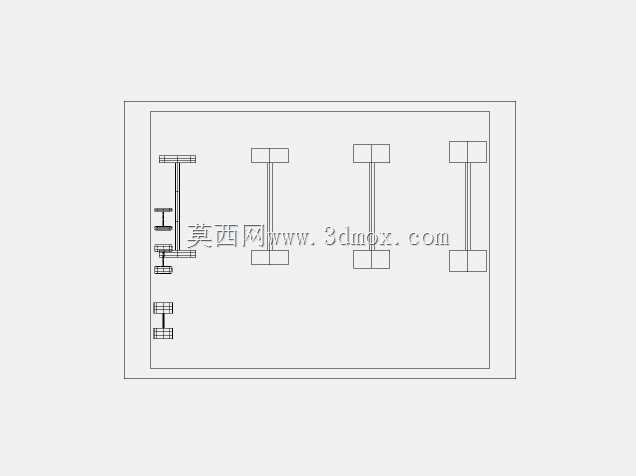

　　从外形尺寸与安装边界来看，不同规格的哑铃长度存在梯度差异，最小规格的哑铃整体长度控制在200mm以内，两端配重块直径为60mm，适合小重量的手臂塑形训练；中等规格的哑铃整体长度为280mm，配重块直径80mm，适配常规的肩背、胸部基础力量训练；最大规格的哑铃整体长度达到360mm，配重块直径100mm，满足大重量的力量增肌训练需求。所有哑铃的握持段直径统一设置为30mm，符合亚洲人手型的握持舒适度，握持段表面做了滚花纹理的结构预留，后期生产时可以直接包覆橡胶或者做磨砂处理，提升训练时的握持摩擦力，避免出汗打滑。

　　在实际应用场景中，这套哑铃结构不仅可以单独作为自由力量训练器材使用，还能适配哑铃架的收纳槽尺寸，建模时已经预留了与常规商用哑铃架卡位的匹配公差，两端配重块的端面做了微小的倒角处理，既可以避免取放时磕碰划伤架体，也能减少训练时哑铃落地对地面的冲击。从设计逻辑上，建模时特意做了配重块的参数化关联，只需要修改配重块的厚度参数，就能快速生成不同重量的哑铃型号，不需要重新绘制整体结构，能大幅缩短同系列产品的开发周期。

　　很多初级建模者在做这类健身器材模型时，容易忽略配重块的同轴度要求，实际上如果两端配重块与握持杆的同轴度偏差超过0.5mm，训练时哑铃就会出现偏心晃动，不仅影响训练手感，长期使用还会造成训练者的关节损伤，因此在建模过程中，所有配合面都采用了同轴心约束，配重块的端面与握持杆的轴线保持严格垂直，从结构根源上避免偏心问题。另外，考虑到部分场景下用户会将哑铃放置在瑜伽垫或者橡胶地垫上使用，配重块的外圆柱面做了微弧处理，不会出现硬棱角刮损地垫的情况，同时也能降低哑铃放置时的碰撞噪音。

　　从生产落地的角度，这套结构的零件拆分非常简单，只有握持杆与配重块两类零件，配重块可以采用铸铁覆膜砂铸造工艺生产，握持杆采用实心圆钢车削加工，两类零件的加工工艺都非常成熟，不需要开制复杂的模具，能有效控制生产成本。建模时已经考虑了加工公差的预留，握持杆与配重块的配合面过盈量控制在0.1-0.15mm之间，装配时采用压力机压装即可，不需要额外的粘接或者焊接工序，装配完成后整体结构的连接强度可以承受1.5倍额定重量的冲击载荷，完全满足高频使用的强度要求。

　　不同于很多外观导向的健身器材模型，这套结构的建模全程围绕实际使用中的痛点展开，比如很多哑铃在长期使用后，配重块边缘会因为磕碰出现掉漆、崩边的问题，因此在配重块的外边缘做了R2的圆角过渡，既提升了结构的抗磕碰能力，也能优化产品的外观质感。另外，握持杆的长度设置也经过了实际场景验证，不会出现握持时手部碰到两端配重块的情况，同时也不会因为杆身过长导致训练时动作受限，不管是做弯举、推举还是平举类动作，都能保证动作的活动范围不受干涉。
