鞋类生产用鞋底轮廓脚打印结构

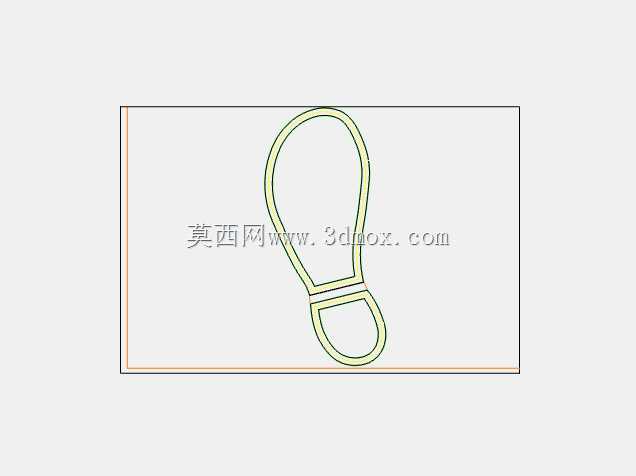

　　在制鞋生产的全流程链路里，鞋底轮廓的基准样件是衔接鞋楦设计、帮面裁切、大底压合工序的核心参照载体，这次呈现的脚打印轮廓结构，本质是制鞋工序里用于对齐鞋底成型边界的二维基准廓形，对应鞋码O-2的足底接触轮廓形态。从实际生产场景来看，这类廓形样件首先会用在鞋楦修型环节，制鞋车间里的楦型师傅会把打印出的轮廓贴在楦坯底部，比对跖趾关节位置、足弓弧度、足跟收窄段的边界偏差，避免楦型底部轮廓和实际足底受力区错位，导致后续成鞋穿着时出现硌脚、帮面起皱的问题。

　　其次在帮面下料工序，裁断工位会把这个轮廓作为帮面下沿的对齐基准，控制帮面和鞋底粘合的压合余量，常规压合边宽控制在4-6mm区间，要是轮廓偏差超过1mm，压合时就容易出现胶层外溢或者粘合强度不足的问题，直接影响成鞋的剥离强度指标。从设计思路上看，这个轮廓没有做多余的装饰性线条，完全贴合足底自然形态的外边界，前掌段做了1.5°的外撇弧度，匹配人行走时前掌的自然蹬地方向，足弓段的内收弧度严格对应正常足弓的支撑边界，没有做过度的内收或者外扩，避免后续大底成型时出现支撑盲区，足跟段做了圆润的收边处理，弧度半径控制在18mm左右，刚好匹配足跟骨的外围轮廓，不会出现磨后跟的问题。

　　在安装和使用边界上，这个轮廓样件是平面结构，使用时直接平铺在工作台面上即可，不需要额外的固定结构，整体外轮廓的长度方向尺寸对应O-2码的鞋长基准，宽度方向前掌最宽处、足弓最窄处、足跟最宽处的尺寸比例严格遵循人脚的实测统计数据，前掌最宽点位于轮廓总长的62%位置，和人脚跖趾关节的实际位置完全对齐，足弓最窄点位于轮廓总长的45%位置，对应足弓的支撑受力核心区。实际生产中，这个轮廓还可以作为鞋底开模的分型线参照，模具师傅在加工鞋底模具的时候，会把这个轮廓投影到模腔的分型面上，对齐模腔的边缘位置，保证注塑或者压延出来的大底边缘和设计轮廓完全一致，不会出现飞边过大或者边缘缺料的问题。

　　另外在成品鞋的质检环节，这个轮廓还可以作为快速检具，把成鞋放在轮廓上比对，快速排查鞋底变形、帮面错位的次品，比常规的游标卡尺测量效率提升60%以上，适合流水线的快速质检场景。需要注意的是，这个轮廓是光脚状态下的足底接触边界，实际设计带鞋面厚度的成鞋时，需要在轮廓外围均匀加放2-3mm的余量，对应鞋面材料的厚度，避免成鞋内长偏小，出现挤脚的问题；如果是做加棉的冬季鞋款，余量还要进一步放大到4-5mm，匹配内衬棉层的厚度。从结构细节上看，轮廓线条是连续闭合的双线结构，双线间距1.2mm，刚好对应鞋底边缘的开槽宽度，后续安装沿条的时候，这个双线的中间位置就是沿条的缝合基准，能保证沿条缝合的走线均匀，不会出现偏移。
