等径正交三通管道连接件三维建模

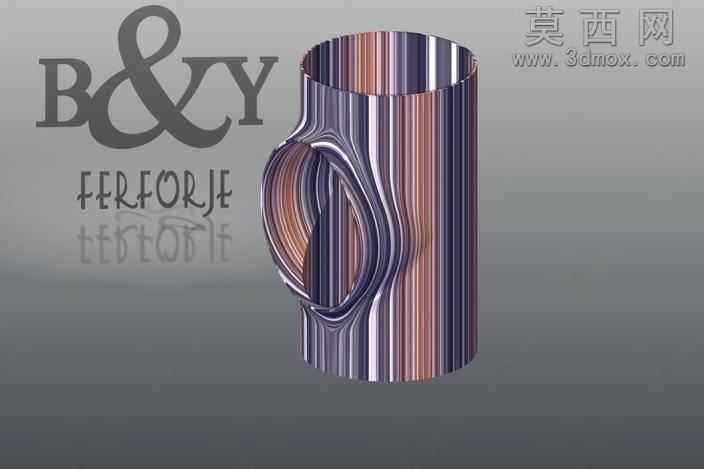

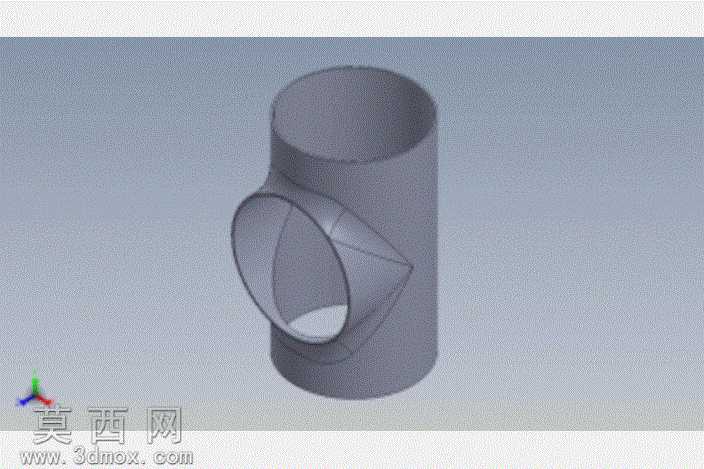

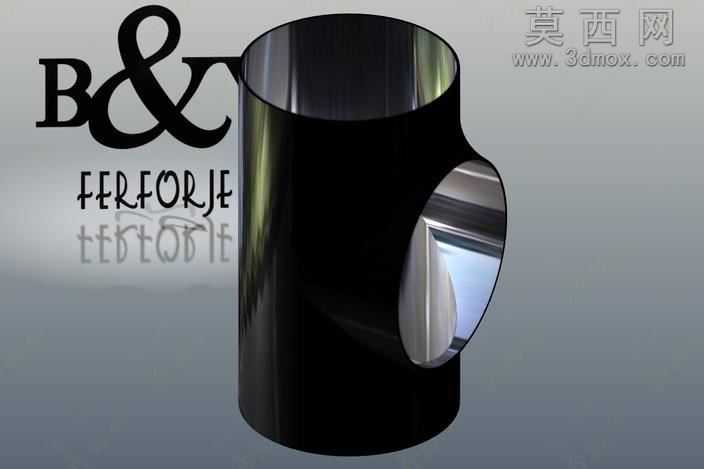

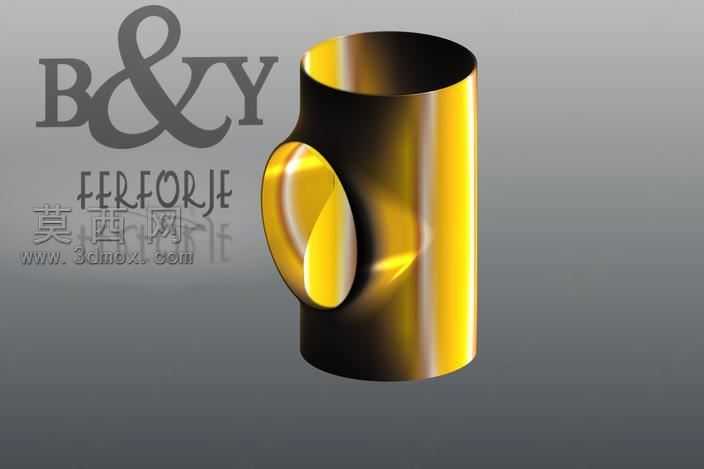

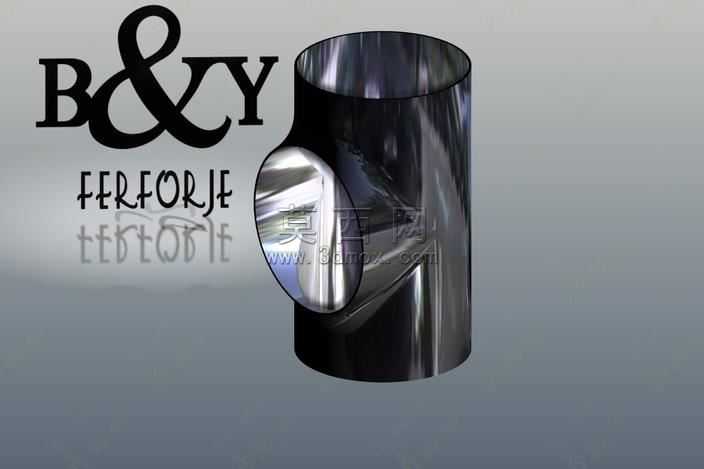

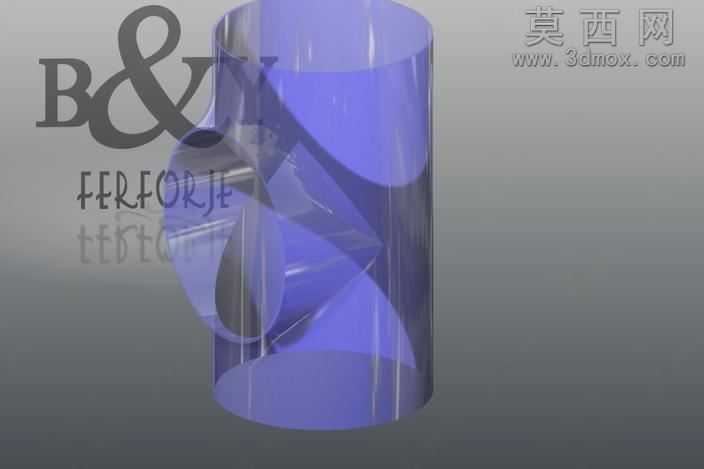

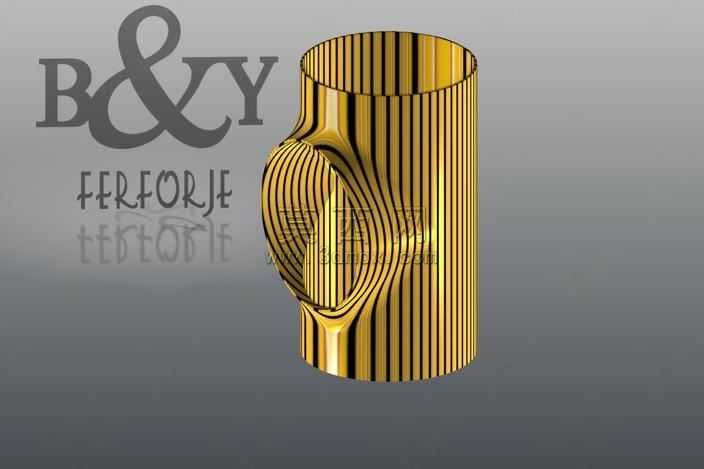

本作品为等径正交三通管道连接件的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用实体建模思路搭建，首先绘制主管的圆形截面草图，通过拉伸命令生成竖直方向的主管筒体，保证主管的圆柱面轮廓规整、壁厚均匀，符合常规流体输送管件的壁厚设计规范。随后在主管的径向位置绘制与主管直径一致的支管截面草图，通过拉伸生成支管筒体，两个筒体正交相交后，采用软件的组合裁剪功能完成相交区域的实体布尔运算，精准生成相贯线结构，相贯线的过渡区域做了平滑处理，避免尖锐棱角带来的应力集中问题，同时匹配实际管件焊接加工的坡口预留结构，让模型更贴合生产加工的实际需求。材质设置上选用了工业常用的碳素结构钢材质，渲染时调整了金属材质的粗糙度、反光度参数，还原了钢制管件哑光金属的表面质感，没有添加多余的涂装效果，保留了金属毛坯件的真实视觉表现。结构设计上，主管与支管的内径保持完全一致，保证管路内部流体通过时不会出现通径突变，降低流体输送过程中的阻力损失，两个筒体的连接过渡区域做了加厚处理，提升三通连接处的结构强度，满足管路承压使用的性能要求。建模过程中全程采用参数化尺寸驱动，所有管径、壁厚、筒体长度参数都可通过修改特征参数快速调整，能够适配不同公称通径的同类型三通管件快速改型设计，模型的所有特征都保留了完整的建模历史，方便后续根据实际工程需求进行结构优化，也可直接导入工程分析软件进行流体仿真、结构应力分析，为管件的实际生产加工提供精准的三维数字模型支撑，整体建模逻辑严谨，结构还原度高，完全符合工业级管件的设计建模标准。
