矿用底部矿石装载输送结构设计

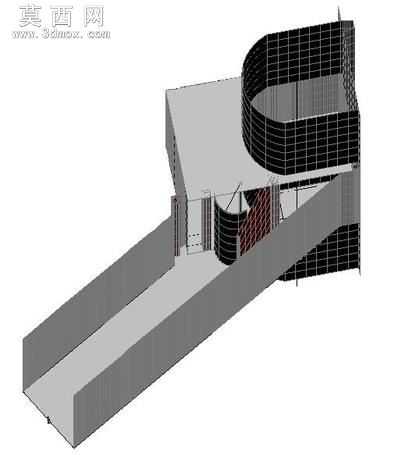

本模型采用三维建模软件完成全参数化构建，针对矿山井下矿石转运至机车的作业场景，还原了底部通过式装载结构的完整形态。建模过程中首先依据矿场实际作业的空间尺寸约束，确定长距离倾斜输送槽的坡度、宽度与长度参数，槽体两侧设置等高度挡边结构，避免矿石输送过程中出现撒漏问题，挡边采用等厚板材建模，通过拉伸命令生成基础实体后，对边缘位置做圆角过渡处理，消除尖锐棱角，还原实际加工中的焊接打磨工艺特征。模型中部的弧形围护结构采用曲面建模方式完成，先绘制弧形截面轮廓线，通过扫掠命令生成曲面主体，再对曲面做加厚处理形成实体围护壁，壁面采用网格状加强筋结构，通过阵列命令快速生成横竖交错的筋条布局，既保证围护结构的抗冲击强度，又还原了实际设备的轻量化设计思路。弧形结构下方设置可调节的导流挡板，建模时预留了挡板的转动轴安装位，可模拟挡板开合调整矿石下落轨迹的作业状态，挡板表面做耐磨材质的纹理映射，还原矿用设备长期受矿石冲刷的耐磨层设计特征。输送槽与弧形围护结构的连接位置，建模时添加了对应的连接法兰与螺栓孔位，所有孔位采用圆周阵列与线性阵列结合的方式排布，保证连接结构的装配合理性。渲染阶段针对不同部件赋予差异化材质：输送槽与挡边采用深灰色耐磨钢材材质，调整材质粗糙度参数模拟钢材表面的氧化层与轻微磨损痕迹；弧形围护的网格筋条采用哑光黑金属材质，突出加强筋的结构层次感；导流挡板表面添加暗红色耐磨衬板材质，区分主体结构与易损部件。模型整体结构完全贴合矿山底部装载的作业逻辑，长倾斜槽承接上方下落的矿石，通过重力作用将矿石导流至机车装载位，弧形围护结构阻挡矿石飞溅，导流挡板控制矿石的下落流量与落点，各部件的装配间隙、连接结构均按照实际机械设计标准设置，可用于矿山装载场景的方案展示、结构优化模拟以及相关教学演示使用。
