镀锌钢板弯折式设备箱柜翻转提手结构

　　日常做户外电源柜、小型变压器机箱、工业控制箱体的结构设计时，经常会遇到箱体搬运提手的选型痛点：突出式固定提手容易在设备堆叠、运输过程中发生磕碰，既占用外部安装空间，又容易因外力撞击出现变形断裂，而完全内嵌式的提手又会在提拉时硌手，操作人员搬运重载箱体时发力不畅，很容易出现脱手滑落的安全隐患。这款翻转式提手的结构设计，刚好平衡了收纳状态的空间占用与使用状态的操作便利性，在钣金类工业箱体上的适配性非常强。

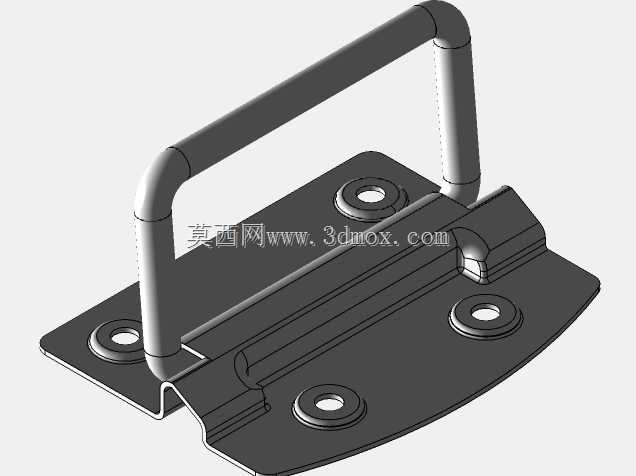

　　从实际功能逻辑来看，这款提手采用U型圆钢弯制的握持段，搭配一体冲压成型的镀锌钢板安装底座，握持段的两端通过转轴结构与底座两侧的翻边支座连接，非使用状态下U型握杆可以完全放平，贴合在安装底座的上表面，不会突出箱体安装面过多，能有效降低运输堆叠过程中的碰撞概率；当需要提拉搬运设备时，操作人员只需要向上扳起U型握杆，握杆会绕转轴旋转到垂直于安装面的位置，此时握杆与底座之间留出足够的握持间隙，方便操作人员整手握持发力，适配带劳保手套的操作场景，不会出现卡手、硌手的问题。

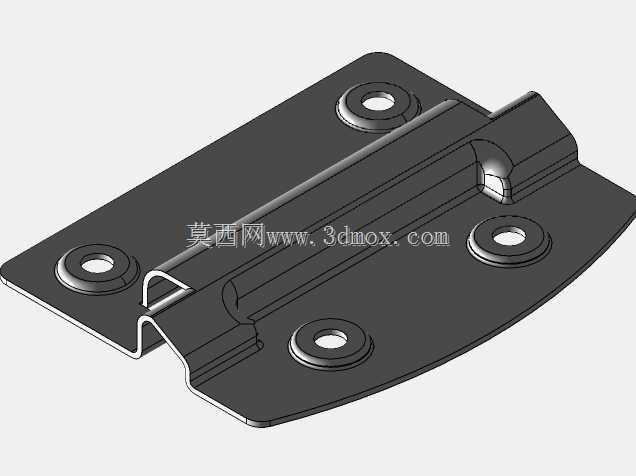

　　设计层面上，安装底座采用带弧度的异形钣金冲压结构，底座上预留了四个沉头安装孔，孔位的排布避开了底座的弯折应力集中区，安装时可以使用沉头螺丝将整个提手固定在箱体的侧壁或者顶面上，沉头孔的设计可以保证螺丝安装完成后，螺丝头部不会突出底座表面，不会干涉握杆的翻转动作，也不会在收纳状态下刮擦接触的其他物件。底座靠近转轴的位置设计了冲压成型的限位挡边，当握杆扳起到竖直工作位置时，挡边会抵住握杆的连接段，限制握杆的过度翻转，保证提拉过程中握杆不会向后倾倒，受力状态更稳定，不会出现受力翻转导致的重心偏移问题。底座的边缘全部做了折弯卷边处理，没有裸露的钣金锐边，安装和使用过程中不会划伤操作人员的手部，也不会割破接触的包装材料。

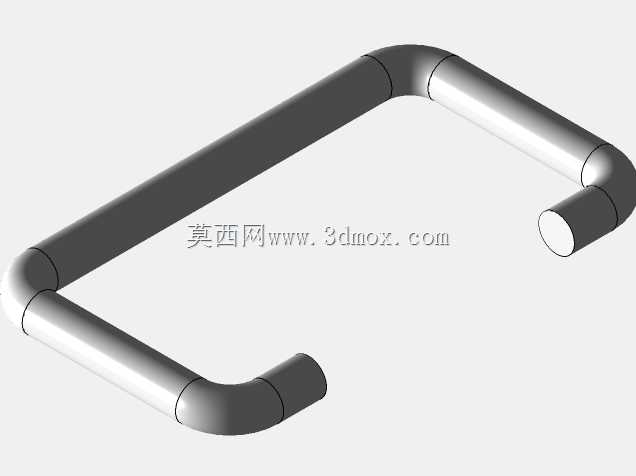

　　从安装边界尺寸来看，这款提手的安装底座轮廓适配厚度1.2-2.0mm的钣金箱体安装面，四个安装孔的孔距按照通用工业箱体的安装模数设计，不需要在箱体上额外做复杂的避让结构，只需要按照孔位冲裁对应的安装过孔，就可以直接完成装配，对于做系列化箱体设计的工程师来说，不需要重新调整安装位的结构布局，可以直接在现有成熟箱体结构上替换安装。握杆采用实心圆钢弯制，表面做镀锌防锈处理，和镀锌钢板底座的防腐性能匹配，在户外潮湿工况、普通工业车间环境下使用，不会轻易出现锈蚀卡滞的问题，转轴位置的配合间隙经过合理设计，既不会因为间隙过大出现握杆晃动，也不会因为间隙过小导致灰尘积累后出现翻转卡涩，长期使用也能保持顺畅的翻转手感。

　　实际选型应用时，这款提手单只的额定承重可以满足20-30kg的箱体提拉需求，一般小型电源变压器箱体、壁挂式控制箱、户外检修电源箱这类重量在50kg以内的设备，在箱体对称位置安装两只该款提手，就可以满足双人搬运的受力需求，相比传统的固定焊接提手，这款翻转结构的提手在设备安装就位后，可以将握杆放平，不会突出箱体表面影响周边设备的安装排布，尤其适合在密集安装的机柜列、空间紧凑的设备舱内部使用，不会因为提手突出占用额外的安装间隙。

　　建模过程中，这款结构的细节处理也贴合实际加工工艺：钣金底座的弯折半径按照板材厚度的1.5倍设置，符合常规冲压折弯的工艺要求，不会出现弯折处开裂的问题；握杆的弯角处做了圆弧过渡，没有直角弯折的应力集中点，提拉受力时弯角位置不会因为应力集中出现断裂；转轴位置的配合采用间隙配合公差，装配时不需要额外添加复杂的轴套结构，直接通过底座支座上的翻边孔与握杆端部的轴段配合，装配工序简单，适合批量冲压生产，能有效控制零部件的加工成本，对于批量生产的标准箱体来说，这类成熟结构的配件采购和加工都非常方便，不需要开复杂的注塑模具或者压铸模具，生产周期更短，配件替换的通用性也更强。
