车床配套刚性挤出铝型材旋转装置

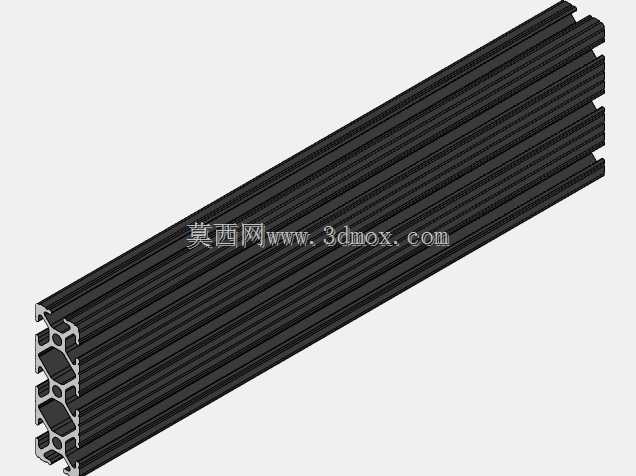

　　在中小规格普通车床的工装改造场景里，这类刚性挤出成型的型材构件，主要承担尾座侧辅助工件承托、旋转导向的功能，适配Fuerda 80mm三爪卡盘搭配K12-100尾座的常规安装工况，解决细长轴类工件加工时的挠度变形问题。从结构设计逻辑来看，构件采用多腔室挤出铝型材基体，沿长度方向均匀分布T型槽与蜂窝状加强筋，既保证了长行程下的直线度公差，又通过等截面设计降低了加工余量，型材端面预留的标准安装孔位，可直接与尾座拖板的安装基准面配合，不需要额外做二次铣削找平，适配车间内快速改装的需求。实际应用中，这类构件的安装边界需要匹配车床中拖板的行程上限，型材总长度要覆盖卡盘到尾座最大顶尖距的85%以上，避免工件伸出端无支撑引发的振刀问题，型材截面的外接圆尺寸控制在80mm以内，不会和车床的四方刀架发生运动干涉，旋转配合部位采用内嵌深沟球轴承的结构，对应6306-2Z型号轴承的安装位，轴承座孔的同轴度公差控制在0.02mm以内，保证工件旋转时的径向跳动量满足半精车的加工精度要求。

　　设计阶段优先考虑了型材的挤出工艺可行性，所有内腔的拔模斜度统一取1.5度，壁厚均匀控制在3mm，避免挤出成型时出现壁厚不均导致的变形，外表面的T型槽尺寸符合工业铝型材的通用安装标准，可以直接搭配标准T型螺栓安装辅助定位块、冷却液导流管等附属配件，不需要单独定制连接紧固件。从使用场景延伸来看，这类结构除了适配普通卧式车床的细长轴加工，也可以移植到小型外圆磨床的辅助支撑工位，只需要调整端面安装法兰的连接孔距，就能匹配不同设备的安装基准，型材本身的阳极氧化表层处理，能够抵御车间内切削液的腐蚀，长期使用不会出现表层锈蚀剥落的问题，日常维护只需要定期清理T型槽内积存的切屑，不需要做额外的润滑保养。

　　在三维建模过程中，这类等截面挤出构件优先采用草图拉伸的建模逻辑，先绘制截面的完整轮廓，包含所有加强筋、安装槽、轴承座孔的截面形状，再沿长度方向做整体拉伸，端面的安装孔采用特征阵列的方式生成，保证孔位间距的一致性，建模时需要重点校验截面的最小壁厚是否满足挤出工艺要求，避免出现小于2mm的薄壁结构导致挤出时出现充模不满的缺陷，同时要预留轴承安装的过盈配合余量，孔位尺寸按照基孔制公差要求做偏移，保证后续装配时轴承能够顺利压入，不会出现松旷或者压装变形的问题。

　　实际装配时，型材的安装基准面需要和车床导轨的平行度做打表校验，全程范围内的平行度误差不能超过0.03mm，否则会导致工件旋转时出现别劲现象，加剧轴承的磨损，支撑部位的V型块高度可以根据工件直径做调整，调整范围覆盖20mm到80mm的棒料直径，适配车间内大部分常规轴类零件的加工需求，旋转部位的密封采用双侧毡圈密封，能够阻挡切屑和切削液进入轴承腔，延长轴承的使用寿命，整体结构没有复杂的传动部件，故障率极低，适合加工车间的长期重载使用工况。
