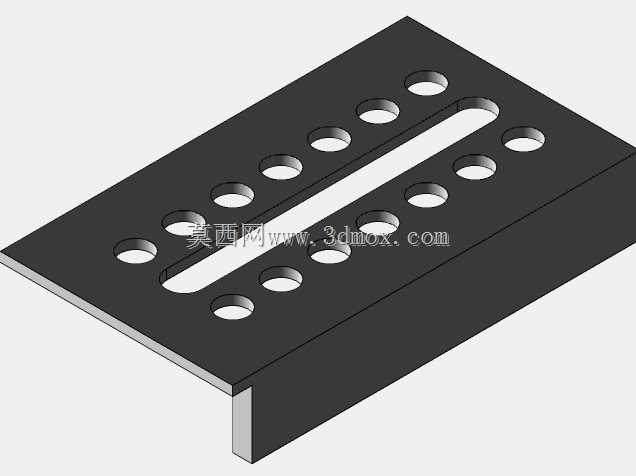

在中小功率电源变压器的批量装配工序里,绕线完成后的铁芯与骨架组合件需要精准定位才能完成引脚焊片的压装、绝缘胶带的包覆以及后续的浸漆前预固定,这类工序如果完全依赖人工对位,不仅单工位节拍会拉长到12秒以上,还容易出现骨架偏移导致的引脚共面度超差,最终在PCB板插装环节出现虚焊、立片等不良。这款L型结构的定位模板夹具,就是针对EI型、CD型电源变压器装配环节的定位需求设计的,从结构上看,主体采用折弯成型的直角板结构,垂直边作为装配时的靠挡基准,水平承载面开设了阵列排布的圆形定位孔与一条长圆形调节槽,能适配不同中心距的变压器骨架定位销安装。
从实际产线使用的角度看,这类夹具的安装边界需要匹配现有装配工作台的T型槽间距,水平承载面的厚度控制在6mm,既保证长期受压不会出现板面翘曲,也不会因为厚度过大导致定位销插入后露出长度不足,无法稳定卡住骨架底部的定位孔。垂直折弯边的高度设置为18mm,刚好能抵住变压器骨架的侧端面,不会因为高度过高干涉绕包绝缘胶带时的工装走位,也不会因为高度过低失去靠挡定位的作用。水平面上的14个圆形定位孔按照2列7排的矩阵排布,孔位公差控制在H7级别,能和标准圆柱定位销形成间隙配合,更换不同规格骨架时只需要拔出定位销插入对应孔位即可,不需要重新校准夹具位置,换型时间能控制在30秒以内,适配多品种小批量的变压器生产场景。中间的长圆形调节槽主要用于适配非标准孔距的定制变压器骨架,槽宽和圆形定位孔直径保持一致,定位销可以在槽内沿着长度方向滑动调整位置,调整到对应孔距后通过底部的薄螺母锁紧即可,不需要额外在台面上钻孔攻丝,降低了夹具改制的成本。
设计这类夹具的时候,首先要考虑的是承载面的平面度要求,整块水平板的平面度公差需要控制在0.05mm以内,如果板面出现翘曲,变压器骨架放置后会出现倾斜,压装引脚时压力方向偏移,很容易把骨架的塑料定位柱压裂。其次是折弯处的圆角处理,直角折弯的内圆角不能过大,否则骨架侧端面靠紧时会出现间隙,定位基准出现偏移,外圆角需要做倒钝处理,避免操作工人取放工件时被锐边划伤。所有定位孔的孔口都做了0.2mm的倒角,一方面是去除钻孔后的毛刺,另一方面也能让定位销插入时更顺畅,不会因为孔口的微小毛刺导致定位销卡滞,影响换型效率。
在实际应用场景中,这款夹具可以直接通过压板固定在手动压装机的工作台面上,也可以通过底部加装的磁吸座快速固定在流水线的装配工位上,不需要对现有工作台做任何改造。装配作业时,工人只需要将绕好线的变压器骨架侧端面抵住夹具的垂直基准边,底部的定位孔对准夹具上的定位销放下,就能保证骨架的位置精度在0.1mm以内,后续压装焊片时,压头的位置不需要反复调整,一次压装的合格率能提升到99.5%以上。对于需要包外围绝缘胶带的工序,夹具的长槽还可以作为胶带的穿过通道,不需要把工件从夹具上取下就能完成绕包作业,减少了工件反复取放带来的定位误差。另外,夹具的黑色氧化表面处理,不仅能提升板面的耐磨性能,长期使用不会因为定位销反复插拔出现孔口磨损,还能在流水线作业时和浅色的变压器骨架形成明显的视觉差,工人放置工件时能快速判断是否放到位,降低视觉疲劳带来的操作失误。
从结构强度的角度考虑,折弯处采用了一体折弯成型工艺,没有采用焊接拼接的方式,避免了焊接应力导致的板面变形,长期承受压装的冲击力也不会出现直角处开焊的问题。水平承载面的边缘做了1mm的向下折边,进一步提升了整块板的刚性,即使在15kg的压装力反复作用下,板面也不会出现下凹变形,能保证长期使用的定位精度稳定性。和传统的整块平板式定位夹具相比,这种带垂直靠挡的L型结构,多了一个方向的定位基准,不需要工人在放置工件时反复调整X、Y两个方向的位置,只需要靠紧垂直边就能完成定位,单工位的作业效率能提升40%左右,非常适合日产能在5000只以上的电源变压器装配线使用。
