M90x2规格液压锁紧螺母三维结构

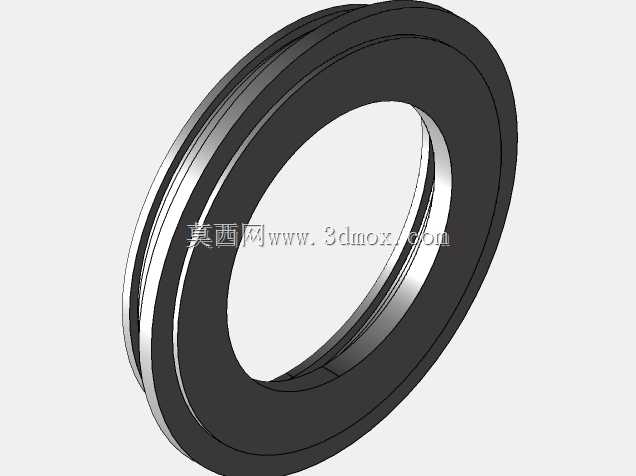

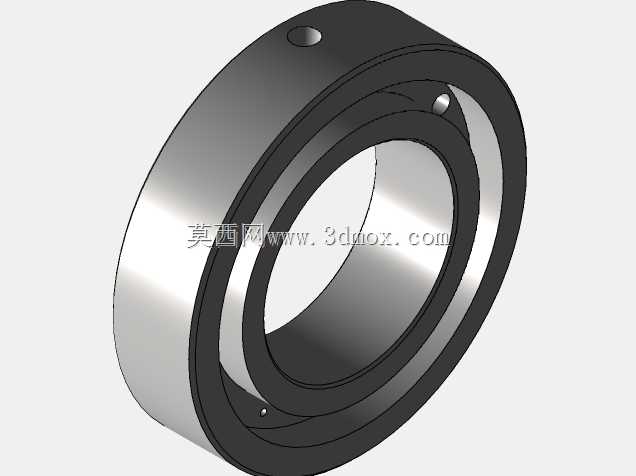

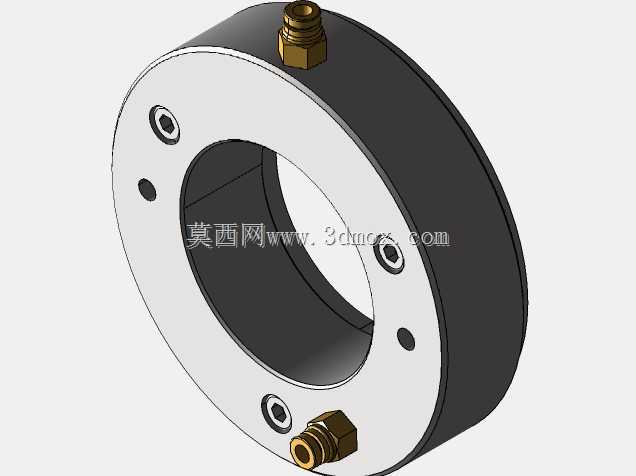

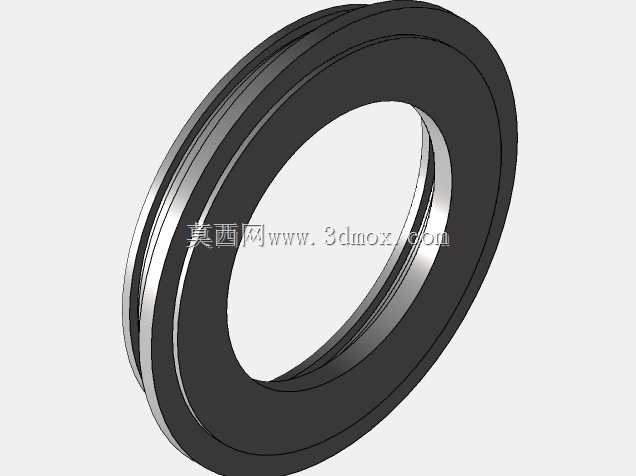

　　从结构设计来看，整体采用环形分体式布局，主体分为承压外圈与内置活塞环两部分，外圈上对称布置了两个液压油注油接头，采用标准外螺纹油嘴结构，可适配常规手动液压泵的注油接口，两个油嘴呈180度对称分布，既可以单侧注油也能双侧同时注油，保证活塞环受力均匀，不会出现偏载卡滞的问题。法兰端面均匀分布了三个内六角锁紧螺钉安装孔，同时配套两个定位销孔，当液压施压完成轴承锁紧到位后，可通过这三个螺钉将活塞环与外圈机械锁死，避免液压泄压后出现锁紧力衰减，定位销孔则用于安装过程中与轴端工装的周向定位，防止拧紧过程中螺母跟转。在带锥面配合的紧定套轴承安装场景里，传统敲击锁紧螺母的方式很容易造成轴承滚道损伤、配合面错位，甚至轴端螺纹变形，这类问题在重载传动、冶金辊道、大型风机主轴的装配环节尤为突出，液压锁紧螺母就是为解决这类无冲击装配需求设计的专用配件。这款M90x2规格的液压螺母，核心功能是通过高压油腔的推力实现轴承与紧定套的无冲击压装与拆卸，避免敲击带来的零件损伤，同时能精准控制锁紧行程，保证轴承径向游隙符合设计要求。

　　内孔加工有连续的M90x2公制细牙螺纹，螺纹精度采用6H级公差，可适配同规格的外螺纹轴端或者紧定套外螺纹，细牙螺纹的选型一方面是为了保证足够的锁紧接触面积，另一方面细牙螺纹的自锁性能更好，配合液压锁紧后的机械锁止结构，能在重载振动工况下避免松脱。设计过程中需要重点控制油腔的密封结构，活塞环与外圈之间采用双O型圈密封布局，一道密封位于活塞环外侧端面，一道位于内侧圆柱面，可承受最高70MPa的注油压力，保证施压过程中不会出现液压油泄漏，压力输出稳定。

　　安装边界方面，螺母的最大外径控制在150mm范围内，轴向总厚度不超过45mm，注油接头突出外圈圆柱面的高度为12mm，安装时需要预留足够的扳手空间与注油接头操作空间，轴端配套的螺纹段长度需要大于螺母的旋合长度加3mm以上的安全余量，避免螺纹旋合不到位导致受压时螺纹滑牙。实际使用时，先将螺母旋入配套的紧定套或者轴端螺纹，手动拧紧至端面与轴承内圈端面贴合，随后将手动液压泵的注油接头连接到螺母的油嘴上，缓慢打压至设计压力，此时活塞环在高压油的作用下轴向伸出，平稳推动轴承内圈沿锥面移动，直至轴承游隙达到设计值，随后拧紧端面上的三个锁紧螺钉，将活塞环与外圈固定，泄压后拆除液压泵即可完成安装；拆卸过程则反向操作，先松开锁紧螺钉，连接注油嘴打压，通过活塞环的反向推力将紧定套与轴承内圈脱开，避免传统拉马拆卸带来的轴承损伤。

　　这类液压螺母的适用场景覆盖了所有采用锥孔轴承配紧定套安装的轴系结构，包括矿山设备的传动辊、大型水泵的主轴、风力发电机组的增速箱轴系、冶金设备的轧辊支撑端等，相比传统的锁紧螺母结构，它的装配效率能提升60%以上，同时能完全避免敲击装配带来的轴承损伤，大幅提升轴承的实际使用寿命。在三维建模过程中，需要重点保证螺纹的建模精度、油腔的容积计算准确性，以及密封槽的尺寸公差，因为密封槽的尺寸偏差会直接导致O型圈压缩量不符合要求，出现泄压漏油的问题，同时注油嘴的安装孔位置需要与油腔完全连通，避免出现油路堵塞的情况，端面的螺钉孔与销孔位置度公差需要控制在0.1mm以内，保证锁止时螺钉受力均匀，不会出现偏载。
