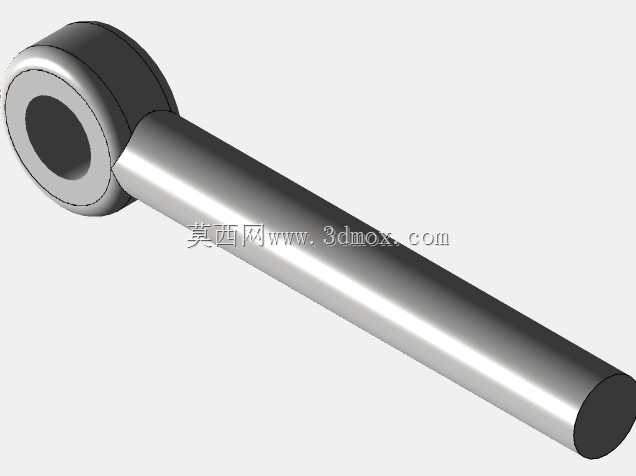

钻加工用套筒式定位工装结构设计

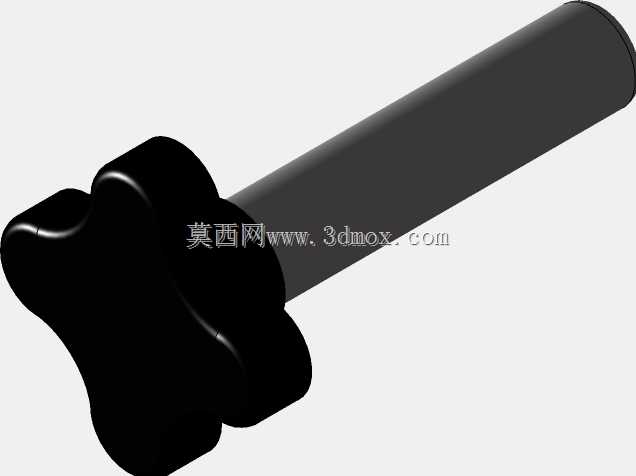

　　在批量钻削加工场景里，这类套筒式钻定位夹具是产线上提升孔位一致性的核心工装，很多车间做电源变压器铁芯、骨架的安装孔加工时，都会用到同结构的定位件——它不需要复杂的装夹步骤，靠自身的圆柱基准面就能和设备主轴、工件定位孔形成同轴配合，把钻头的走刀路径约束在固定轴线上，避免手动进给时出现的孔位偏斜、孔径超差问题。

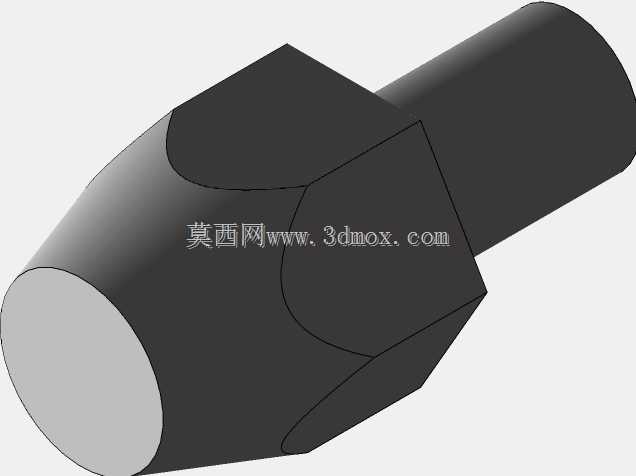

　　从结构设计逻辑来看，这个套筒采用整体式厚壁圆筒构型，没有多余的拼接结构，内壁做了高精度的光整加工，和钻头导向段的配合间隙控制在微米级，外壁则根据安装工位的基准孔做公差匹配，安装时直接压入设备的夹具座定位孔即可，不需要额外的紧固件做周向固定，靠过盈配合就能抵消钻削过程中的轴向反冲力和周向扭矩。很多新手做这类钻套设计时容易忽略壁厚的取值，要是壁太薄，连续加工几十件后就会出现内壁磨损、导向精度下降的问题，这个结构的壁厚取值参考了常规高速钢钻头的切削参数，在保证内孔导向长度足够的前提下，预留了足够的磨损余量，正常工况下连续加工上千件都不需要更换导向套。

　　实际应用中，这类钻夹具不光能用在变压器零部件的钻孔工序，在小型五金件、电子结构件的台钻、立加工位都能通用，安装时只需要保证套筒的轴线和主轴进给方向完全同轴，就能把孔位的位置度误差控制在0.02mm以内，比手动划线找正的加工效率提升至少三倍。它的下端面是和工件表面贴合的基准面，加工时端面和工件表面完全贴合，能避免钻削刚开始时的钻头滑移问题，尤其是针对薄板类工件钻孔，这种端面贴合的结构能有效防止工件被钻头带起变形。

　　设计时还考虑了排屑的适配性，套筒的内孔直径比对应加工的钻头直径大0.01-0.03mm，既不会因为间隙太大导致导向失效，也不会因为间隙太小卡住钻屑，钻削过程中产生的细铁屑能顺着钻头的排屑槽从套筒上端排出，不会积在套筒内壁和钻头之间加剧磨损。套筒的上端做了微小的倒角处理，更换钻头时能顺利导入内孔，不需要反复对准找正，减少换刀的辅助时间。

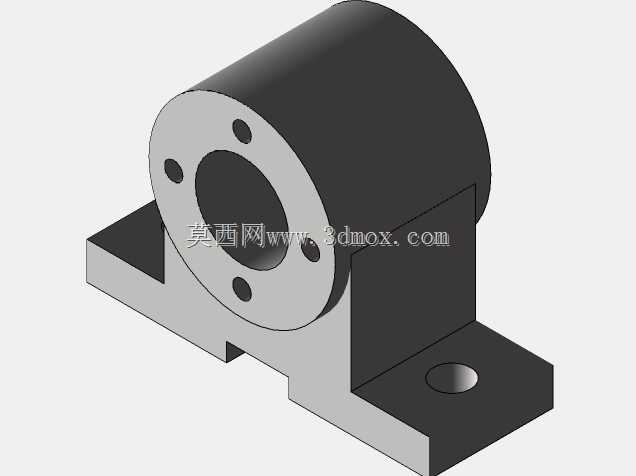

　　从安装边界来看，这类套筒的外径公差采用m6级过盈配合，和夹具座上的H7级基准孔匹配，压入后不需要额外的定位销就能完全固定，轴向没有突出的安装结构，整体长度可以根据不同的加工深度做调整，只要保证钻头进入工件前有至少1.5倍钻头直径的导向长度，就能满足加工精度要求。日常维护时只需要定期检查内壁的磨损量，当内壁和钻头的配合间隙超过0.05mm时直接更换套筒即可，不需要对整套夹具做拆解调整，维护成本非常低，非常适合中小批量的电子零部件、五金结构件钻削加工工位使用。很多车间在做电源变压器的引脚安装孔、铁芯固定孔加工时，都会优先选用这种整体式套筒钻套，相比可调式钻夹具，它的结构更简单，故障率更低，不需要频繁调整导向间隙，新员工经过简单培训就能完成安装和更换，不会因为工装调整失误导致批量工件报废。
