壁挂式弧形承托安装支架结构设计

　　日常做结构设计时，这类壁挂式弧形承托件的应用场景其实覆盖得很广，从公共区域的无障碍扶手配套固定座、小型设备壁挂承托支架，到工业机柜旁的管线承托构件、商用空间的置物挂架支撑件，都能看到同构型结构的身影，很多刚入行的工程师容易把这类零件当成简单的钣金折弯件处理，实际落地时往往会忽略安装边界与受力形变的匹配问题，最终导致安装后出现承托下垂、固定孔位错位的问题。

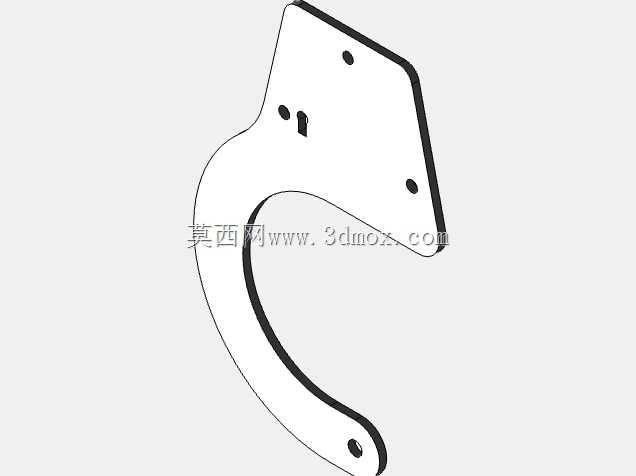

　　从结构功能上看，这个构件核心承担两个作用，一是通过平板段的多个安装孔与墙面、安装基面完成刚性固定，二是通过弧形延伸段向外延伸出承托位点，为需要挂载的杆件、小型设备提供支撑力。设计时首先要确定的是安装基面的适配性，平板段的三个固定孔采用了非对称排布，靠上的两个孔位靠近平板上边缘，靠下的孔位贴近弧形段的折弯起始位置，这种排布方式不是随意设置的——壁挂件受力时，最大的应力集中点就在平板与弧形段的衔接折弯处，把下方固定孔设置在应力集中区旁，能直接通过紧固件的锁紧力抵消大部分折弯处的形变力矩，避免长期承重后折弯处出现金属疲劳开裂。靠上的两个孔位则承担整体抗倾覆的作用，当弧形段末端承受向下的荷载时，平板上边缘会产生向外的翘起趋势，两个对称的上孔位能将这个翘起力均匀分散到安装基面上，不会出现单孔受力过大被拉脱的问题。

　　弧形段的曲率设计也有实际考量，这个圆弧不是单纯为了外观做的造型，而是根据承托对象的外径匹配的弧度，比如用来固定圆管扶手时，弧形段的内弧面可以和圆管外壁完全贴合，焊接或者用紧固件固定时，接触面积足够大，不会出现线接触导致的应力集中；如果用来承托小型设备的边角，平滑的弧形过渡也能避免直角结构对设备外壳的剐蹭，同时减少人员经过时被棱角磕碰的风险。弧形段末端的小孔是辅助固定位，当承托荷载较大时，可以在这个孔位加装紧固件，和被承托物件做二次固定，防止物件沿弧面滑动移位。

　　做这类零件的三维建模时，首先要确认安装边界的尺寸限制：平板段的整体宽度要匹配常用的安装基面，比如砖混墙面、型钢立柱的常见安装宽度，不能过宽导致无法在窄基面上安装，也不能过窄导致固定孔距太小影响锁紧稳定性；平板上的固定孔中心距要符合常规膨胀螺丝、机丝螺丝的安装间距要求，预留足够的扳手操作空间，不能出现孔位太近导致紧固件无法锁紧的问题。弧形段的延伸长度要根据实际承托需求确定，延伸过长会导致力臂过大，增加折弯处的受力负荷，需要对应增加板材厚度，延伸过短则无法为承托对象提供足够的支撑位点，容易出现固定不稳的问题。

　　很多新手在做这类钣金类支架设计时，容易忽略折弯处的工艺圆角，直接做直角折弯，实际生产时钣金折弯会自然形成内R角，如果建模时不预留这个工艺尺寸，会导致折弯后平板段的孔位出现偏移，安装时无法和基面的预装孔对齐。另外这个零件的边缘做了收边处理，所有外露的边缘都没有尖锐的毛刺边，这也是工业五金件必须考虑的安全设计，不管是安装过程还是后期使用，都能避免划伤操作人员。

　　从受力模拟的角度看，这类构件的荷载方向基本是垂直向下作用在弧形段末端，建模时需要重点校核折弯处的截面抗弯强度，如果是采用冷轧钢板制作，板材厚度要根据额定承重选择，常规的轻型承托场景用2mm厚度的冷轧板即可满足强度要求，如果承托重量更大的设备，则需要对应增加板材厚度，或者在折弯处增设加强筋结构，不过从这个模型的结构来看，它的定位是轻型承托支架，不需要额外增加加强筋，靠板材自身的折弯强度就能满足使用需求。

　　安装时的注意点也需要在结构设计时提前考虑，平板段靠上的两个孔位做了沉头设计吗？从模型的结构来看，平板上的孔位是通孔，实际生产时可以根据选用的紧固件类型选择是否做沉孔处理，如果用沉头螺丝安装，螺丝锁紧后表面平整，不会有凸起的螺丝头影响后续部件的安装；如果用外六角膨胀螺丝，则不需要沉孔，直接通孔即可，预留足够的螺丝头容纳空间。弧形段与平板段的折弯角度是90度向外延伸吗？不对，从结构形态看，弧形段是从平板下方向前平滑弯曲，整体形成一个向外探出的承托钩形态，这种形态相比直角折弯的支架，受力传递更均匀，荷载会沿着弧形曲面平滑传递到平板固定段，不会在折弯处形成明显的应力拐点，长期使用的结构稳定性更好。

　　另外这个零件的表面处理方式也可以根据使用场景选择，室内干燥环境可以采用喷塑处理，成本低且外观整洁；如果是在潮湿或者户外环境使用，则需要做镀锌或者不锈钢材质，提升防锈耐腐蚀能力。建模时还要注意所有孔位的边缘都要做去毛刺处理，避免安装时螺丝孔边缘的毛刺影响紧固件的锁紧精度，也防止安装人员被毛刺划伤。
