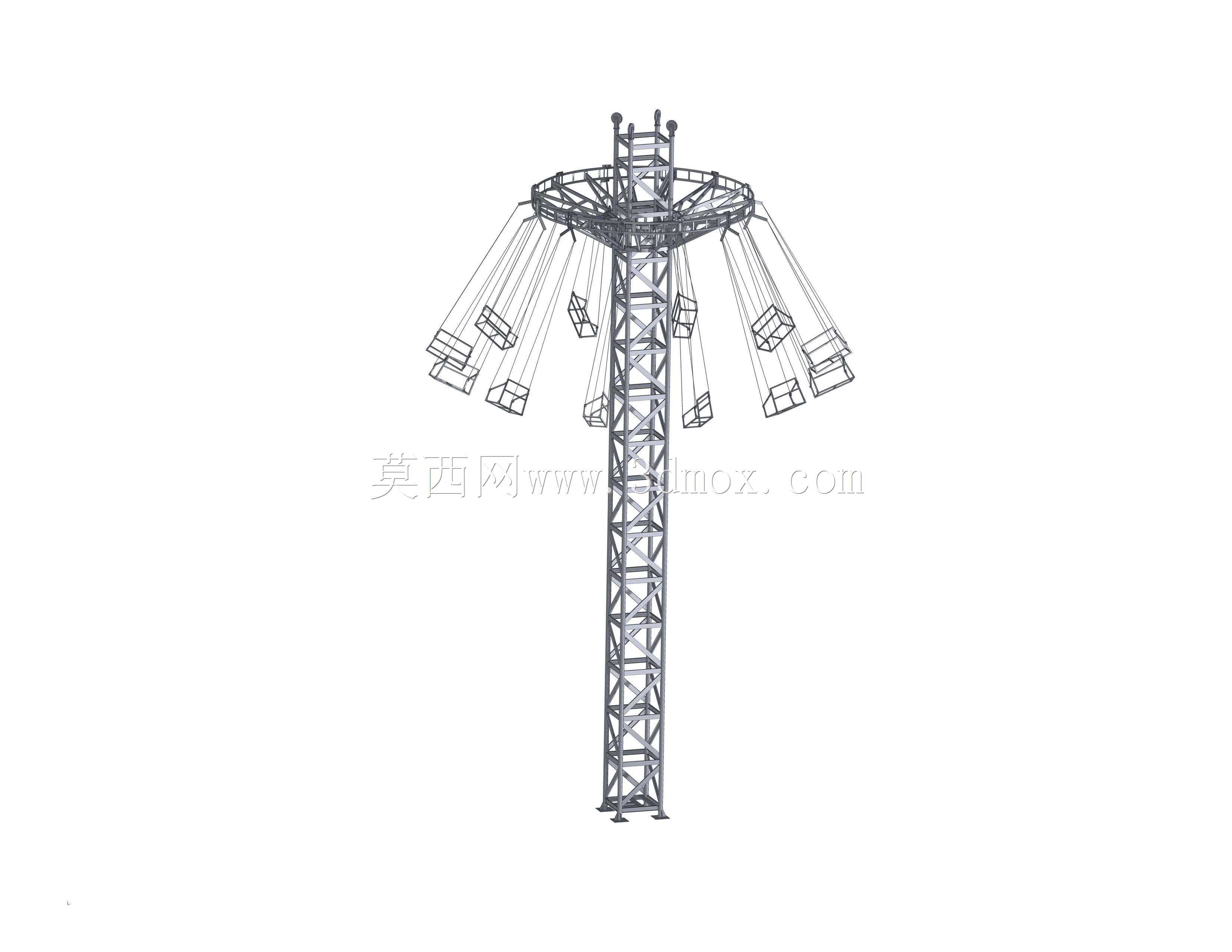

高空飞椅游乐设施结构三维设计

　　该设备属于大型户外游艺机械，主要应用于综合游乐园、城市主题乐园、文旅景区游乐区、大型商圈户外游乐板块等场景，作为承载高空旋转摆动类体验的核心设备，为游客提供离心摆动结合高空视野的游乐体验，是中大型游乐场内具备高客流吸引力的标志性游艺设备之一。设备运行时，顶部转盘带动悬挂的座椅组围绕中心立柱做圆周旋转，同时随转盘抬升实现高度变化，在离心力作用下座椅自然向外摆开，形成飞旋摆动的运行效果，单次可承载多名游客同时体验，运行过程平稳可控，适配不同年龄段符合乘坐要求的游客使用。

　　从结构设计层面来看，整体采用桁架式中心立柱作为核心承载构件，格构式的桁架结构在保证整体结构强度、抗扭抗弯性能的前提下，有效降低了主体结构的自重，减少了底部基础的承载负荷，立柱底部通过法兰连接结构与混凝土预埋基础固定，安装时需严格保证立柱的垂直度偏差控制在规范允许范围内，避免运行过程中出现偏载晃动。顶部的旋转转盘采用辐条式桁架结构，既保证了转盘的整体刚度，避免旋转过程中出现形变抖动，也为座椅悬挂机构提供了均匀分布的安装点位，悬挂点沿转盘圆周等距排布，保证每个座椅运行时的受力均匀，相邻座椅的悬挂间距经过反复校核，确保运行摆动过程中不会出现相邻座椅干涉碰撞的问题。

　　座椅悬挂采用柔性钢索配合刚性铰接结构，钢索承担主要的拉伸载荷，铰接结构则限制座椅的非必要摆动自由度，保证座椅在随转盘旋转摆动时始终保持平稳的乘坐姿态，不会出现过度翻转的情况，座椅本体采用框架式结构，配备安全压杆与安全带双重防护结构，与悬挂机构的连接点经过冗余强度设计，可承受多倍额定载荷的冲击。设计过程中首先明确设备的运行参数边界，根据额定承载人数、最大运行摆角、最高运行转速确定整体结构的载荷工况，对立柱、转盘、悬挂机构分别做静力学强度校核与疲劳寿命分析，重点校核立柱底部与基础连接的法兰节点、转盘与立柱连接的回转支撑节点、悬挂点与转盘的连接节点这几个高应力集中区域的结构强度，确保在满载偏载、风载荷叠加等极端工况下，各构件的应力值均低于材料的许用应力值。安装边界方面，设备整体安装需要预留足够的安全运行空间，以中心立柱为圆心，按照座椅最大外摆半径加上安全防护距离划定设备运行区，运行区外围设置高度不低于规范要求的安全防护围栏，围栏出入口设置联锁装置，设备运行时围栏门无法开启，避免无关人员闯入运行区域。设备底部基础需根据场地的地质条件做专门的预埋设计，预埋地脚螺栓的规格、埋深、混凝土强度等级均需匹配设备的总重量与运行动载荷要求，基础表面的水平度需控制在允许偏差范围内，保证立柱安装后的垂直度符合要求。

　　电气控制部分的走线全部沿立柱内部的桁架空腔布设，避免线缆外露受到风吹日晒造成老化，回转支撑部位设置导电滑环结构，保证旋转过程中供电与控制信号的稳定传输，设备配备多重安全保护装置，包括转速检测、摆角检测、锁紧装置检测、紧急制动装置等，一旦运行参数超出设定阈值，会自动触发减速停机流程，保障运行安全。整体结构的模块化设计程度较高，立柱分为多段桁架单元，运输时可拆分装运，现场安装时通过法兰螺栓拼接，转盘也分为多个扇形桁架单元，现场拼接后再与中心回转机构连接，大幅降低了大型构件的运输难度与现场吊装难度，安装过程中可通过调整各段桁架的连接精度来保证整体结构的形位公差符合设计要求。
