三爪式轴承拆卸拉马结构设计

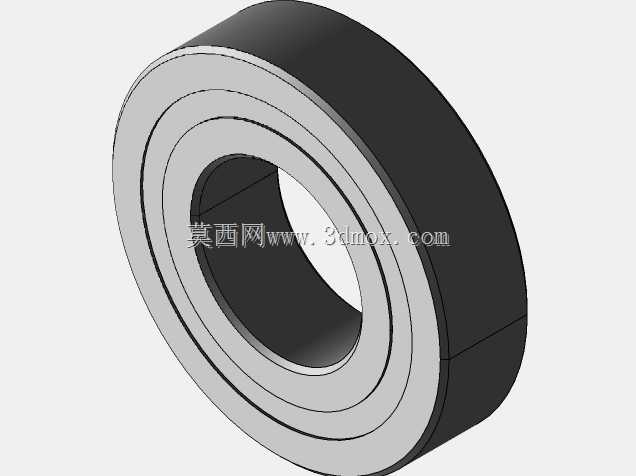

　　在设备运维、机械装配的现场场景里，过盈配合的轴承拆卸一直是一线检修人员绕不开的作业环节，直接敲击、撬别很容易损伤轴承内圈、配合轴颈甚至相邻的壳体安装面，这款三爪结构的轴承拉杆（拉马）就是针对这类作业痛点设计的专用工装。从实际使用场景来看，不管是车间里中小型电机的端盖轴承更换、减速机输入输出轴的轴承拆换，还是生产线传动辊道的轴承维护，这类拉具都能适配多数常规尺寸的深沟球轴承、圆锥滚子轴承的拆卸作业，不需要额外搭配复杂的动力源，纯手动操作就能完成施力，适合没有气源、液压源的野外检修、零散维保场景使用。

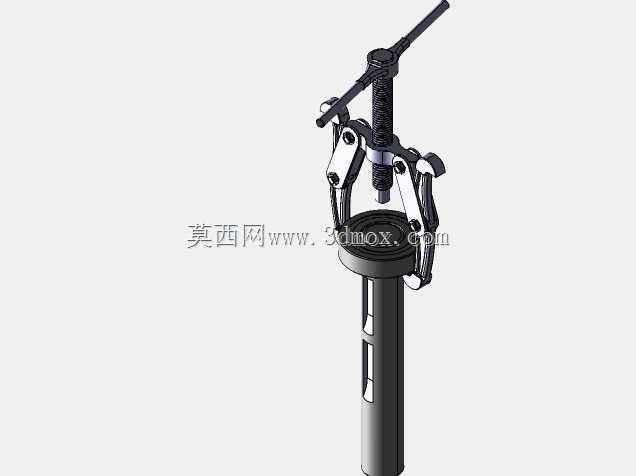

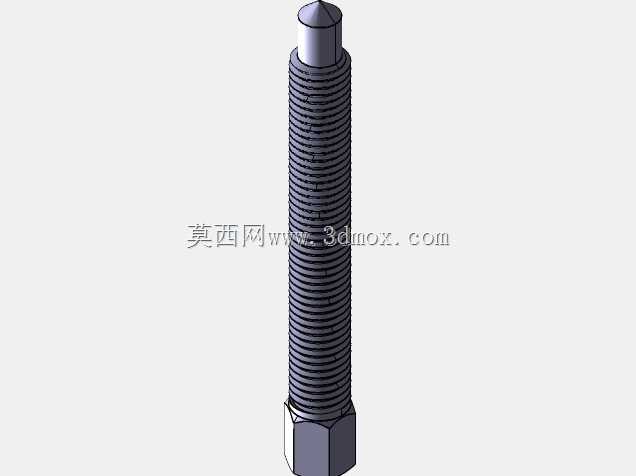

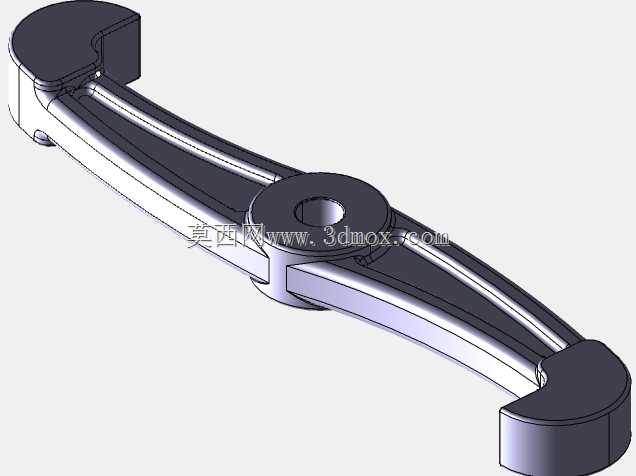

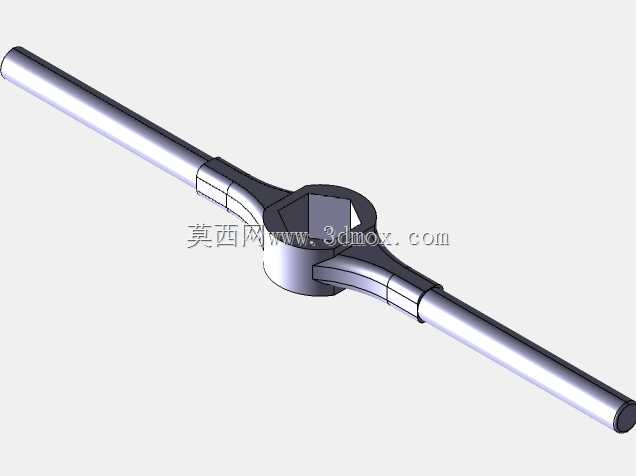

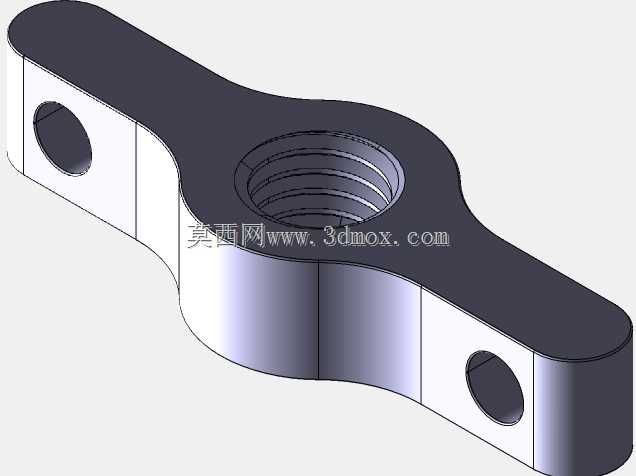

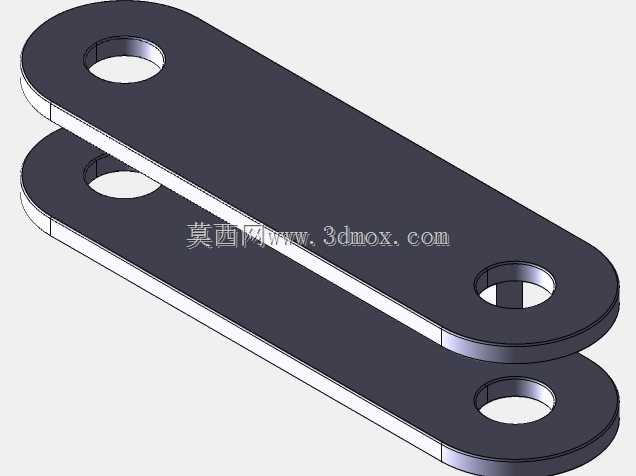

　　从功能特性上看，这款拉马采用三爪同步勾拉的结构设计，三个勾爪沿中心螺杆周向均匀分布，作业时可以同步勾住轴承内圈的下端面，中心螺杆的顶端抵在轴端的中心定位孔上，转动顶部的加力杆时，螺杆会沿轴向缓慢进给，通过螺纹副的增力作用，把旋转力矩转化为轴向的拉拔力，平稳把轴承从轴颈上拉出，不会出现单侧受力导致的轴承歪斜、卡滞问题，能最大程度避免拆卸过程中对轴表面、轴承本身的损伤。勾爪和中心架的连接采用铰接结构，每个勾爪都能绕铰接点小范围摆动，既可以适配不同外径的轴承，也能在拉拔过程中自动调整勾接角度，保证勾爪和轴承端面的贴合度，防止拉拔过程中脱爪打滑。中心螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，能承受更大的拉拔力，同时螺纹副的自锁性能更好，施力过程中不会出现倒转卸力的情况，作业安全性更有保障。顶部的加力杆采用穿装式设计，可以根据需要的力矩大小更换不同长度的加力杆，需要大拉拔力时换长杆就能省力，日常收纳时可以把加力杆抽出，减少整体存放占用的空间。

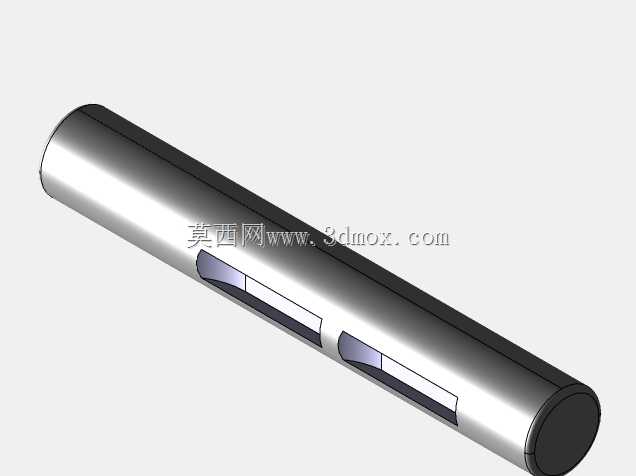

　　从设计思路层面来说，这款结构没有采用复杂的液压、电动驱动结构，完全靠纯机械螺纹副实现力的放大，核心是追求结构可靠性和场景适配性，没有多余的冗余零件，所有部件都围绕“平稳拉拔、不损伤工件、操作简便”三个核心需求设计。三爪的铰接位置经过受力校核，当拉拔力达到额定上限时，铰接点的应力集中位置做了圆弧过渡处理，不会出现应力断裂的问题；中心架的导向槽对勾爪的摆动范围做了限位，防止勾爪张开角度过大导致勾接深度不足，同时也能避免三爪张开不同步导致的偏心问题。中心螺杆的底端做了球面顶头设计，顶在轴端中心孔时可以自动找正，不会因为轴端平面的微小倾斜导致螺杆偏斜，保证拉拔力始终沿轴的轴向方向，避免轴承受侧向力出现内圈变形。

　　从安装边界和尺寸适配来看，这款拉马的三个勾爪最大张开直径可以覆盖常规中小型设备常用的轴承外径范围，最小收拢直径可以适配小规格的微型轴承拆卸，拉拔的有效行程可以满足多数轴颈上轴承的安装距离要求，不需要额外加装接长杆就能完成常规拆卸作业。整体结构的外径尺寸控制合理，在设备周边空间局促的场景下，比如电机端盖内部、减速机箱体的狭窄腔体内，也能顺利把勾爪伸到轴承背面完成勾接，不会因为结构体积过大被周边的壳体、筋板干涉。中心螺杆的长度经过匹配设计，当勾爪勾住轴承端面时，螺杆顶端的加力杆位置会留出足够的操作空间，转动加力杆时不会和周边的零部件发生碰撞，不需要额外拆卸周边的附属零件就能完成轴承拆卸，能有效减少检修作业的拆装工作量，缩短设备停机维护的时间。日常存放时，三个勾爪可以收拢到中心螺杆周边，整体呈细长杆状，不管是放在维修工具箱里还是随身工具包中都不会占用过多空间，适合流动检修人员随身携带。
