简易化油器本体结构三维建模设计

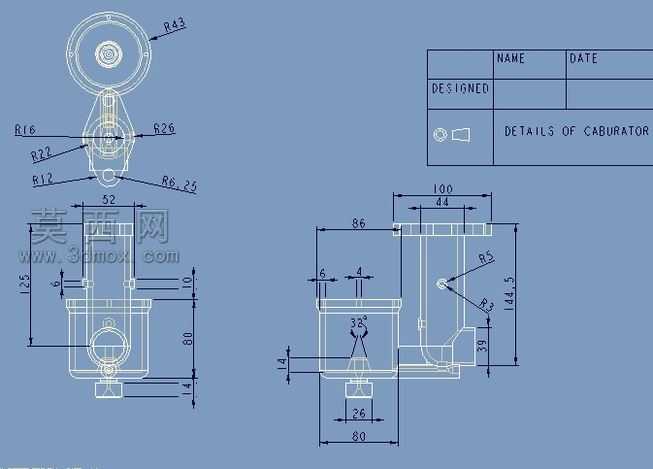

本作品为简易化油器本体的三维结构建模，采用Pro/Engineer Wildfire平台完成全参数化建模流程，建模过程遵循机械零件设计的通用规范，从基础草绘截面入手，通过拉伸、旋转、切除等基础特征命令搭建主体框架，针对化油器本体的腔体结构、油路通道、安装定位结构逐一进行特征细化，保证各结构的尺寸比例符合小型化油器的常规设计逻辑。建模过程中对本体的壁厚做了均匀化处理，避免出现壁厚突变导致的应力集中问题，同时对各通道的衔接位置做了圆角过渡处理，还原实际零件的工艺特征。渲染阶段采用哑光金属材质模拟化油器本体的铸铝材质质感，通过环境光漫反射设置凸显腔体内部的结构层次，剖面视角清晰展示了本体内部的燃油通道、进气腔室的布局关系，直观呈现化油器本体的内部构造逻辑。设计思路围绕简易化油器的核心功能展开，优先保证本体的基础结构完整性，省略了非核心的外接附件结构，聚焦本体自身的腔体连通关系、安装配合面的结构设计，既还原了化油器本体的典型结构特征，又通过简化处理降低了模型的冗余度，适合作为机械结构教学、动力系统零件认知的参考模型，能够帮助学习者快速理解化油器本体的基础构造与各部分的功能对应关系，模型的特征树逻辑清晰，参数可编辑性强，可在此基础上拓展添加节气门、油针等配套零件，完成完整化油器的装配设计。
