双孔圆弧顶支撑固定支座结构设计

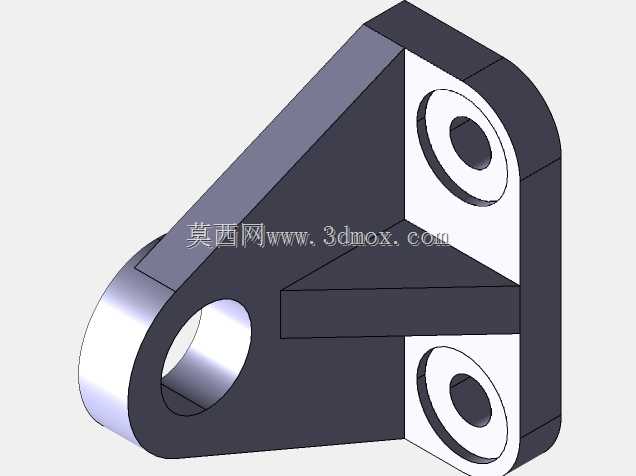

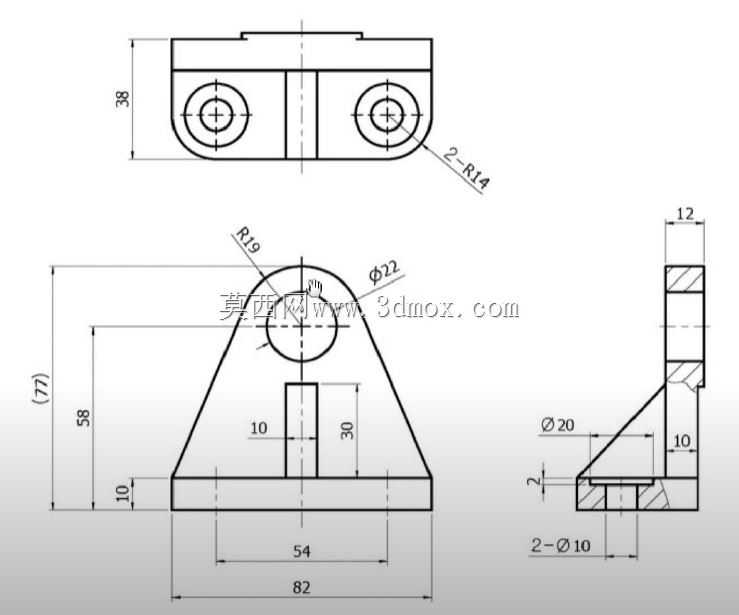

　　在各类工装夹具、小型设备机架、输送线侧边定位结构中，这类带双安装孔的圆弧顶支撑支座是十分常见的连接承载零件，日常多承担侧向定位、轴类零件辅助支撑、小型功能模块安装基座的作用，别看零件整体尺寸不大，在实际产线设备里，这类小支座的设计合理性直接影响整套机构的装配精度与长期运行稳定性。从结构细节来看，零件底部为平直安装基面，总宽度82mm，底部安装边厚度10mm，底部开设两个直径10mm的沉头安装孔，孔距54mm，沉孔深度2mm，可适配M8规格的内六角螺栓完成基座固定，安装时螺栓头完全沉入沉孔内，不会突出基面干涉后续搭载的零件。

　　支座主体为梯形支撑结构，总高度77mm，两侧斜边顺滑过渡到顶部R19的圆弧面，顶部中心开设直径22mm的通孔，可用于穿装铰接轴、定位销或者小型导向轴，孔下方开设宽度10mm、深度30mm的通槽，这个槽的作用是给穿装在顶部孔内的零件提供避让空间，也可用于嵌入卡簧、限位挡片等轴向定位零件，避免轴类零件工作时发生轴向窜动。零件上部的两个同轴R14圆弧凸台，凸台中心与顶部φ22孔同轴，凸台外圆直径38mm，相当于在孔的两端增加了轴孔配合的接触长度，能有效降低铰接轴工作时的接触压强，减少长期转动带来的磨损，提升零件的使用寿命。

　　从右侧视图能看到，零件后侧带有厚度12mm的侧装凸边，凸边上开设直径20mm的定位孔，侧装边距离支座主体侧面的距离为10mm，这个结构可以让支座同时支持底面固定和侧面固定两种安装方式，适配不同的设备安装空间，当设备底部安装空间不足时，可直接通过侧装孔把支座固定在设备立板上，不用额外加工转接件。设计这类支座的时候，首先要优先保证安装基面的平面度要求，底面与侧装面的垂直度公差需要控制在0.05mm以内，否则安装后会出现顶部孔位倾斜，导致穿装的轴类零件卡滞、转动不畅。顶部φ22孔与两侧R14凸台的同轴度公差不能低于0.03mm，避免铰接轴装配后出现偏心磨损。

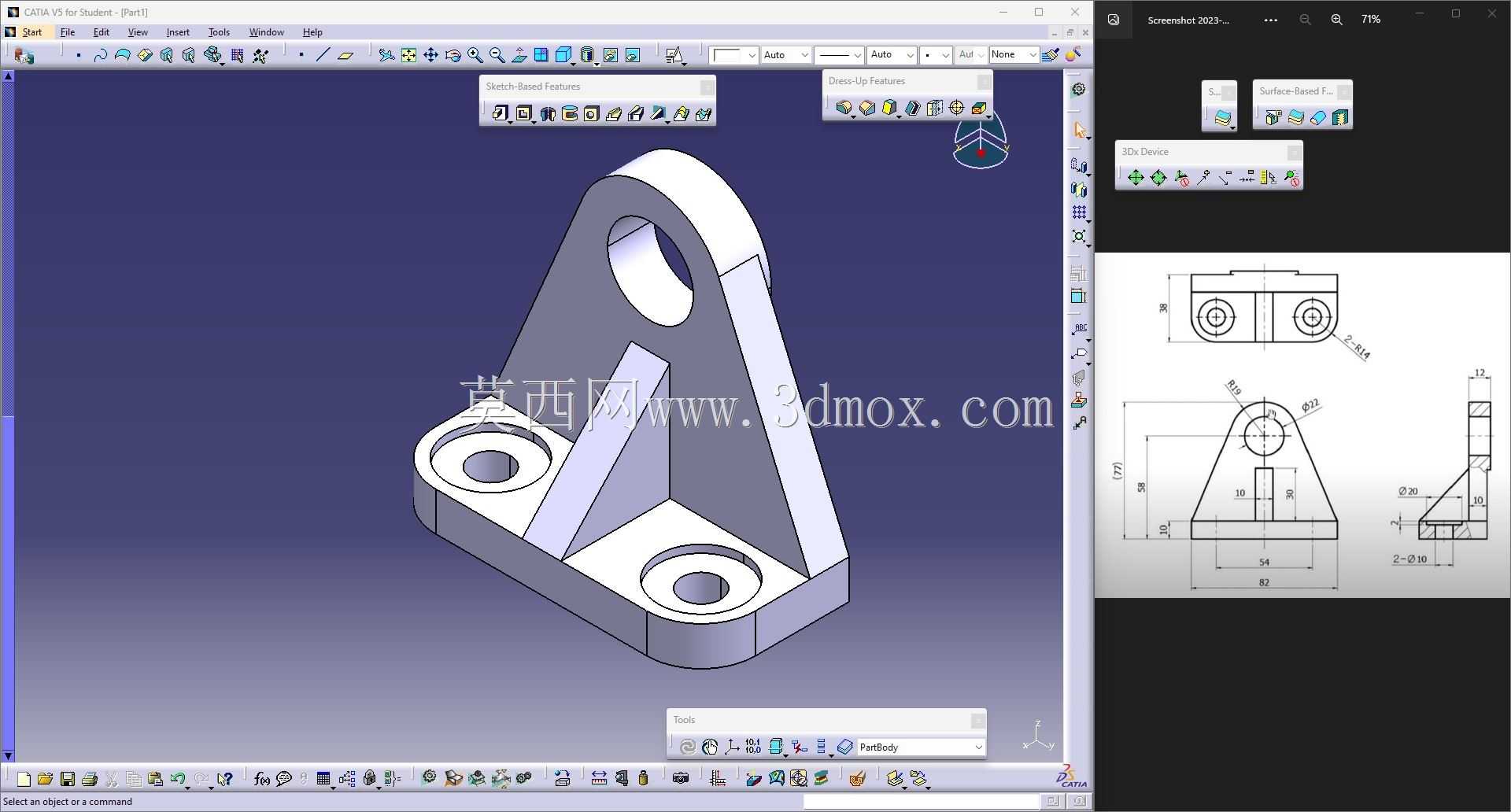

　　两个底部安装孔的位置度公差要控制在0.1mm范围内，保证批量安装时的互换性，不用现场配钻扩孔。零件的所有棱边都需要做R0.5的倒角去毛刺处理，尤其是安装孔和顶部通孔的孔口位置，避免装配时割伤操作人员，也防止应力集中导致零件受冲击时出现开裂。实际建模过程中，可以先绘制底部安装板的草图，拉伸生成基础基体，再绘制梯形支撑的轮廓拉伸合并，之后绘制顶部圆弧与凸台结构，最后切除安装孔、通槽和侧装结构，建模时要注意各个特征的尺寸约束完全对应图纸要求，尤其是R19圆弧与两侧斜边的相切约束，不能出现尖角或者过渡不顺的情况，否则后续生成工程图或者导入CAM软件做加工编程时会出现轮廓错误。这类零件一般选用45号钢加工，表面做发黑处理防锈，如果是用在有腐蚀的工况环境，也可以选用304不锈钢材质，加工时先铣削上下两个安装基准面，再以底面为基准加工各个孔位和槽体，最后做倒角去毛刺，加工完成后需要检验各个孔位的尺寸、形位公差是否符合要求，确保装配时能直接替换使用。在实际设备应用中，这类支座常被用做小型气缸的铰接尾座、传感器安装支架、导向杆的端部支撑、安全门的铰接座等场景，因为结构紧凑、安装方式灵活，同时具备足够的结构强度，能承受一定的径向载荷和冲击载荷，在各类非标自动化设备、小型机械装置中应用十分广泛。设计时还要注意零件的壁厚均匀性，支座主体的壁厚基本保持在8-10mm之间，既不会因为壁厚过薄导致结构强度不足，也不会因为壁厚过厚造成材料浪费、零件重量过大，同时均匀的壁厚也能避免热处理或者焊接加工时出现变形。顶部通槽的宽度10mm刚好适配标准的轴用挡钳操作空间，后期维护更换铰接轴时，可以直接通过这个槽拆装卡簧，不用拆卸整个支座，维护十分方便。侧装的φ20孔可以用于安装定位销，当支座采用侧面安装时，这个定位销可以承受主要的剪切力，螺栓只承担拉紧作用，大幅提升连接的可靠性，避免设备运行时因为振动导致螺栓松动、支座移位。
