手动按压式纸张打孔装置结构设计

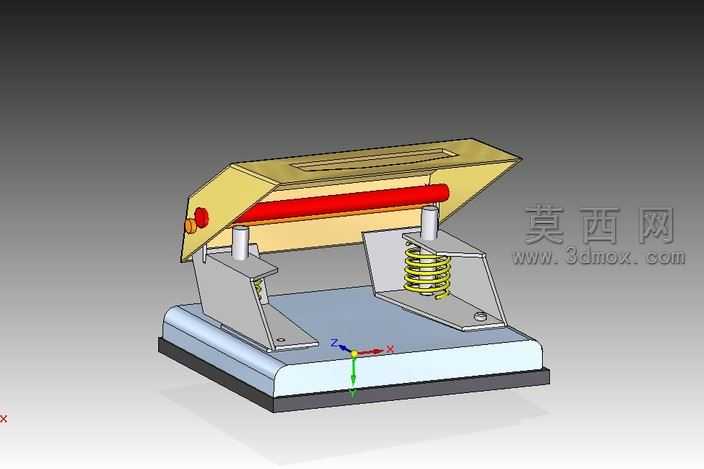

本作品为手动按压式纸张打孔装置的三维建模成果，建模过程中对装置各组成部件进行了精准的参数化构建，完整还原了装置的功能结构与装配逻辑。建模阶段首先搭建底部基座结构，基座采用分层设计，底层为防滑承重底座，上层为定位工作台，工作台表面预留打孔落料槽与纸张定位挡边，确保纸张放置时的位置精度，基座两侧设置立式支撑臂，作为上部按压结构的安装载体。上部按压架采用翻盖式杠杆结构，架体为钣金折弯成型的罩壳结构，既作为按压施力的握持部位，也对内部打孔组件起到防护作用，按压架与两侧支撑臂通过销轴实现铰接，形成稳定的杠杆转动副，可将手部施加的下压力放大传递至打孔执行端。复位机构采用圆柱螺旋压缩弹簧，弹簧安装于单侧支撑臂与按压架之间，建模时严格按照弹簧标准参数绘制螺旋线与簧丝截面，确保弹簧的刚度参数与复位行程匹配实际使用需求，当按压动作完成后，弹簧可驱动按压架自动回弹至初始位置，为下一次打孔动作做好准备。打孔执行组件包含横向布置的打孔刀轴与对应冲孔凹模，刀轴采用圆柱直杆结构，表面做光滑处理减少下压阻力，凹模嵌入基座工作台内，与刀轴保持严格的同轴度，确保打孔时切口整齐无毛刺。材质渲染阶段，基座部分采用哑光工程塑料材质，呈现细腻的磨砂质感；支撑臂与按压架采用金属钣金材质，表面做浅黄色彩涂处理，还原常见办公打孔器的外观特征；弹簧采用镀锌金属材质，呈现亮银色金属光泽；打孔刀轴采用高碳钢材质，做发黑处理体现刃具的质感；铰接销轴采用不锈钢材质，突出金属部件的耐磨属性。整体装配过程严格遵循实际装配顺序，通过同轴、重合、平行等装配约束完成各部件的定位，活动部件预留合理的运动间隙，可在三维环境中模拟完整的按压打孔、自动复位的动作流程，验证了结构设计的合理性与运动可行性，该结构设计兼顾了操作便捷性与结构耐用性，符合手动办公文具的使用需求。
