间距2.54mm弯式双排排针接插件结构

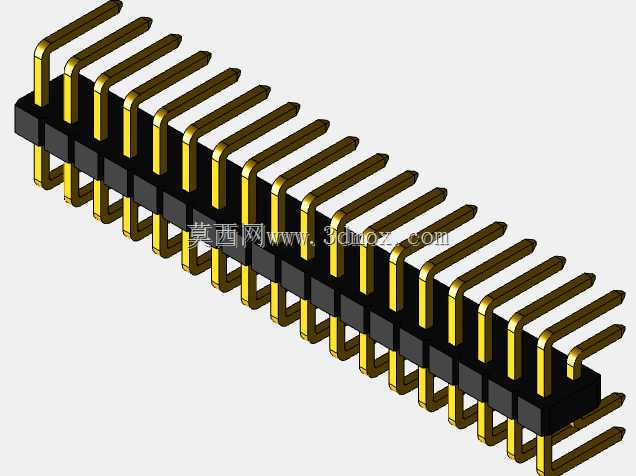

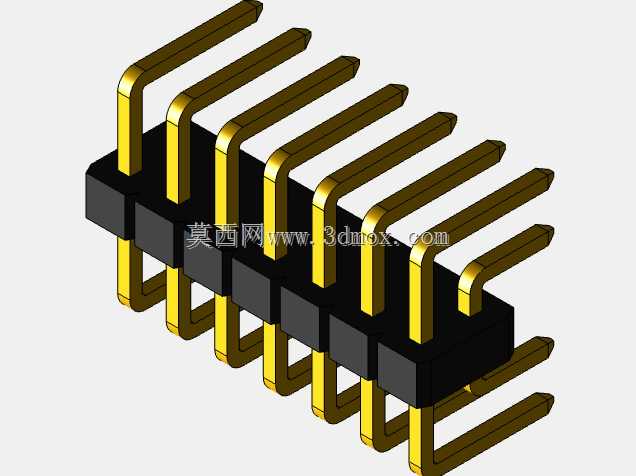

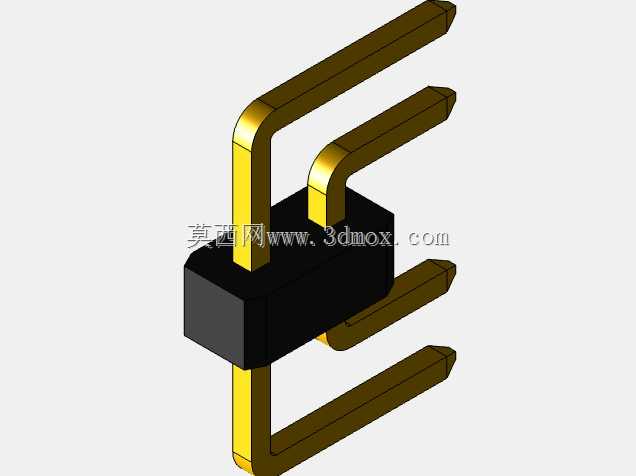

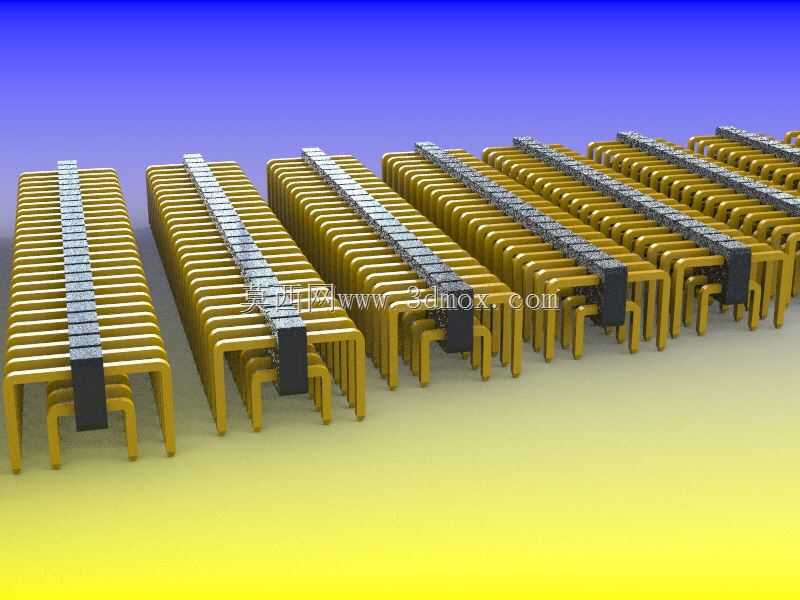

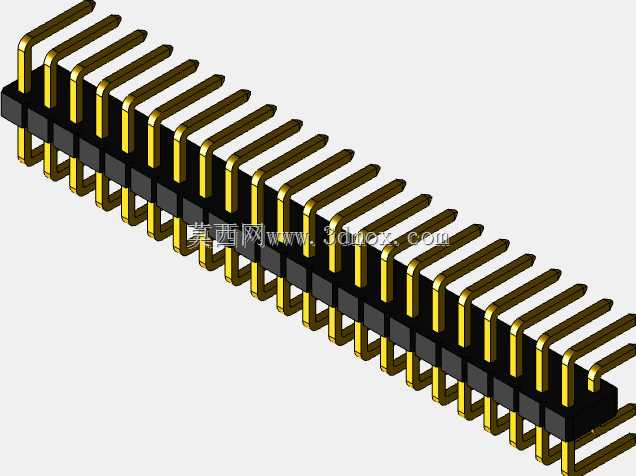

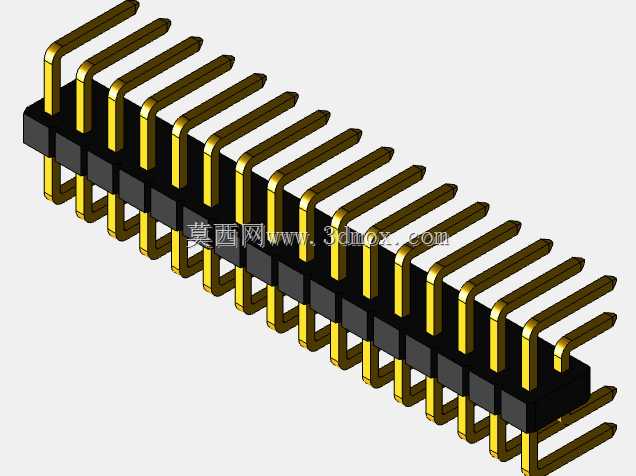

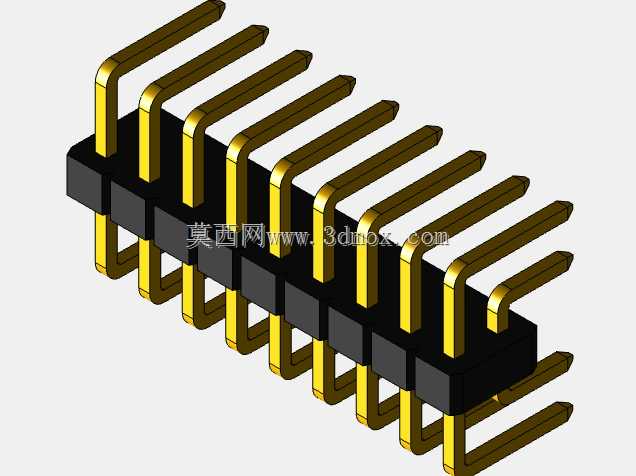

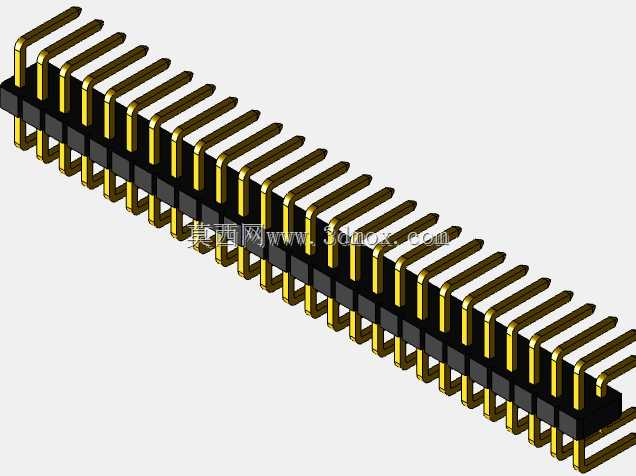

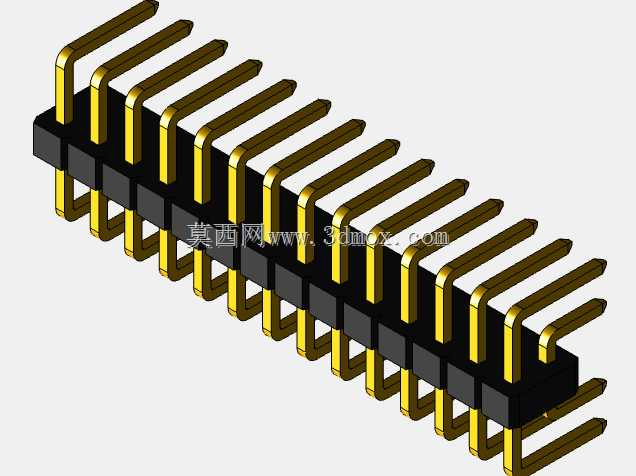

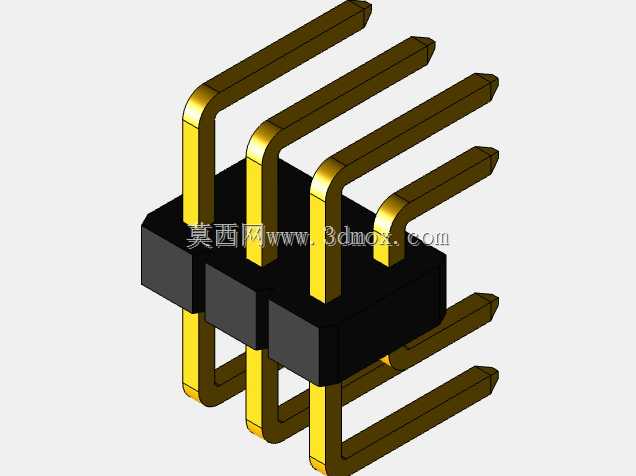

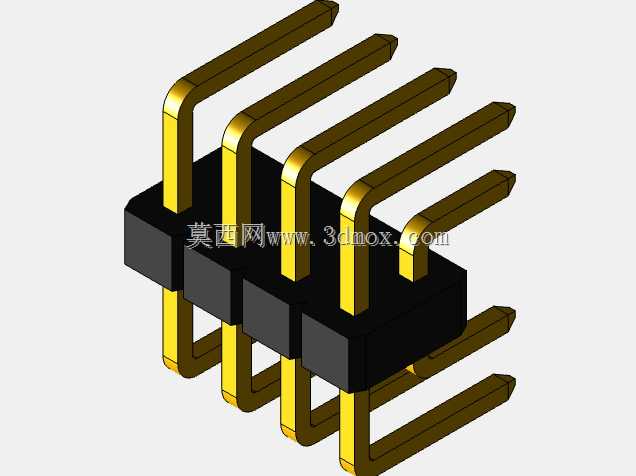

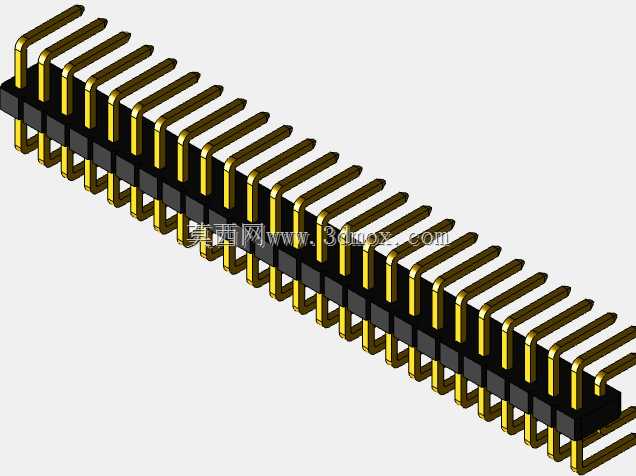

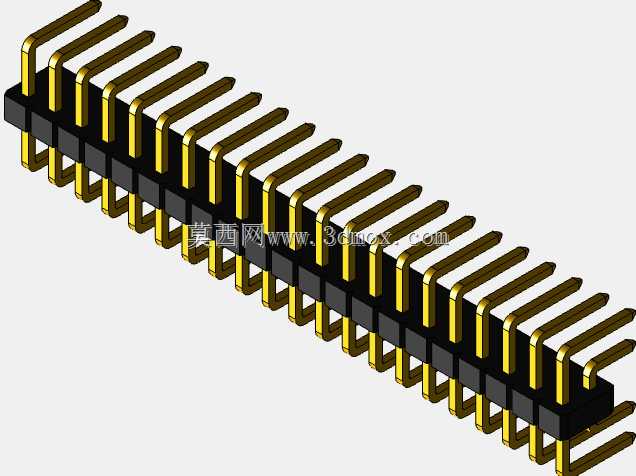

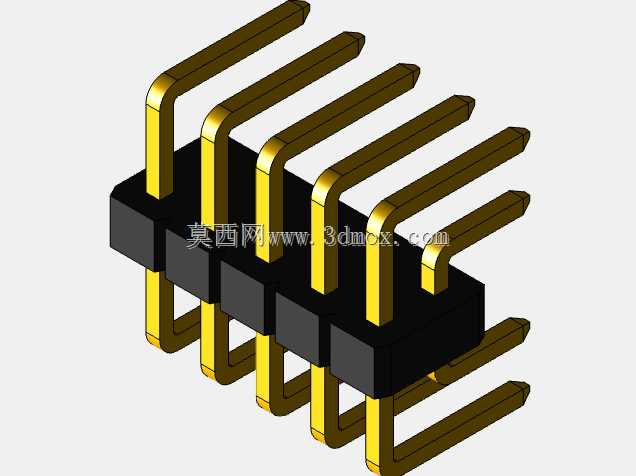

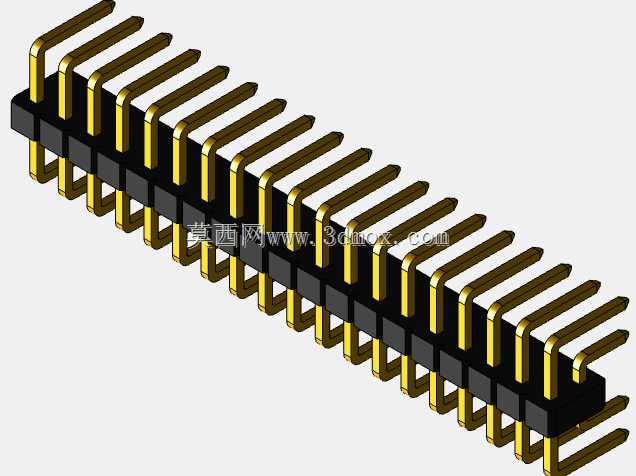

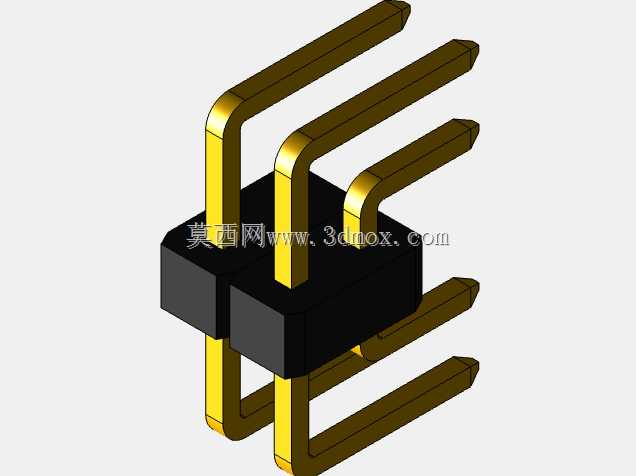

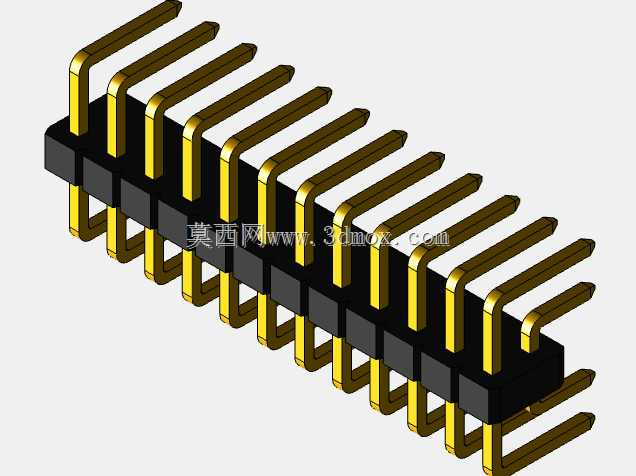

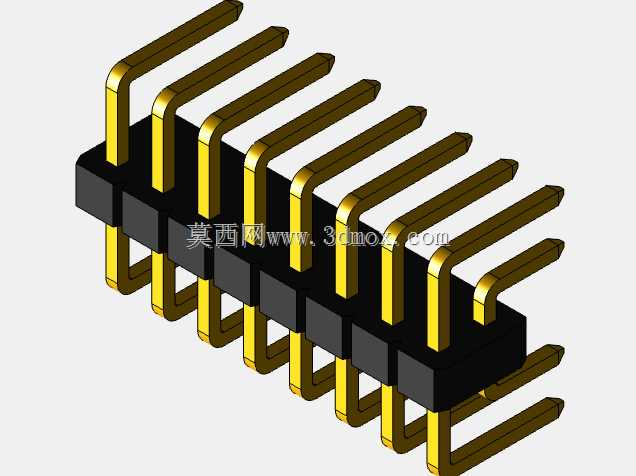

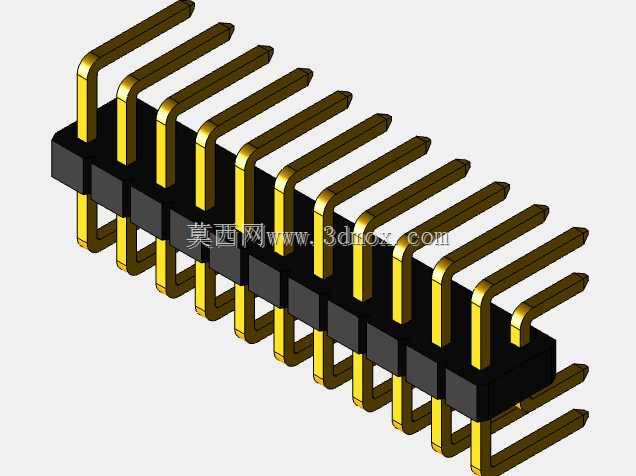

　　在消费电子、工业控制板卡、电源模块的PCB组装环节，板间连接的可靠性始终是结构工程师选型时的核心考量点，弯式双排排针作为板对板垂直连接、板对线转接场景中应用最广泛的接插件之一，其引脚成型精度、塑壳定位尺寸直接决定了SMT或THT焊接后的良率，以及长期振动工况下的接触稳定性。本次呈现的接插件采用双偶角引脚成型设计，引脚间距严格遵循2.54mm标准节距，这一间距是全球电子行业通用的通孔接插件标准尺寸，能够匹配绝大多数通用PCB的孔位设计，无需额外定制钻孔文件，可直接适配常规原型打样与批量生产的PCB加工工艺。从结构设计逻辑来看，弯式引脚的成型角度经过反复校核，引脚弯折处的圆角处理避免了直角弯折带来的应力集中问题，能够减少插件过程中引脚断裂、镀层脱落的风险，引脚端部的倒角设计则可以在自动插件机作业时顺利导入PCB焊盘孔，降低插件时的卡滞概率，提升产线组装效率。塑壳部分采用高温热塑性材料注塑成型，能够耐受波峰焊过程中的短时高温冲击，不会出现塑壳变形、引脚移位的问题，塑壳上的定位凸台可以与PCB上的定位孔配合，在焊接前完成预固定，避免过炉时接插件偏移导致的虚焊、连焊问题。

　　从安装边界来看，该排针的插装高度、引脚伸出PCB背面的长度都经过优化，既能够保证焊锡充分浸润引脚形成可靠焊点，又不会因为引脚过长导致背面元件干涉，适配板间距在8-12mm之间的板对板连接场景，常见于开关电源模块的控制板与功率板连接、工业传感器的信号转接板连接、嵌入式开发板的扩展接口连接等场景。在实际选型应用中，这类双排弯针通常与对应的双排排母配套使用，插拔力经过调校，既能够保证连接后不会因为设备运输、运行中的振动出现松脱，又不会因为插拔力过大导致维修拆卸时损坏PCB焊盘。

　　引脚表面的镀金层厚度根据应用场景不同有差异化选择，常规民用消费类产品采用薄金镀层即可满足耐蚀性要求，工业级高可靠性场景则会采用更厚的镀金层，提升长期使用中的接触稳定性，避免氧化导致的接触电阻升高、信号传输中断问题。在三维建模过程中，需要严格把控引脚的节距公差、塑壳的外形尺寸公差，通常引脚间距的公差需要控制在±0.1mm以内，塑壳的定位尺寸公差控制在±0.15mm以内，才能保证模型导出的工程图能够直接用于开模或者选型校验。很多初级工程师在建模时容易忽略引脚弯折处的内R角设计，直接采用直角弯折，这不仅不符合实际加工工艺，还会导致后续做有限元应力分析时出现应力集中的误判，无法准确评估引脚的抗疲劳性能。

　　另外，排针的塑壳与引脚之间的保持力也是设计时需要重点关注的点，塑壳内部的引脚卡位结构需要在模型中准确还原，才能模拟实际装配中引脚被塑壳固定、不会在插拔过程中出现退针的情况。在PCB Layout阶段，工程师可以直接调用该三维模型进行装配干涉检查，确认排针安装后不会与周边的电解电容、散热片、接线端子等元件出现空间干涉，提前规避打样后才发现元件装不下的问题，减少打样迭代次数，缩短产品开发周期。这类接插件虽然属于电子结构中的小型基础元件，但其尺寸精度、结构可靠性直接影响整个设备的电气连接稳定性，在轨道交通、工业自动化、电力电源等对可靠性要求较高的领域，接插件的接触失效是设备故障的常见诱因之一，因此在建模和选型时，每一个尺寸细节、每一处结构特征都需要严格对标实际量产的零件参数，不能随意简化关键结构。
