六轴伺服驱动关节型机械臂结构设计

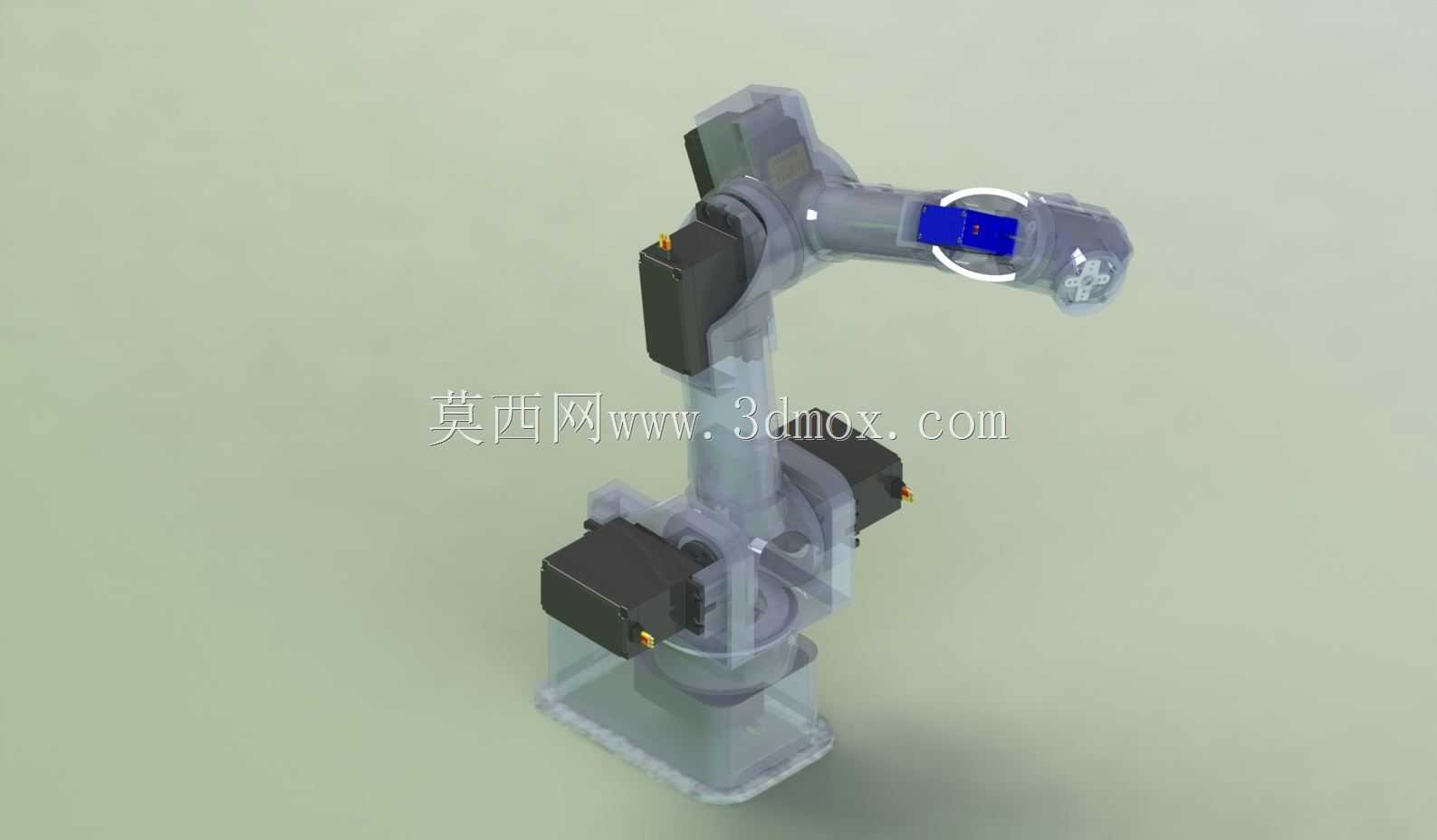

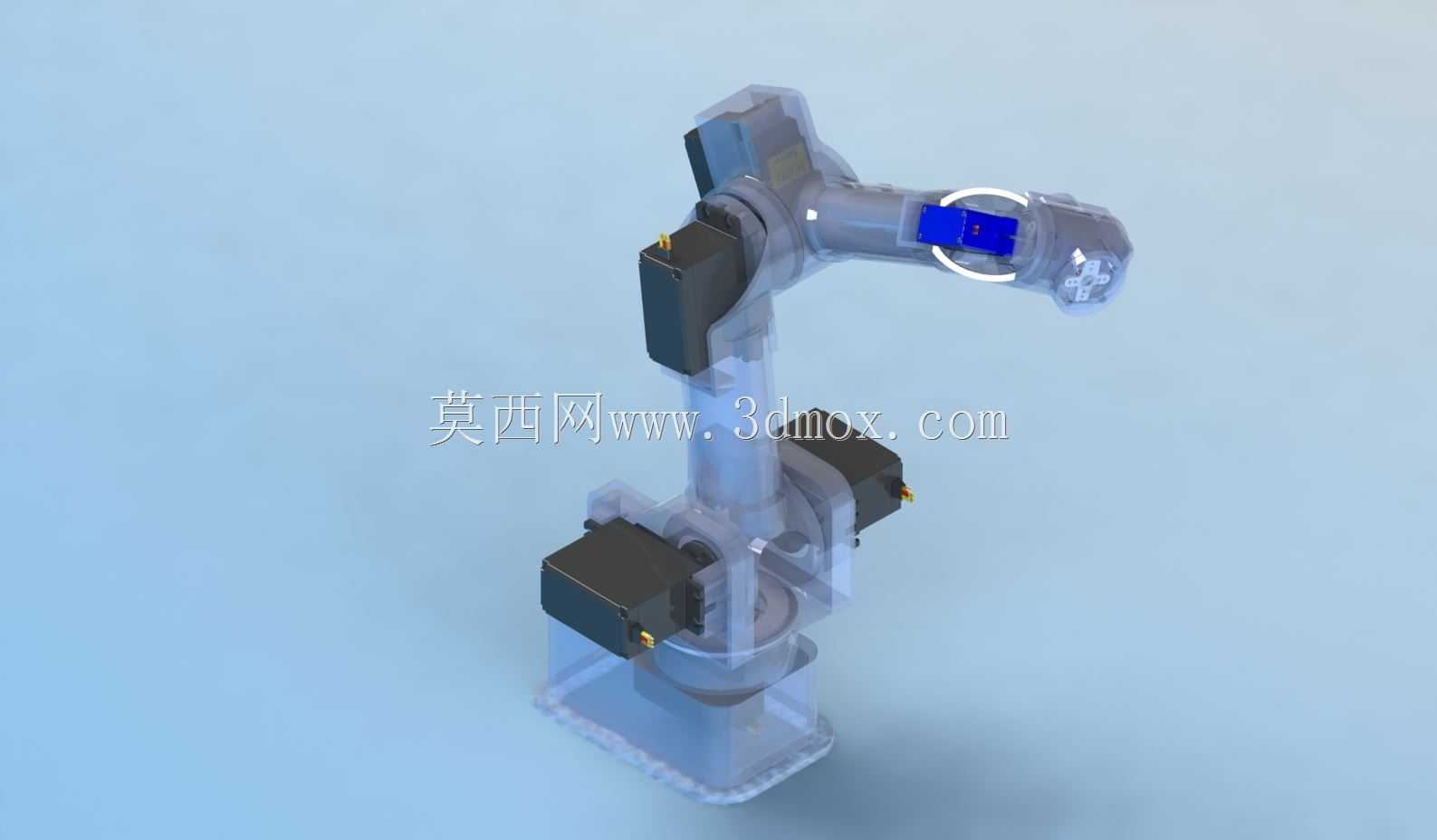

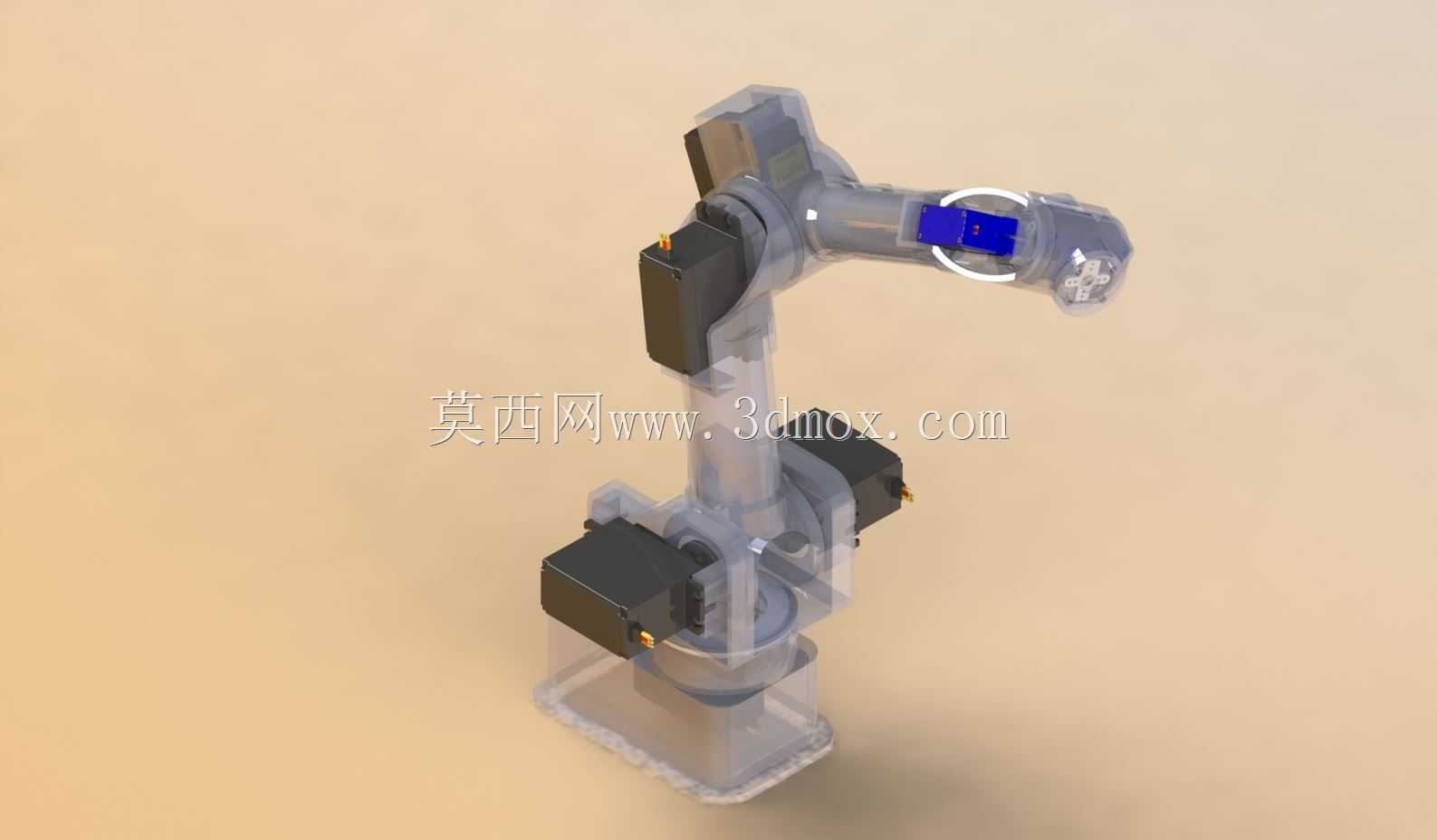

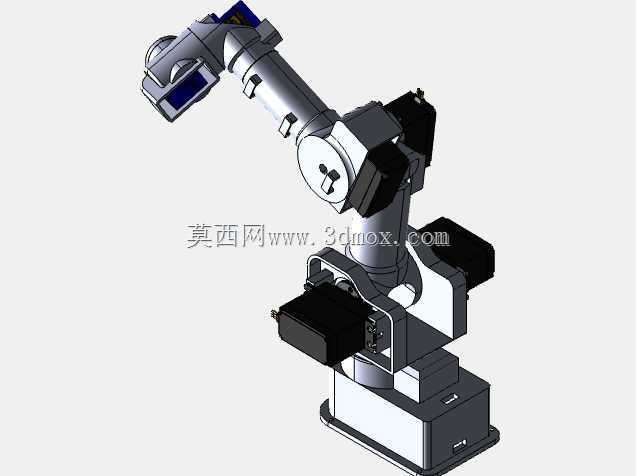

这款六轴关节型机械臂的结构设计，核心面向小型桌面级作业场景的自动化需求，可覆盖轻载搬运、点位分拣、教学演示、小型工件装配等常见工况，适配电子元器件分拣、实验室样本转运、创客教育实操等对负载要求不高但对关节灵活性有要求的应用领域。从结构布局来看，整机采用串联关节式构型，底座为方形安装基座，预留了标准安装孔位，可直接固定在桌面、工装台架或者移动小车上，安装边界的孔位间距适配常见的铝型材工作台槽距，不需要额外加工转接板就能完成固定，底座内部预留了伺服电机的走线空间与安装位，第一关节的回转支承结构采用大直径接触式设计，可承受整机偏载带来的倾覆力矩，避免长时间运行后关节出现晃动间隙。

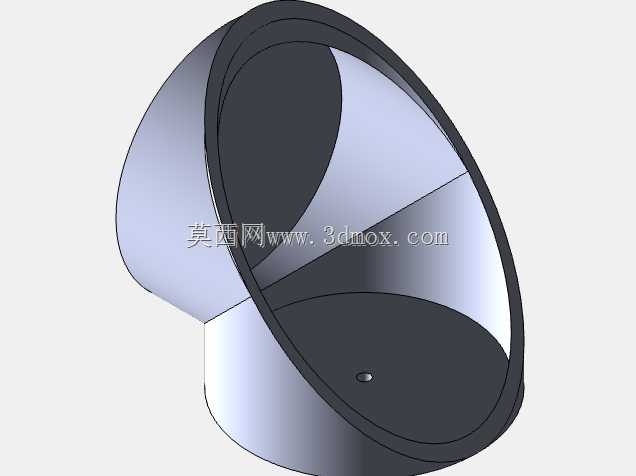

大臂与小臂的结构件采用适配3D打印的壁厚设计，整体壁厚控制在2-4mm区间，既保证了结构刚性，又能控制打印耗材的用量，关节连接处的轴承安装位预留了标准轴承的配合公差，可直接压入6系微型深沟球轴承，消除关节转动的径向窜动。腕部三个关节采用紧凑式堆叠布局，末端法兰预留了标准的工具安装接口，可适配小型夹爪、吸盘、画笔、点胶头等末端执行器，末端负载能力控制在500g以内，完全满足桌面级轻载作业的需求。

设计过程中优先考虑了3D打印的工艺可行性，所有结构件均做了无倒扣设计，打印时不需要添加大量支撑，减少后期支撑去除的工作量，同时关节处的走线槽采用内置式布局，所有伺服电机的连接线都可从结构件内部的空腔穿过，避免机械臂运动时线缆与外部结构发生剐蹭，也能提升整机外观的整洁度。各关节的转动范围做了机械限位设计，在关节转动的极限位置设置了限位凸台，避免伺服电机过转导致的线缆缠绕或者结构碰撞，同时限位凸台的位置可根据实际使用需求通过打磨或者加装垫块调整，适配不同作业场景的转动角度需求。

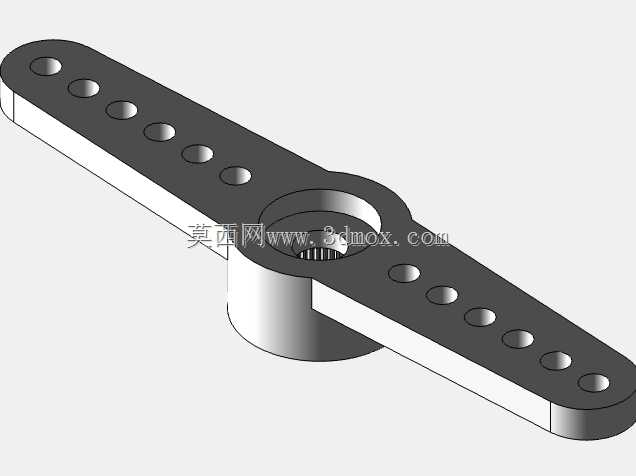

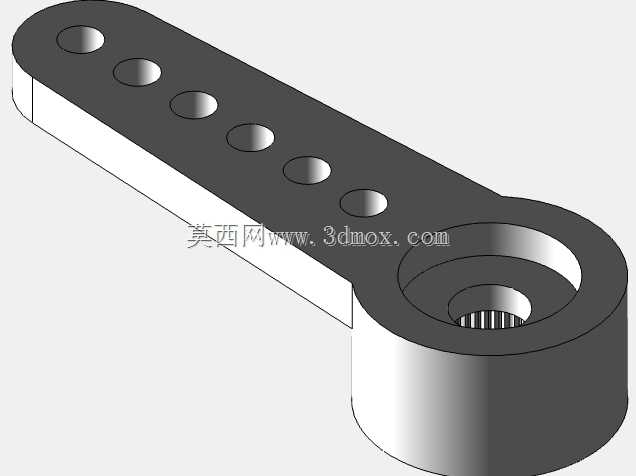

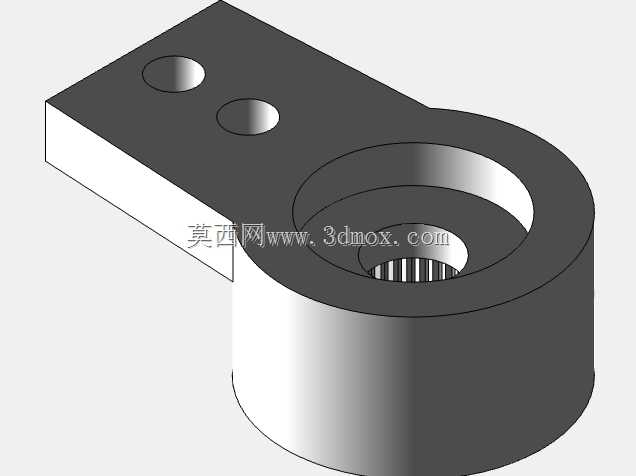

从安装尺寸来看，整机展开后最大作业半径约380mm，折叠后最小收纳尺寸可控制在200mm×150mm×280mm区间，占用桌面空间较小，适合在空间有限的工作台面部署。各关节的伺服电机安装位采用模块化设计，同规格的关节电机可直接互换，后期维护时不需要重新加工零件就能完成电机更换，降低了后期维护的成本。结构设计时没有集成电机本体模型，仅保留了电机的安装位与配合尺寸，使用者可根据自身的成本预算与精度需求，选择不同扭矩的微型伺服电机进行装配，既可以选用入门级的航模舵机实现低成本的教学演示功能，也可以选用高精度的数字伺服电机实现更高的定位精度，满足不同场景的使用需求。

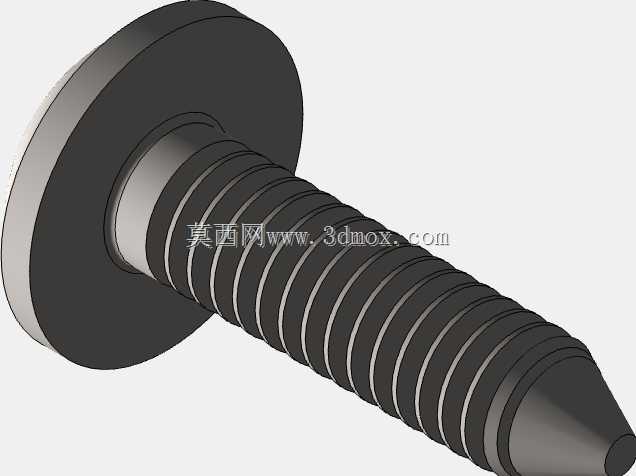

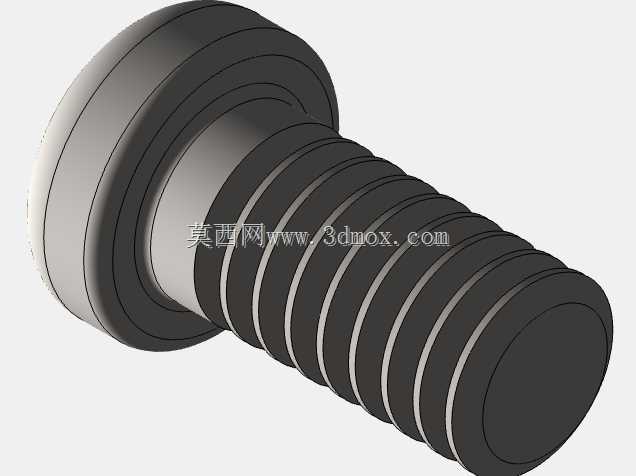

在实际应用中，这款机械臂可搭配开源的运动控制板卡实现点位控制、连续轨迹运动等功能，配合视觉模块还能完成简单的视觉分拣作业，适合创客群体进行二次开发，也可作为职业院校工业机器人专业的实操教学模型，帮助学习者理解串联机械臂的关节构型、运动学原理与结构组成。结构件的连接位置预留了标准的紧固件安装孔，全部采用公制标准螺丝进行装配，不需要特殊的定制紧固件，普通的五金店就能采购到对应的连接螺丝，降低了装配的门槛。各关节的转动副处都预留了润滑脂加注的空隙，长期运行时可定期加注润滑脂降低转动阻力，延长结构件与轴承的使用寿命。
