脚控液压升降手动调节工作台三维设计

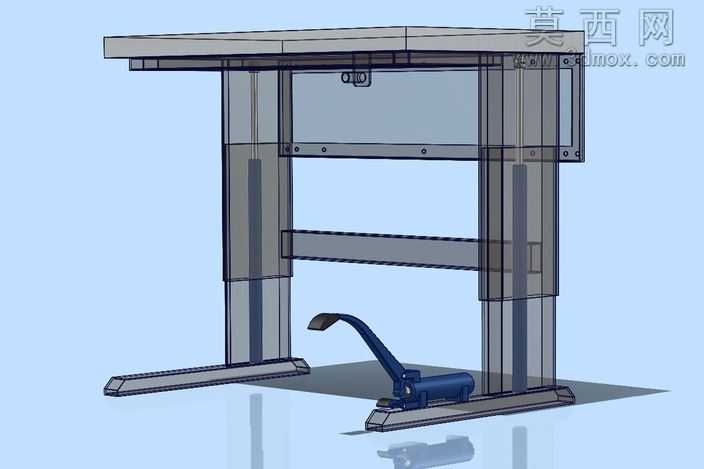

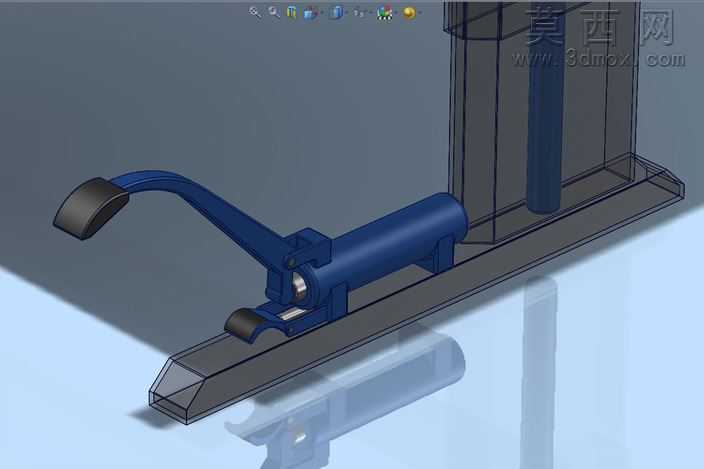

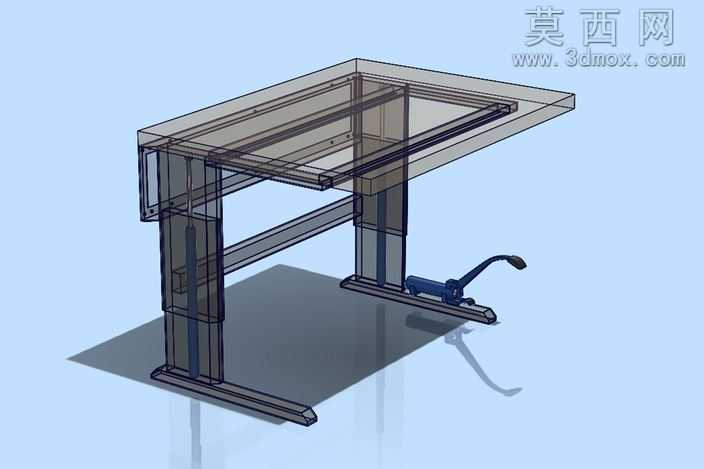

本作品为手动液压可调式工作台的三维参数化建模成果，建模阶段依托三维设计软件完成全结构1:1比例搭建，首先对工作台的双侧立式支撑腿进行结构建模，每侧支撑腿内部集成额定承载300kg至500kg的液压油缸，预留400mm的升降行程空间，保证双侧油缸的安装位同轴度与行程限位结构的尺寸精度，避免升降过程中出现卡滞问题。针对脚控操作模块，分别完成脚踏液压泵、脚踏泄压阀的独立零件建模与装配约束，将液压泵布置在工作台前侧底部的操作舒适区，泄压阀的踩踏行程与触发力度按照人体工学参数设置，匹配日常站立操作的脚部动作范围。工作台的台面框架采用矩形截面型材的结构建模，框架与升降支撑腿的连接部位设计加强筋结构，保证大负载下的结构刚性，底部支撑脚设计加宽的接地结构，提升工作台整体放置的稳定性。渲染阶段采用半透明材质对支撑腿外壳进行材质赋予，直观展示内部液压油缸、油路的排布结构，金属结构件采用磨砂工业金属材质，脚踏操作件采用防滑橡胶材质搭配哑光金属材质，台面采用耐磨工业板材材质，通过光影渲染突出结构的层次感与装配关系。设计过程中充分考虑现有常规工作台的改装适配性，整体结构对原有工作台的改动量极小，无需额外增加复杂的加工工序即可实现液压升降功能的加装；液压驱动结构相比传统机械升降结构具备更低的摩擦阻力，无需弹簧辅助即可实现15mm/s的平稳上升速率，泄压下降过程仅需轻踩泄压阀即可实现平滑匀速下降，同时在结构设计中预留了锁止机构的安装位，可加装过中心锁扣或弹簧销结构避免液压系统长期承载出现沉降，额外设计了泄压阀防护结构，防止作业过程中误触泄压阀引发安全问题，整体结构兼顾了操作便捷性、承载可靠性与改装通用性。
