全自动捆扎打包设备三维结构设计

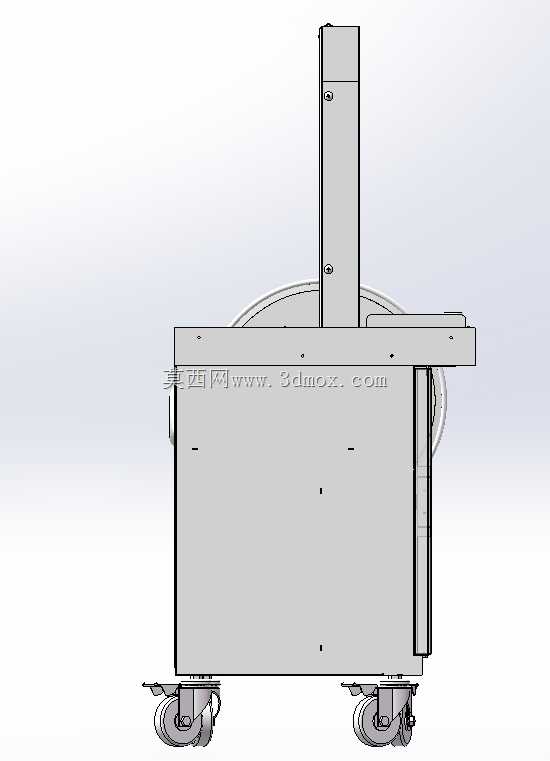

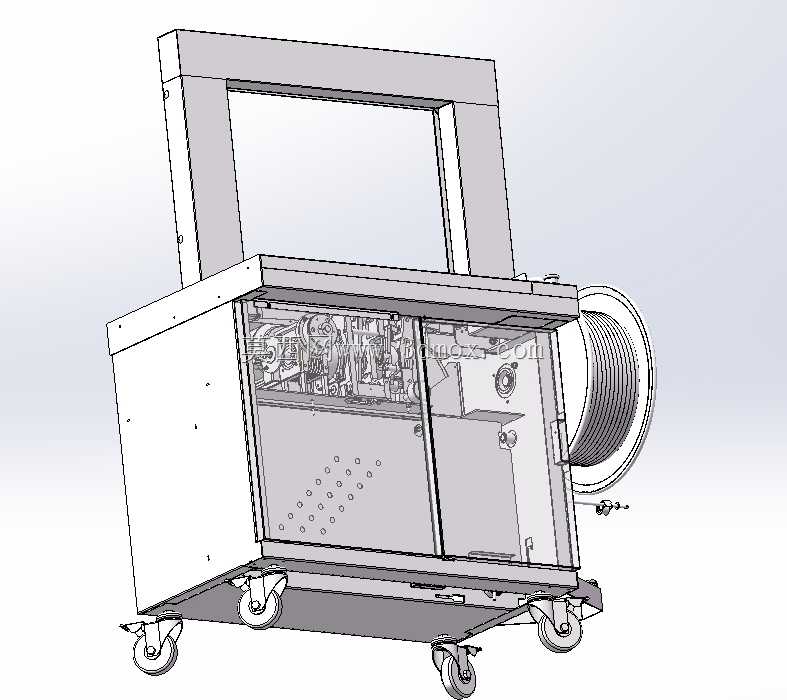

　　这款捆扎打包设备的三维结构，是针对电商仓储、印刷纸品、五金加工、食品包装等行业的批量货物捆扎需求设计的，日常生产里，这类设备常被布置在包装流水线末端，或是独立作为打包工位的核心设备，用来给纸箱、周转箱、规整形态的成件货物捆扎PP或PET打包带，替代人工穿带、拉紧、热熔粘接的重复工序，单工位捆扎效率能稳定维持在每秒一道的水平，大幅降低打包岗位的劳动强度。从结构布局来看，设备采用下置机芯、上置龙门弓架的经典布局，底部机架采用方管焊接框架结构，外部覆盖1.5mm厚的冷轧钢板护罩，护罩上开设的阵列散热孔正对内部机芯的传动与热熔组件位置，既可以避免操作人员误触内部运动部件，也能保证连续作业时热熔组件的热量及时散出，不会因为积热导致打包带粘接强度不稳定。

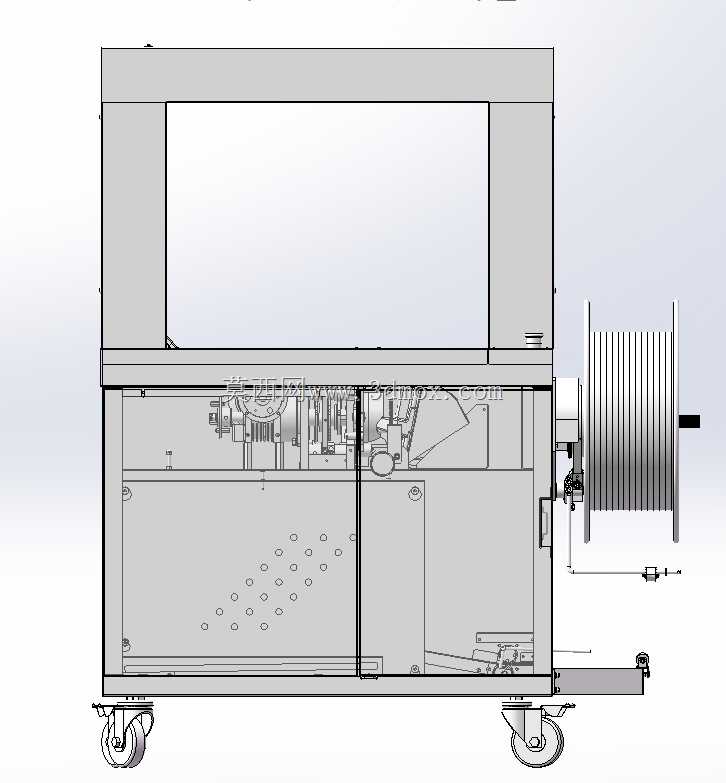

　　底部配置的四个万向脚轮中，两个带刹车锁定结构，设备移位时可以直接推行，到位后踩下刹车即可固定工位，不需要额外打膨胀螺栓固定，适配中小车间经常调整工位布局的需求。右侧外置的带盘安装位采用悬臂式轴座设计，带盘可以直接从轴端套装，更换整卷打包带时不需要拆解额外护罩，单人即可完成换带操作，带盘旁设置的阻尼制动结构，可以根据打包带的厚度调整阻尼力，避免送带过程中带盘惯性过大导致带材松脱、送带长度不准的问题。

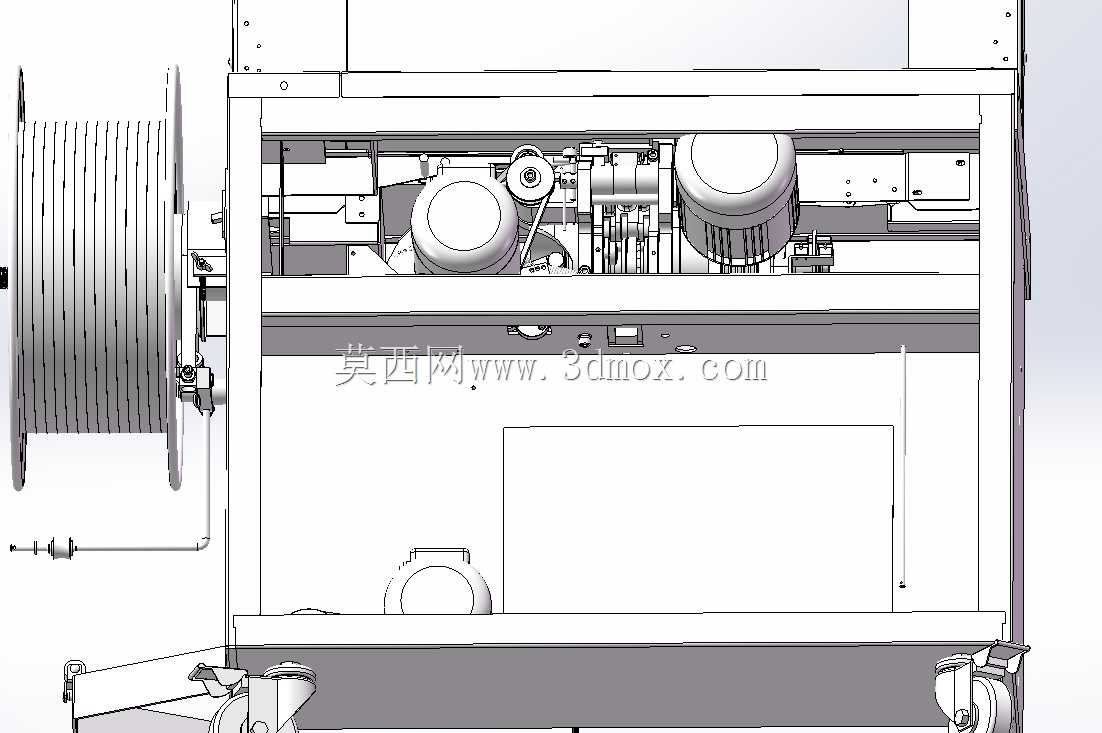

　　龙门弓架的内部开设有导带槽，送带时打包带会沿着导带槽在弓架内形成完整的环形，触发捆扎信号后，导带槽内的弹片会依次释放打包带，由机芯的拉紧机构将打包带收紧至货物表面，收紧力可以通过机芯侧的调节旋钮在10-80kg范围内调整，适配不同硬度货物的捆扎需求，不会因为收紧力过大压坏纸箱边角，也不会因为力度不足导致捆扎松散。机芯部分的结构集成了送带轮、拉紧摆臂、热熔烫头、切刀组件，所有运动副都采用自润滑轴承配合，不需要频繁加注润滑油，日常维护只需要定期清理烫头表面残留的打包带熔渣即可。设备的操作按钮布置在弓架侧方的操作面板上，包含手动送带、手动退带、急停、捆扎触发几个核心按键，面板高度设置在站立操作时的手肘位置，操作人员不需要弯腰即可完成操作。

　　从安装边界来看，设备整体占地宽度在900mm左右，深度在600mm左右，弓架内空尺寸适配常规600*400mm规格的周转箱与标准邮政纸箱，安装时只需要预留后方200mm的带盘更换空间、前方800mm的操作人员站位空间即可，不需要额外的地基处理，接入220V民用电源即可开机运行，不需要配置压缩气源，适配没有集中供气的小型加工车间使用。设计过程中，针对送带卡带的常见故障点，在导带槽的转角位置都做了R5的圆弧过渡，避免打包带在转角处因为硬折出现卡滞，同时在送带路径上设置了三个光电检测位，一旦出现送带不到位、带材用尽的情况，设备会自动停止并触发提示，避免空打损坏切刀与烫头。机架内部的走线全部采用拖链收纳，运动部件的线缆不会因为长期往复运动出现磨损破皮的问题，电气控制板安装在机架左侧的独立电气仓内，和机芯的热熔区域做了隔热隔离，避免高温影响电气元件的使用寿命。
