工业级单工位真空热成型加工设备结构

这类真空热成型设备主要面向热塑性板材的二次成型加工场景，在包装制品生产、广告标识制作、小型塑料壳体加工、厚板吸塑样件试制领域应用广泛，区别于大型连续式吸塑生产线，单工位结构更适配小批量定制、多品种换产的加工需求，在中小型加工车间、产品打样中心的装机占比逐年提升。

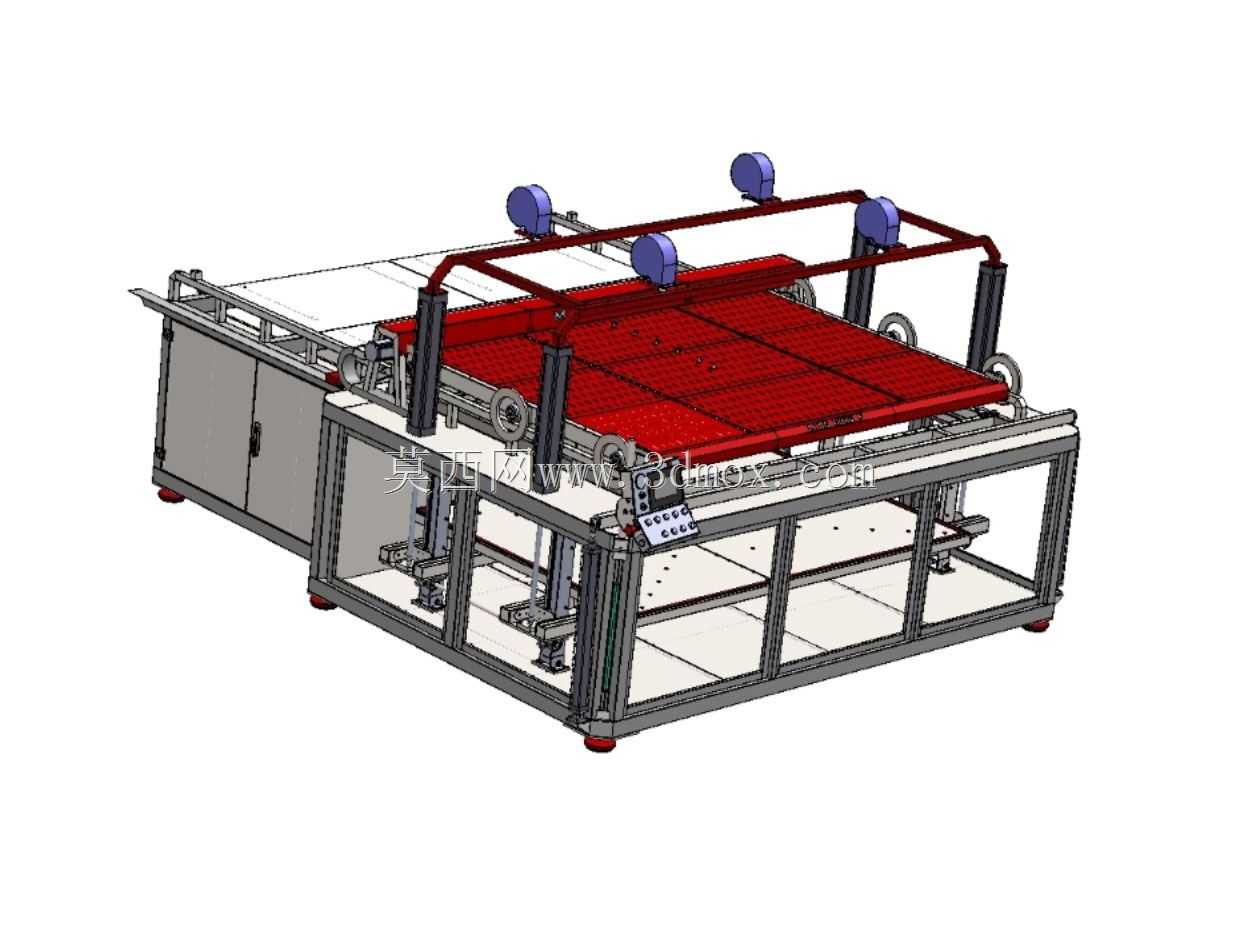

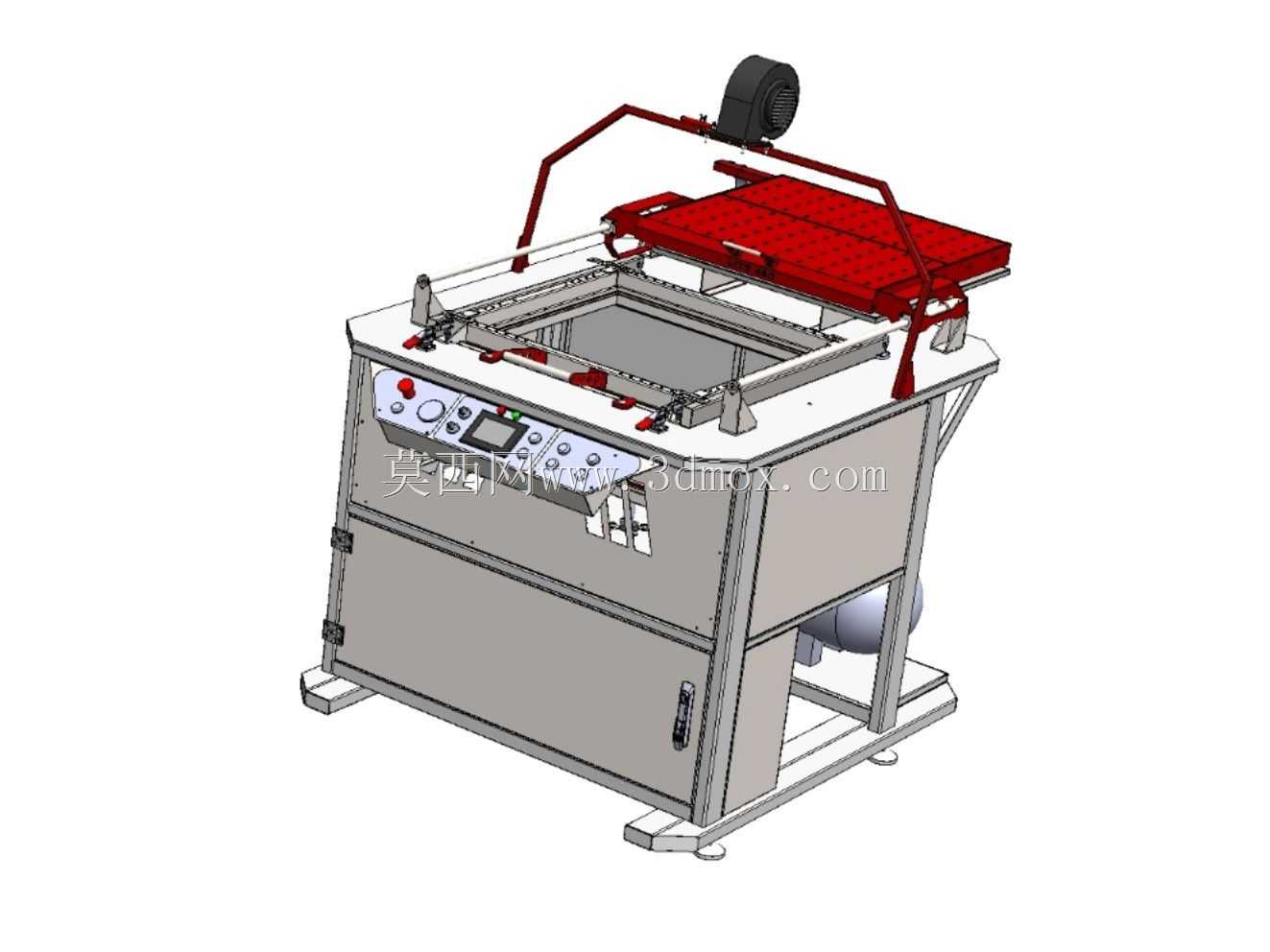

设备整体采用立式框架布局，底部为方管焊接的承力机架，机架底部配置可调式支撑脚杯，可抵消地面不平整带来的安装偏差，支撑脚的调节行程预留50mm余量，安装时无需额外加工预埋基础，普通硬化水泥地面即可完成布设，整机占地尺寸控制在1.8m×1.2m范围内，操作面高度设置为0.85m，符合人工站立操作的人机工程学要求，无需额外配置登高辅助设施。

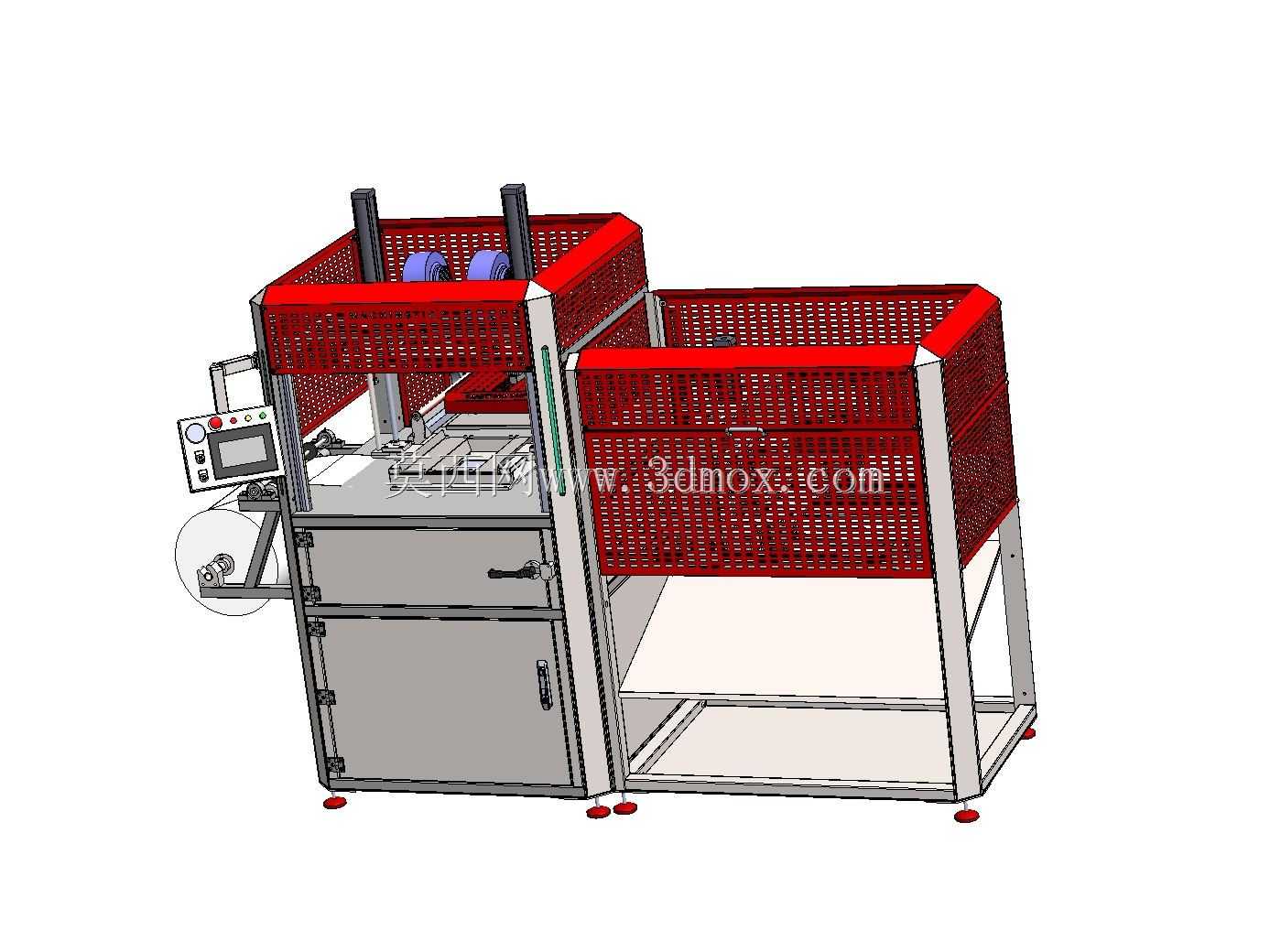

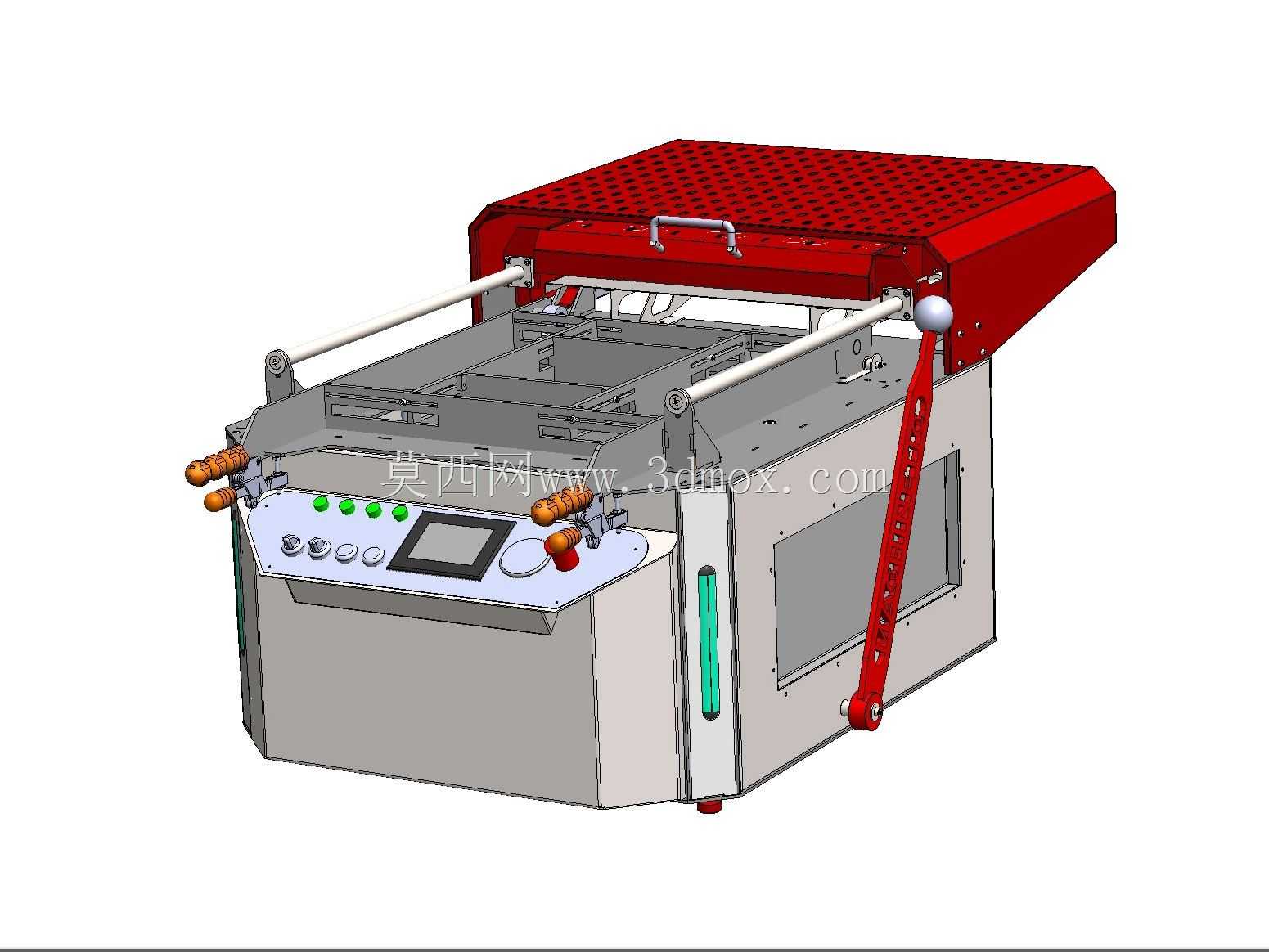

上部成型工位设置可翻转的压料框结构，压料框采用型材拼焊成型，表面做硬质阳极氧化处理，避免长期接触高温板材出现粘料、表面划伤问题，压料框的开合采用气弹簧辅助支撑，操作人员手动开合时的操作力控制在15N以内，开合角度可达90度，方便板材上下料操作；压料框下方为成型腔体，腔体边缘设置耐高温硅橡胶密封条，合模后可实现0.09MPa以上的真空度保持，满足ABS、PVC、PS、PETG等常见热塑性板材的成型压差要求。

加热单元采用上置式红外加热结构，加热支架可沿后部导向轴做前后摆动，非工作状态可翻转至设备后侧，避免加热模块长时间烘烤成型区域的密封件，加热模块的排布根据板材幅面做均匀分区，可根据不同板材的熔融温度调整各区域加热功率，减少板材局部过热、加热不均导致的成型壁厚差问题；加热模块后部配置独立的散热风机，设备停机后可快速降低加热单元温度，减少余热对周边电气元件的寿命影响。

操作面板设置在设备前部左侧，集成了真空度显示表、加热温度调节旋钮、成型时间继电器、急停按钮与手动操作拨杆，所有操作元件的布置高度在0.9m-1.1m区间，操作人员站立时无需弯腰或抬臂即可完成全部参数调整与操作；电气控制元件全部集成在机架下部的密封电气仓内，电气仓门设置密封胶条，可阻挡加工过程中产生的塑料挥发物、粉尘进入仓内，降低电气元件的接触不良故障概率。

真空系统配置独立的真空储气罐与水环式真空泵，储气罐预存在成型过程中可快速提供稳定真空源，避免真空泵直接抽气导致的成型速度慢、细节复制差的问题，真空管路采用快插式接头连接，后期维护时可快速拆解更换密封件；设备侧部设置可开合的维护门，门内预留真空泵、过滤器、阀组的维护操作空间，日常更换真空油、清理进气过滤器时无需拆解整机外壳，单名维护人员即可完成常规保养操作。

设计过程中重点平衡了设备刚性与操作便捷性的关系，机架焊接后做整体去应力处理，避免长期使用过程中出现框架变形导致的压料框密封不严问题；所有与操作人员接触的边角位置都做了R3以上的圆角倒钝处理，去除加工毛刺与焊接飞溅残留，降低操作过程中的磕碰划伤风险；成型腔体的台面采用铸铁材质研磨处理，平面度控制在0.1mm/㎡以内，保证压料合模时的密封均匀性，不会出现局部漏气导致的成型缺陷。

设备后部预留了外接压缩空气的接口，可扩展加装辅助脱模、吹料冷却的功能模块，适配不同结构复杂度的成型件生产需求；压料框的夹紧装置采用快速夹钳结构，更换不同厚度的板材时无需调整夹钳行程，可快速适配0.5mm-5mm厚度范围的热塑性板材加工，换产调整时间可控制在10分钟以内，适配多品种小批量的加工场景需求。
