仿生四足行走机器人机械结构设计

足式移动设备的核心优势在于对非结构化地形的适应能力，轮式、履带式移动机构在面对台阶、沟壑、松散碎石路面时往往会出现通行受阻的问题，而四足仿生结构通过模仿哺乳动物的肢体运动逻辑，能够在复杂地形下保持机身稳定，适配工业巡检、灾害救援、野外勘探等多类场景的移动需求。这款四足行走结构的设计，从一开始就瞄准了中小负载的移动作业需求，没有盲目追求大尺寸大负载参数，而是把结构紧凑性、运动灵活性放在设计优先级的首位。

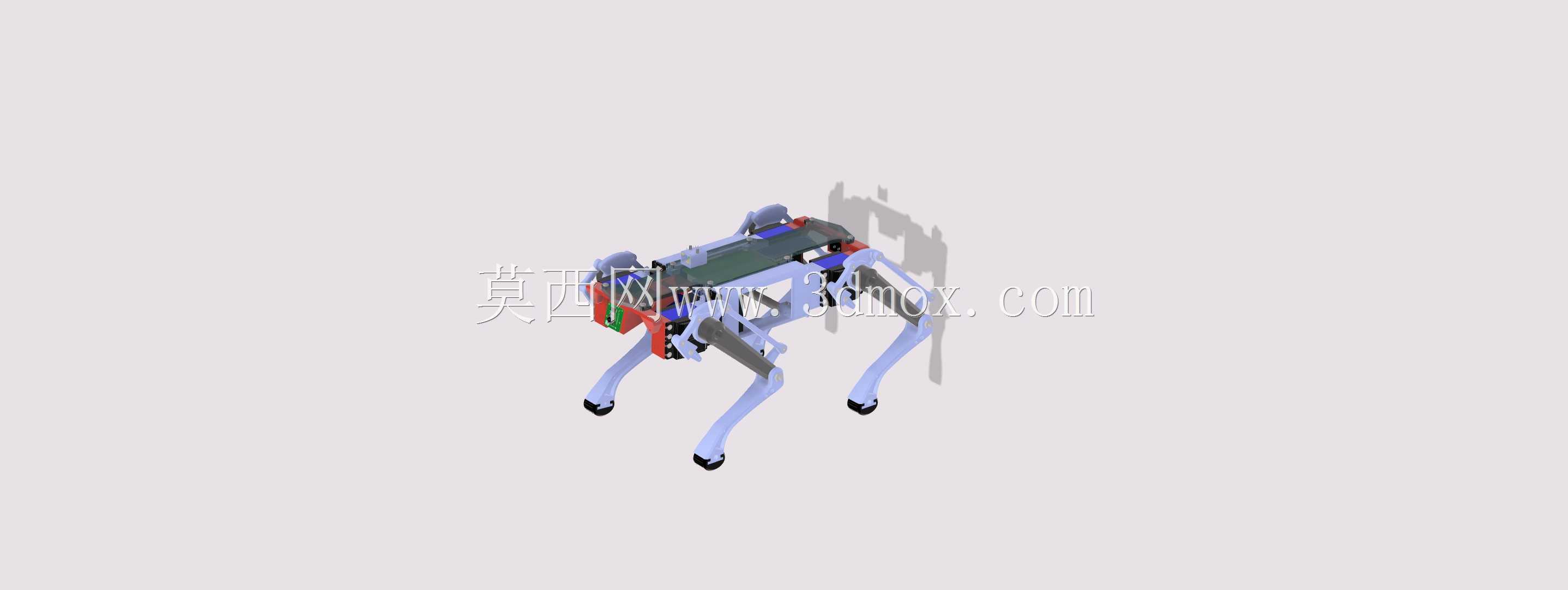

从结构布局来看，整机采用对称式分布设计，四条腿分别布置在机身四角，单腿采用多连杆串联的关节构型，每条腿设置三个主动转动自由度，分别对应髋关节的前后摆动、髋关节的侧摆以及膝关节的屈伸动作，这种自由度配置能够保证足端在三维空间内到达预设工作范围内的任意点位，满足行走、转向、小幅度越障的动作需求。机身主体采用框架式承载结构，将驱动元件、控制模块的安装位整合在机身框架内部，既能够降低整机重心，提升行走过程中的稳定性，也能对内部电控元件形成物理防护，避免野外作业时飞溅的碎石、尘土直接接触核心部件。

设计过程中针对关节运动的干涉问题做了多轮运动仿真验证，在初始构型阶段，膝关节连杆在极限屈伸位置会与髋关节侧摆结构发生擦碰，通过调整连杆的弯折角度、优化关节转轴的相对位置，最终将单腿的运动行程控制在无干涉区间内，同时保证足端的抬升高度能够满足常见路障的跨越需求。足端采用圆弧面接触设计，没有设置额外的缓冲结构，依靠关节驱动的力矩控制来实现落地时的冲击力缓冲，这种设计能够减少足端的结构复杂度，降低整机的零件数量，同时也方便后续根据不同的作业场景更换适配的足端配件，比如在光滑室内地面更换防滑橡胶足垫，在松软泥土地面更换大接触面积的足板。

从安装边界来看，整机的横向宽度控制在窄幅通行范围内，能够顺利通过常规的室内门洞、厂区巡检通道，机身长度也适配普通电梯的轿厢尺寸，方便在楼宇、厂区内部进行转场作业。机身顶部预留了标准化的载荷安装接口，能够根据不同的作业需求搭载可见光摄像头、红外热成像仪、气体检测传感器等不同的作业模块，不需要对机身主体结构进行额外改装。腿部的驱动元件全部集成在关节位置，没有采用外置的传动连杆结构，避免了复杂传动结构带来的传动间隙问题，同时也让整机的外轮廓更加简洁，减少在复杂环境中行走时外挂结构被障碍物勾挂的风险。

在实际应用场景中，这类四足结构可以替代人工进入高危作业环境，比如化工园区的泄漏巡检、地震灾后的废墟生命探测、变电站的设备日常巡检，能够在人员无法顺利抵达的区域完成信息采集工作。相较于轮式巡检设备，它能够轻松跨越厂区内的管道凸起、台阶、路缘石等障碍，不需要对现有作业区域的路面进行额外改造，大幅降低了巡检场景的部署成本。设计时也充分考虑了日常维护的便捷性，每条腿的关节模块都采用快拆式连接结构，单个关节出现故障时不需要拆解整台设备，只需要更换对应的关节模组即可快速恢复作业能力，降低了现场维护的时间成本。

在结构强度校核阶段，针对单腿支撑阶段的受力情况做了有限元分析，对连杆的壁厚、转轴的直径做了针对性优化，在保证结构强度满足额定负载需求的前提下，尽可能降低结构件的重量，提升整机的负载自重比。机身框架采用轻量化的结构设计，在受力集中的关节连接位置做了加强筋处理，非承载区域则做了减重镂空，既保证了整机的结构刚性，也避免了不必要的重量冗余。整机的重心位置经过反复调整，落在四条腿支撑区域的几何中心附近，在静态站立时能够保持极佳的稳定性，在动态行走过程中通过步态规划调整重心偏移量，即使在单腿支撑的相位也不会出现侧翻的风险。

针对不同的行走速度需求，这款结构可以适配多种步态模式，低速行走时采用三角步态，始终保证三条腿处于支撑状态，稳定性更强，适合在粗糙不平的地形上移动；中速行走时采用对角步态，对角位置的两条腿同步摆动，移动效率更高，适合在相对平整的路面长距离行进；小幅度越障时则可以通过单独调整单腿的抬升高度，逐个跨越障碍，不需要调整整机的行进路线。这种多步态适配的设计，让这款四足结构能够应对更多变的作业环境，不需要针对特定地形做专门的结构改装。
