五吨级起重行走电动葫芦结构

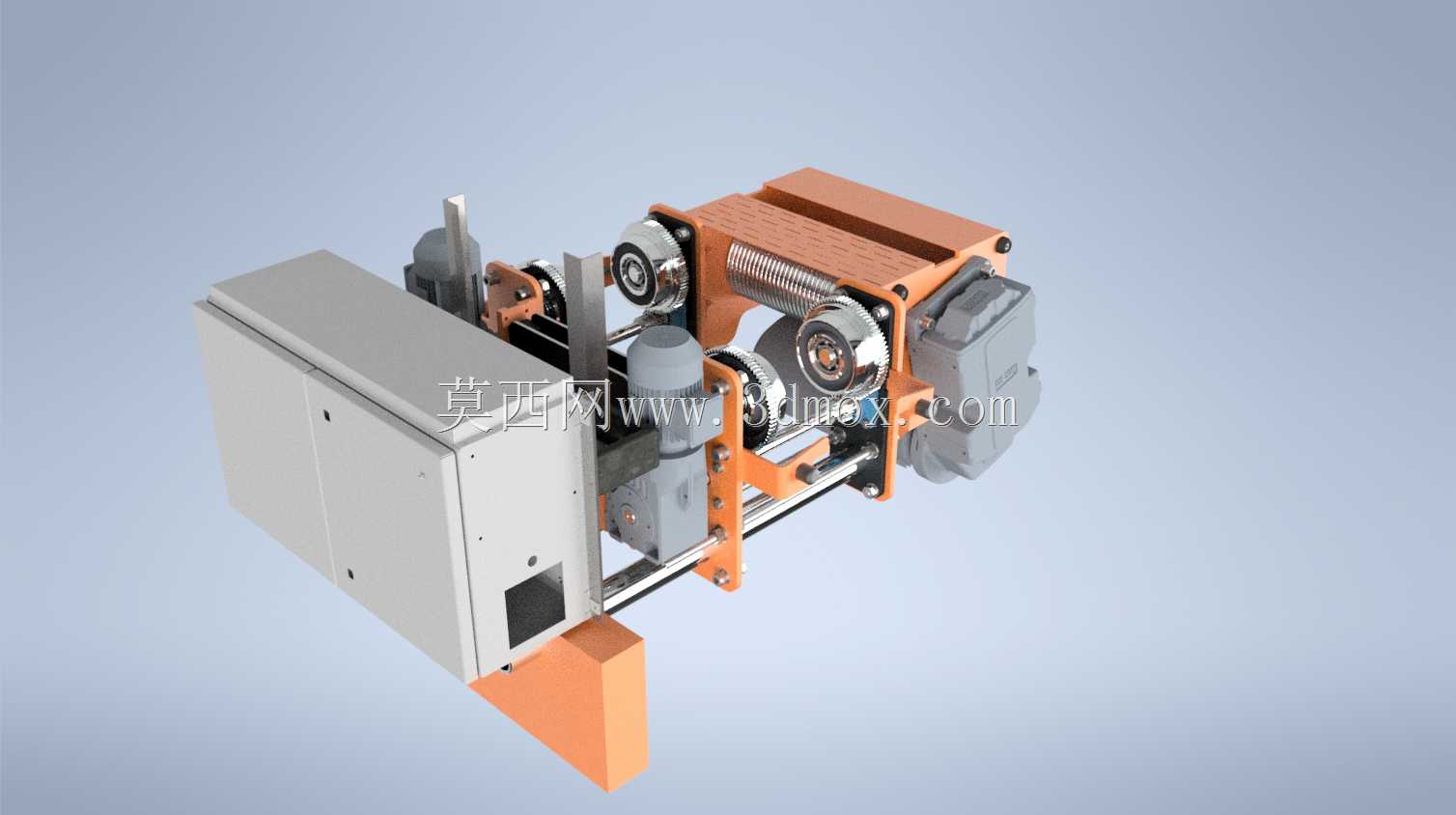

　　这套五吨级起重行走电动葫芦结构，主要适配桥式起重机、门式起重机的主梁轨道安装场景，在机械加工车间物料转运、仓储库区重型货物堆垛、装配式建筑构件吊装、冶金车间辅助物料吊运等场景中作为核心起升执行单元使用，可沿预设工字钢轨道做水平方向往复移动，同时完成额定载荷范围内的重物垂直起升与下降动作，是中小吨位固定跨距起重作业场景里应用占比极高的通用起重部件。从结构功能划分来看，整套装置分为起升驱动模块、行走驱动模块、承载支撑模块、安全制动模块、电气控制模块五个独立单元，各单元通过标准化螺栓连接形成整体，方便后期运维时的模块拆解更换。

　　起升模块核心为带螺旋绳槽的钢制卷筒，绳槽参数匹配对应直径的起重钢丝绳，可保证多层缠绕时钢丝绳排布整齐，避免乱绳咬绳问题，卷筒一端通过刚性联轴器连接起升驱动电机，电机输出端集成常闭式制动器，断电状态下可自动锁止输出轴，杜绝重物溜钩风险，卷筒另一侧设置行程限位触发结构，可在吊钩到达上下极限位置时自动切断起升回路，防止冲顶或过放故障。行走模块采用双侧轮组对称布置结构，行走轮踏面做了适配标准工字钢轨道翼缘的弧度处理，轮组内部配置密封式滚动轴承，可降低行走过程中的滚动阻力，单侧轮组连接行走驱动电机，通过齿轮啮合传递动力带动整个葫芦沿轨道移动，轮组侧边设置水平导向轮，可抵消行走过程中产生的横向窜动，保证运行过程中整机不卡滞、不脱轨。

　　承载支撑模块采用加厚钢板焊接成型的机架结构，所有受力焊缝做了去应力处理，卷筒、电机、轮组的安装基准面均通过机加工保证形位公差，避免装配后出现应力集中导致的机架变形问题，机架外侧设置的橙色防护壳体可隔绝车间内的粉尘、焊渣飞溅对内部传动部件的损伤，同时醒目的颜色也可起到现场安全警示作用。电气控制模块独立安装在机架侧方的密封电控箱内，箱体采用薄钢板折弯成型，防护等级满足车间常规作业环境要求，箱体内集成起升、行走回路的接触器、热继电器等保护元件，外部预留控制线缆接口，可连接有线手柄或远程遥控装置实现操作，电控箱安装位置做了重心配平处理，避免整机挂载后出现轨道单侧偏载的问题。

　　设计过程中首先明确了额定起重量对应的静载、动载安全系数要求，所有受力部件的强度校核均按照1.25倍额定动载、1.5倍额定静载的标准执行，卷筒直径与钢丝绳直径的比值、行走轮直径与轨道翼缘的匹配度均符合起重设备相关设计规范，避免出现小轮压大绳导致的部件早期磨损问题。安装边界方面，整套装置的轮组中心距、轨道适配范围做了通用化设计，可直接适配市面主流规格的28a-45a号工字钢轨道，安装时仅需调整导向轮与轨道翼缘的间隙即可完成挂载，无需对主梁轨道做二次加工；整机的横向、纵向尺寸充分考虑了常规厂房的起重机端梁间隙、吊钩安全行程要求，可保证在最小安全距离内完成全行程动作，不会与厂房立柱、端梁缓冲装置发生干涉；电控箱的接线口方向、起升电机的散热风道方向均做了统一规划，避免现场布线时出现线缆弯折半径不足、散热风道被遮挡的问题。实际作业过程中，这套结构的起升速度、行走速度均匹配常规车间的作业节拍，不会因速度过快导致重物摆动幅度过大，也不会因速度过慢影响作业效率，常闭式制动器的制动力矩经过精准调校，既可以保证额定载荷下的可靠制动，也不会因制动力过大导致制动时重物冲击过大。
