通用电气发动机托架轻量化结构设计

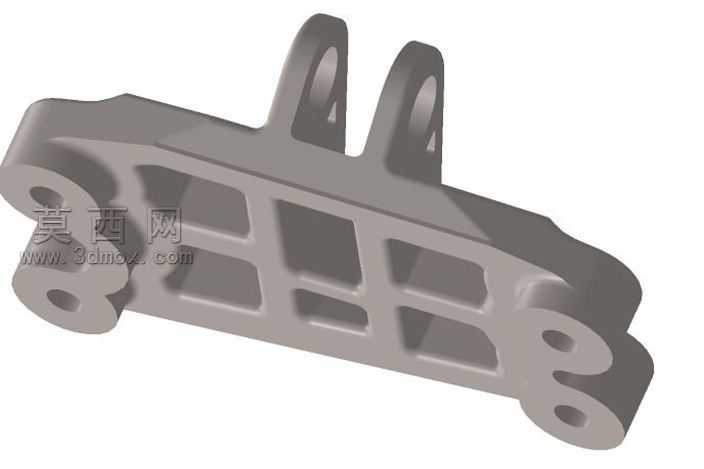

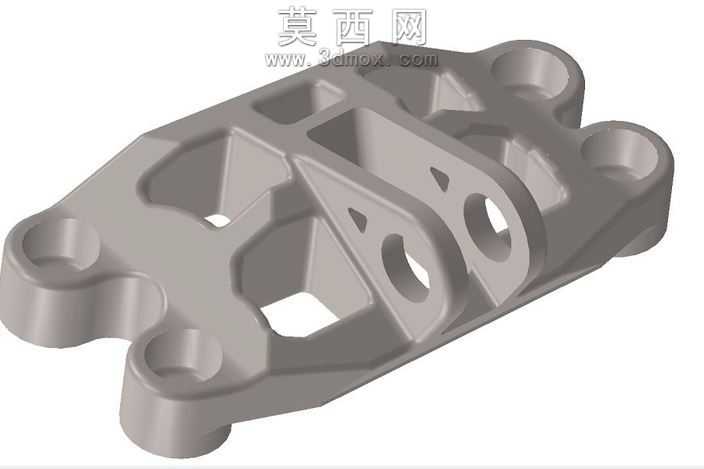

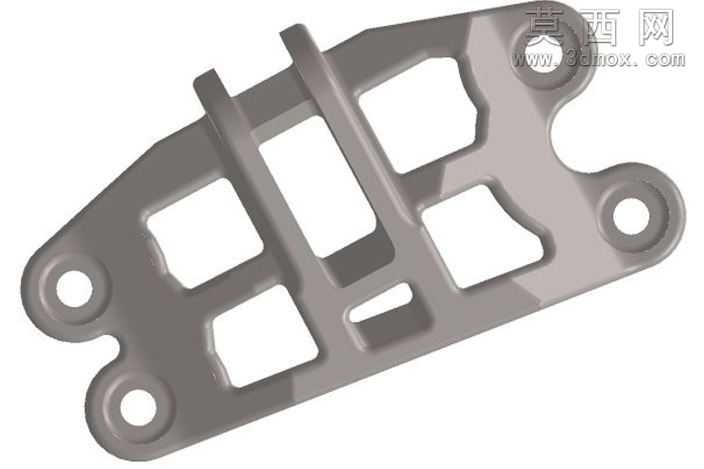

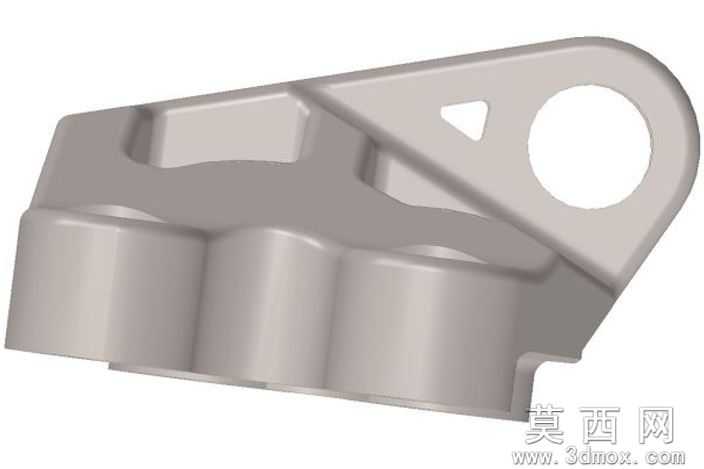

本作品为通用电气配套的发动机托架三维设计模型，建模阶段采用自顶向下的设计思路，首先根据发动机安装点位、整车布置空间边界确定托架的整体外轮廓尺寸，精准匹配安装端的孔位坐标，保证与发动机缸体、车架连接端的装配公差符合设计要求。建模过程中优先采用参数化特征建模方式，对安装凸台、连接耳片、主体承力梁等结构分别建立独立特征，方便后续根据仿真结果快速调整壁厚、孔径、加强筋分布等参数。模型渲染阶段采用金属哑光材质，模拟铸铝合金经表面喷砂处理后的真实质感，通过环境光遮蔽效果清晰呈现结构的凹凸层次，直观展示各部位的衔接关系。结构设计上充分考虑轻量化与承力性能的平衡，主体采用镂空式框架结构，在主要承力路径上布置三角形加强筋，既避免实心结构带来的重量冗余，又通过筋板的合理排布提升整体抗扭、抗弯刚度；四个端部的安装凸台做了加厚处理，凸台与主体框架之间设置平滑过渡圆角，减少应力集中风险，避免长期受振动载荷出现开裂失效。安装孔位采用沉孔设计，可容纳螺栓头部保证装配后连接面平整，孔周局部做加厚处理分散螺栓预紧力。设计过程中反复优化材料分布，去除非承力区域的多余材料，在满足发动机支撑强度、振动疲劳寿命要求的前提下，最大限度降低零件自重，适配航空或车载动力系统对零部件重量的严苛要求，整体结构无冗余特征，所有转角均设置工艺圆角，兼顾铸造或增材制造的工艺可行性，避免出现加工死角或应力集中的尖锐结构，可直接用于后续的有限元仿真验证、工艺试制环节。
