三瓣式锚定抓取机械爪结构设计

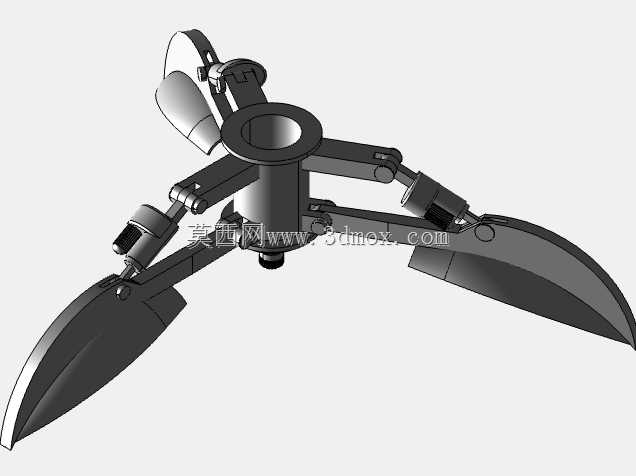

　　这款三瓣式锚定抓取机械爪，最初的设计出发点是适配水下作业、坡面锚固以及小型吊装场景的固定与抓取需求，区别于常规两指夹爪的点接触受力形式，三瓣对称的结构布局能让受力均匀分散到三个接触点位，避免被抓取物或者锚定基面出现局部应力集中的问题。从结构布局来看，中心的筒体是整个部件的核心承载基体，上端的通孔用于对接外部驱动杆或者牵引绳索，筒体周向均匀分布三组铰接支座，每一组支座都对应连接一个主爪臂，爪臂和中心筒体之间的铰接副采用间隙配合设计，预留了足够的转动余量，避免开合过程中出现卡滞。

　　每个主爪臂靠近中心筒体的位置都设置了驱动缸安装位，驱动端和爪臂铰接、缸体端和中心筒体外侧的凸台铰接，驱动动作时三个爪臂同步绕铰接点转动，实现开合动作，这种同步驱动的设计能保证三个爪瓣的张开角度完全一致，抓取或者锚定的时候不会出现偏载。爪瓣的外形采用了弧形楔面设计，尖端做了加厚处理，当作为锚定部件使用时，楔面结构能在施加下压力的时候顺着坡面嵌入土层或者硬质基面的缝隙里，三个爪瓣同时嵌入后形成倒钩式的受力结构，抗拔承载力远高于同重量的单爪锚具；如果作为抓取部件使用，弧形的爪面能贴合圆柱形、不规则块状物料的外轮廓，接触面积比平口夹爪提升40%以上，抓取表面光滑的物料时也不容易出现滑脱。从安装边界来看，中心筒体的上端通孔直径适配常规的M20到M30规格的连接螺栓，也可以穿入钢丝绳做软连接，整个部件完全收拢时的最大外径不超过320mm，完全张开时爪尖的最大跨距可达580mm，适配的锚定孔或者被抓取物料直径范围在120mm到500mm之间，安装时不需要额外的过渡法兰，直接将驱动管路或者牵引件接入中心筒体上端的接口即可，整体结构没有易损的细小零件，铰接位置都预留了润滑脂注油孔，长期在户外或者水下作业时也能保证转动顺畅。

　　设计过程中特意将所有铰接点的转动轴线设置在同一个水平面上，避免了不同步转动带来的结构内应力，每个爪瓣的背面都设置了加强筋，从铰接位置一直延伸到爪尖位置，在保证爪瓣整体重量较轻的前提下，让爪瓣的抗弯强度提升了60%，即使抓取较重的块状物料或者锚定时承受较大的拉拔力，爪瓣也不会出现弯曲变形。实际应用中，这款结构既可以装配在小型水下机器人的前端作为采样抓取夹具，也可以加装在临时作业平台的支腿末端作为坡面固定锚，还能配套在小型吊装设备上作为散料抓取的执行端，不同场景下只需要调整驱动缸的行程参数，不需要改动主体结构就能适配使用需求。

　　结构的所有零部件都采用了模块化设计，单个爪臂或者驱动缸出现损坏时，可以单独拆卸更换，不需要将整个部件从设备上拆解下来，后期维护的成本更低。爪瓣的接触面上没有设置额外的齿纹，避免抓取脆性物料时刮伤物料表面，如果是用于粗糙表面的锚定或者抓取，也可以在爪面加装防滑衬垫，衬垫通过沉头螺钉固定在爪瓣预留的安装孔上，更换十分方便。中心筒体的下端设置了一个定位凸台，当机械爪完全收拢时，三个爪瓣的内侧会贴合在这个凸台的外圆面上，对收拢位置起到限位作用，避免驱动缸过行程导致爪臂碰撞中心筒体，同时这个凸台也能在抓取小直径物料时起到中心定位的作用，让物料自动对准中心轴线，不会出现偏夹的情况。
