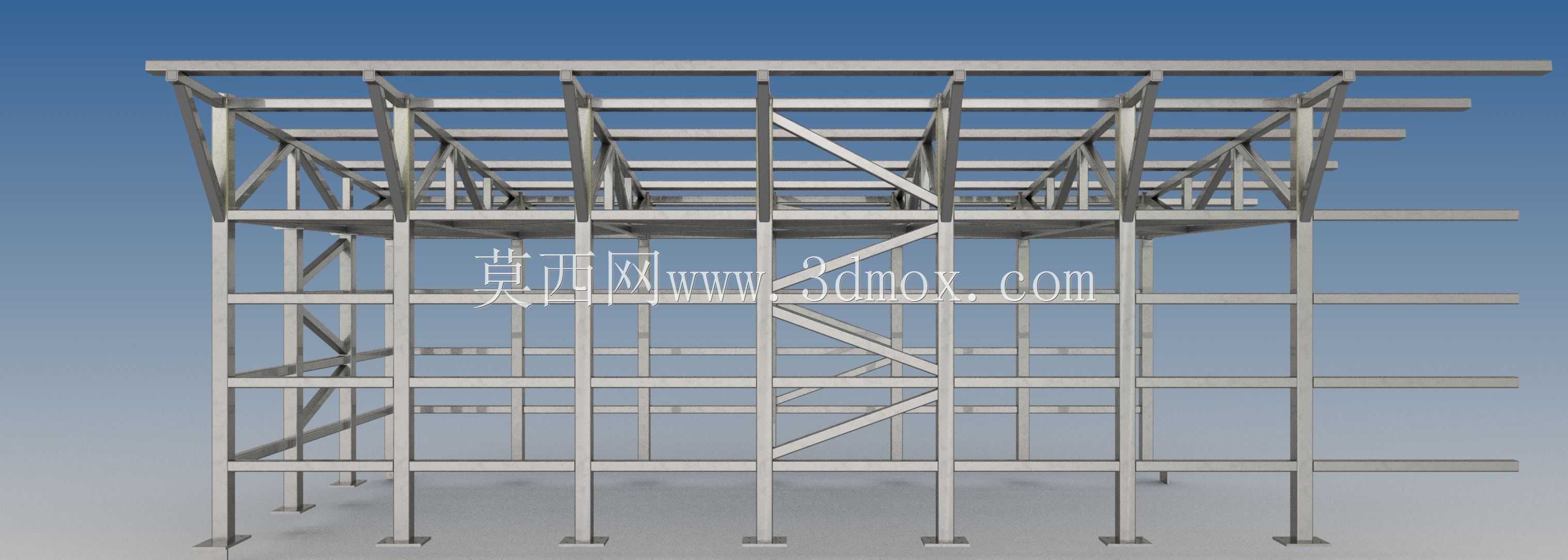

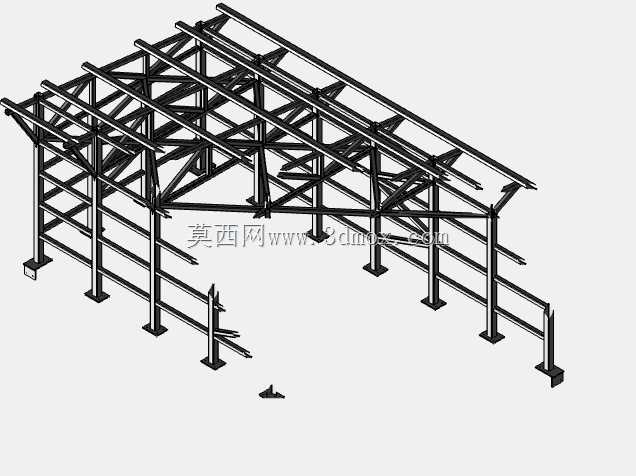

莫斯科住宅项目配套钢结构雨篷框架

　　这套钢结构框架是针对莫斯科居住区新建住宅配套的入口雨篷支撑体系设计，核心作用是为住宅单元入口区域提供稳定的上部遮蔽支撑，承接雨篷面板荷载、冬季积雪荷载以及莫斯科地区常见的阵风荷载，同时兼顾外立面的工业质感与结构耐久性。从结构布局来看，整体采用多排竖向H型钢立柱作为主要竖向承重构件，立柱底部预设地脚螺栓连接位，可直接与现浇混凝土基础的预埋钢板焊接固定，立柱间距经过荷载验算匹配，单根立柱的竖向承载冗余量覆盖了当地50年一遇的积雪厚度荷载，避免极端天气下出现立柱失稳问题。

　　横向承重体系采用分层布置的H型钢横梁，顶层横梁直接承接雨篷覆面材料的固定荷载，中层横梁通过交叉斜撑形成稳定的桁架受力单元，斜撑采用等边角钢裁切制作，与横竖型钢的连接节点全部采用角焊缝满焊设计，节点处额外增设加劲肋板，分散焊缝处的应力集中，避免长期交变荷载下出现焊缝开裂。设计阶段优先考虑了现场安装的便捷性，所有型钢构件都在工厂完成预制裁切、钻孔与坡口处理，现场仅需按照定位标记完成拼接焊接即可，无需二次裁切加工，大幅缩短现场施工周期，适配住宅项目紧凑的施工进度要求。

　　框架的横向跨度匹配住宅单元入口的面宽尺寸，纵向挑出长度覆盖入口前的人行通道区域，保证行人在雨天进出时不会被檐口滴水溅到，同时挑出部分的端部做了斜向收头的型钢布置，减少风阻对悬挑部分的掀拔力。竖向立柱的排布避开了入口处的人行通道动线，不会对人员进出、无障碍坡道通行造成遮挡，立柱底部的连接法兰盘做了沉头设计，固定螺栓完成安装后可通过装饰盖板遮盖，兼顾结构安全与外观整洁度。从受力逻辑上看，整个框架形成了多组连续的空间桁架单元，竖向荷载通过顶层横梁传递到各排立柱，最终传导至下部混凝土基础，水平方向的风荷载则通过交叉斜撑形成的抗侧力体系分散到各个立柱节点，不会出现局部构件受力过大的问题。

　　所有型钢构件的表面处理预留了镀锌层与防腐涂层的施工余量，构件连接间隙控制在防腐施工允许的范围内，保证后期防腐处理能够完全覆盖构件表面，适配莫斯科地区冬季融雪剂腐蚀、低温冻融的使用环境，延长整体结构的使用寿命。在建模过程中，所有型钢的截面参数都严格对应俄标通用型钢规格，构件之间的干涉检查全部完成，不存在现场安装时的构件碰撞问题，每个连接节点的焊缝尺寸、螺栓规格都做了明确的参数化标注，可直接导出构件加工图用于工厂预制。框架顶部的檩条布置间距匹配常用的雨篷彩钢板、聚碳酸酯板的安装模数，后期覆面材料安装时无需额外在横梁上钻孔，直接采用自攻螺钉即可完成固定，减少现场施工对钢结构防腐层的破坏。针对悬挑部分的挠度控制，设计时对顶层横梁做了预起拱处理，抵消长期荷载下的下挠变形，保证雨篷安装完成后檐口保持水平，不会出现视觉上的下垂感。立柱的安装定位基准与住宅入口的土建完成面做了精准对齐，保证框架安装完成后与建筑外立面的缝隙均匀，后期打胶密封处理时能够形成连续的防水密封带，避免雨水从框架与墙体的连接部位渗入建筑内部。
