180W光束变焦摇头舞台灯结构设计

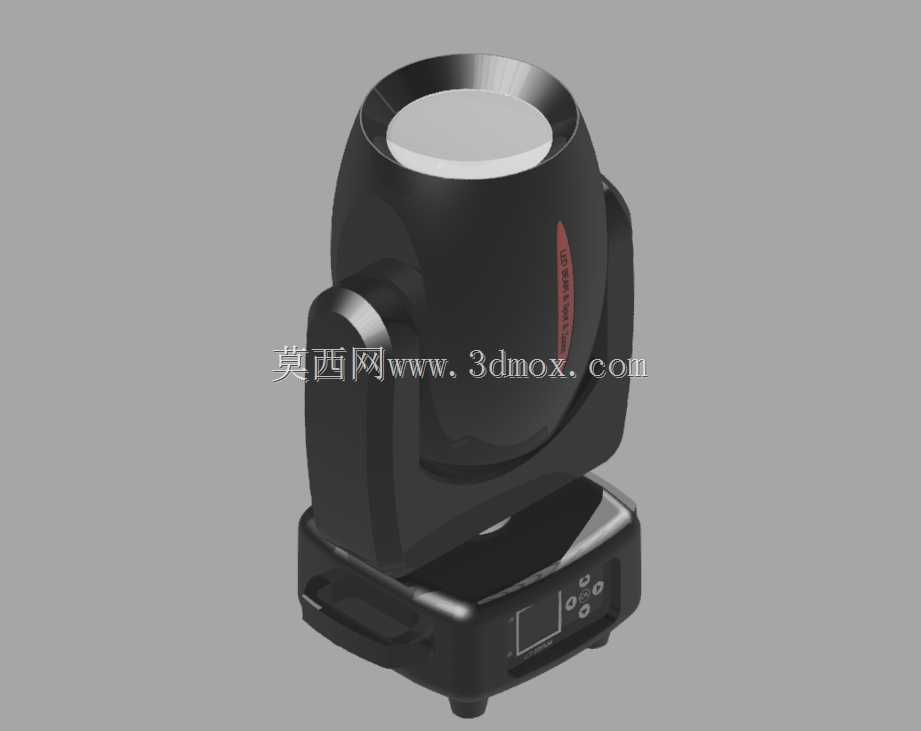

　　这款180W功率级别的光束变焦摇头灯具，核心应用场景覆盖室内外演艺活动、酒吧livehouse演出、剧场舞台灯光搭建、商业会展活动氛围营造、婚庆典礼现场灯光布置等专业灯光领域，作为动态效果输出的核心灯具单元，承担定点光束投射、变焦铺光、动态追光、图案效果渲染等实际功能。从结构设计层面来看，整体采用分体式模块化布局，底部为固定安装基座，集成了水平旋转驱动机构、信号接线端口、电源输入模块与控制交互面板，基座底部预留标准舞台灯吊挂安装孔位，适配行业通用的灯钩、桁架安装接口，安装边界可兼容直径50mm以内的标准舞台圆管桁架，基座整体长宽尺寸控制在280mm*220mm区间，水平旋转角度可实现360度无限位连续旋转，满足全方向角度调整需求。

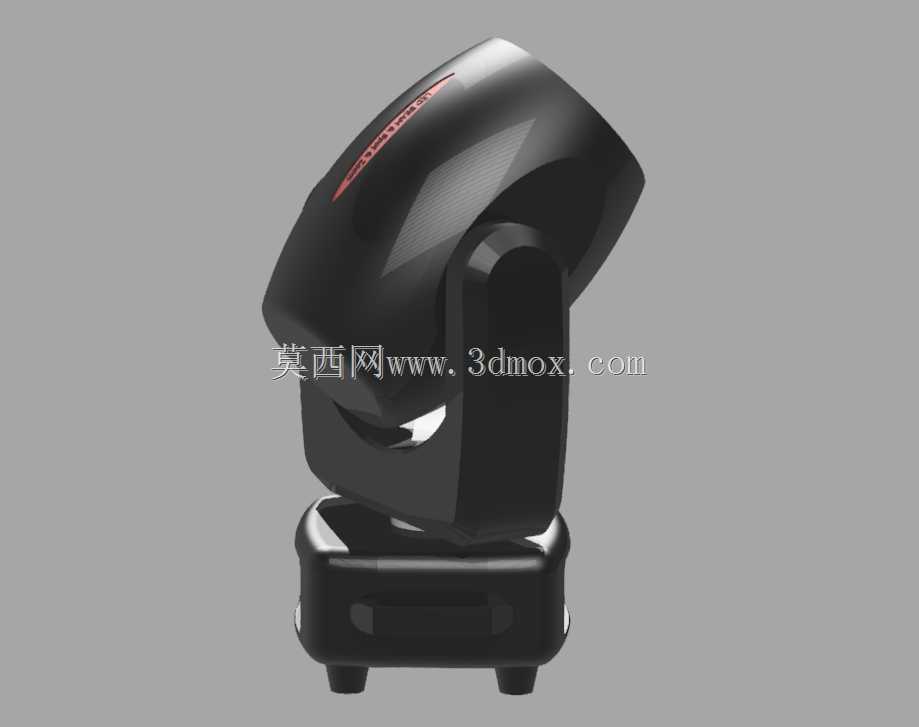

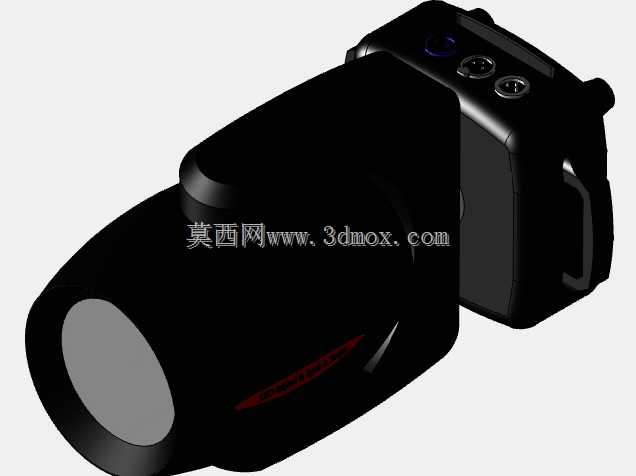

　　中部为俯仰转动连接支架，承担灯头与基座的连接传动功能，内部集成俯仰驱动电机、信号滑环与供电走线通道，俯仰转动角度范围覆盖-120度到120度，可实现大角度仰俯投射调整，支架两侧做圆弧过渡处理，避免转动过程中与灯头、基座产生结构干涉，同时预留散热风道的连通接口，保障灯头工作产生的热量可通过支架风道传导至基座散热区域。上部灯头主体为光束变焦核心功能区，内部集成180W LED发光模组、光学透镜组、变焦调节机构、图案盘组件与散热鳍片结构，灯头外壳采用高强度阻燃ABS材质搭配局部金属散热壳体，既控制整体设备重量，又保障长期高功率工作下的散热效率；变焦机构采用直线导轨驱动透镜组移动的结构方案，可实现光束角从8度到30度的连续无级变焦，窄角度状态下可输出高亮度远距离集中光束，宽角度状态下可实现大范围铺光渲染，适配不同场景的灯光效果需求。

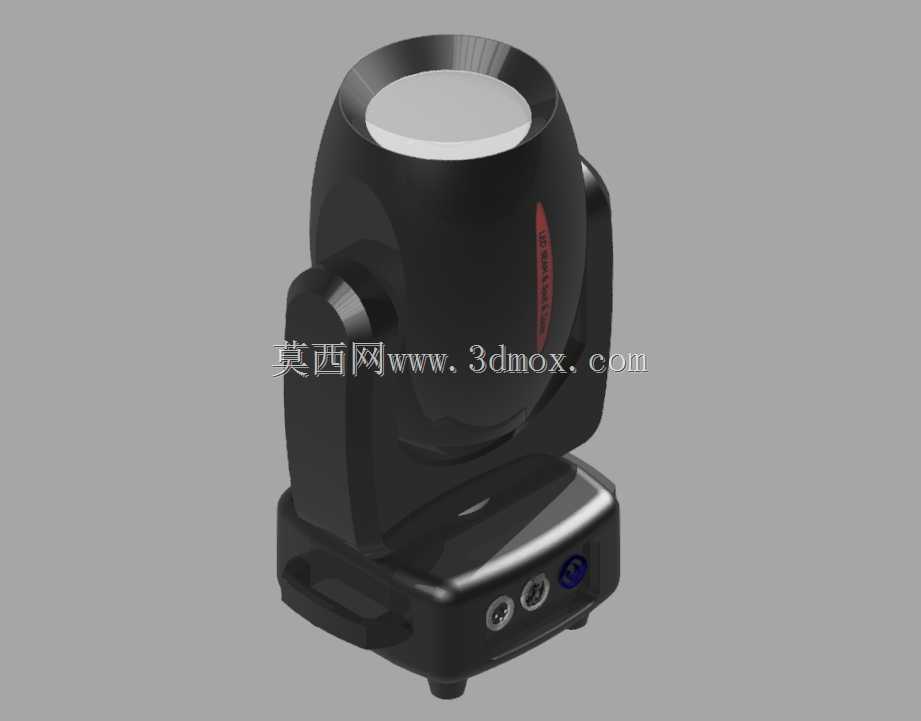

　　设计过程中重点考量了舞台现场的安装与使用需求，整体设备自重控制在12kg以内，满足单人吊挂安装的承重要求，所有外部接线端口均做防水防尘处理，可适配户外临时演出的复杂使用环境，控制信号同时支持DMX512与ArtNet协议接入，可兼容主流的专业灯光控台设备，实现多灯具组网同步控制。结构装配层面，所有模组均采用快拆式螺丝固定，灯头外壳预留维护开盖位，无需完全拆解整机即可完成发光模组、透镜组的清洁与更换，降低现场演出过程中的故障维护时长；基座底部的控制面板集成显示屏与实体调节按键，可在无控台接入的状态下完成单机地址码设置、功能测试、角度校准等操作，适配设备调试阶段的单机操作需求。

　　走线布局上，所有内部线缆均沿结构内壁的走线槽布置，转动部位采用高柔性拖链线缆保护，避免长期旋转转动过程中线缆出现磨损折断问题，提升设备的长期运行可靠性。散热系统采用主动风冷+被动散热鳍片结合的方案，灯头后部的金属散热鳍片直接与LED发光基板贴合，搭配低噪音轴流风扇形成定向风道，将热量直接从灯头尾部排出，避免热量在灯头内部堆积造成光衰加速、电子元件寿命缩短的问题，风扇转速可根据灯头内部温度自动调节，在低功率运行状态下降低风扇转速，减少演出过程中的设备运行噪音。
