可移动升降式高剪切均质设备结构设计

这款可移动升降式高剪切均质设备，核心应用场景覆盖食品酱料乳化、日化膏霜分散、医药制剂均质、精细化工物料混合等多个生产领域，针对中小批量多批次换产频繁的生产工况做了针对性结构优化，解决了传统固定式均质设备转产清洗麻烦、适配容器范围窄的痛点。设备实际用途是通过高速旋转的定转子结构产生强剪切、离心挤压、液层摩擦、撞击撕裂等综合作用，将不相溶的固相、液相、气相在对应工艺与添加剂配比下快速均匀细化分散，最终得到稳定的高品质产品，相比普通搅拌设备，均质后的物料粒径分布更窄，体系稳定性提升40%以上，可有效减少分层、沉淀问题。

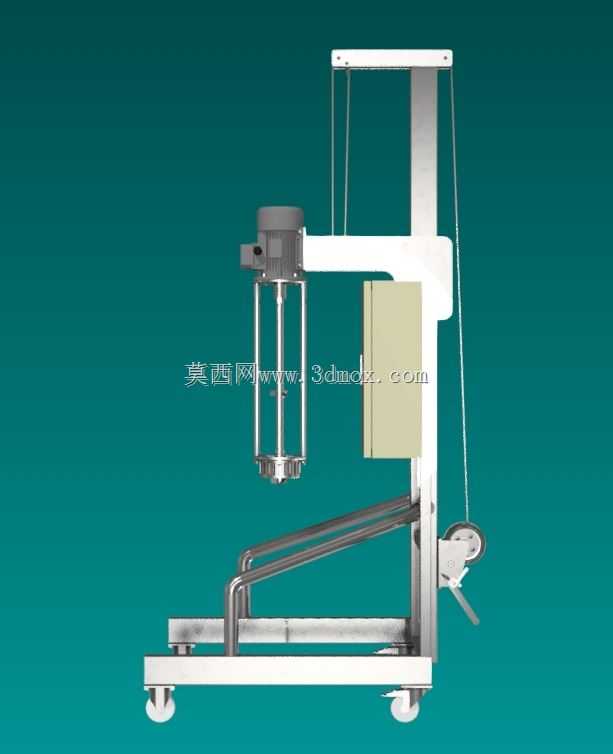

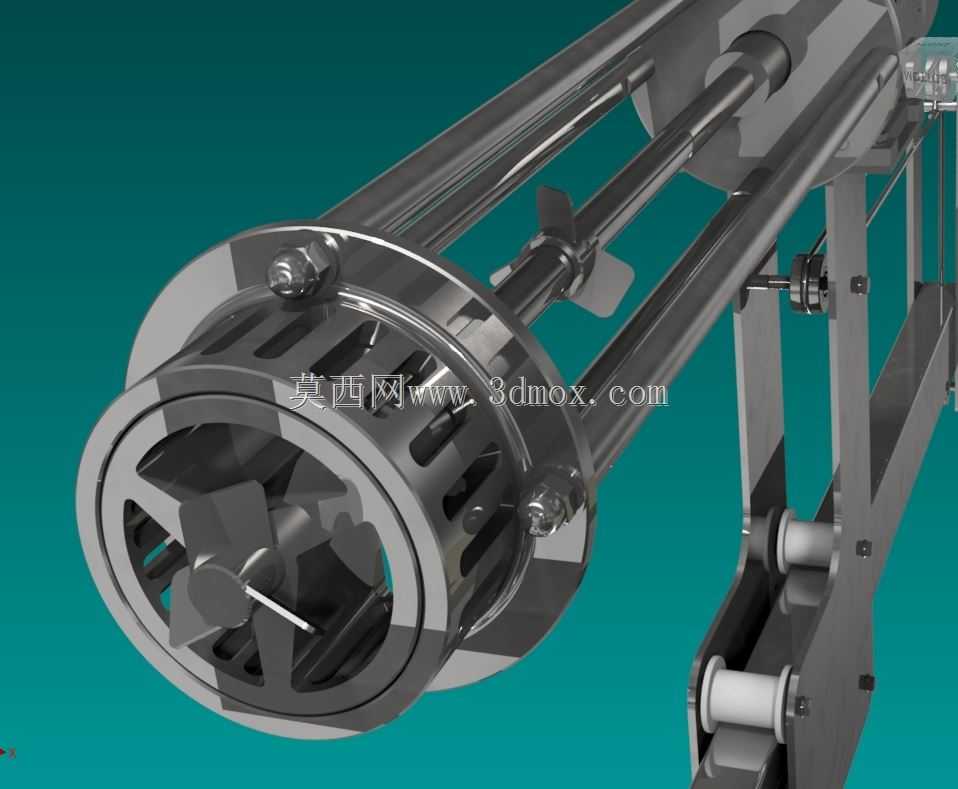

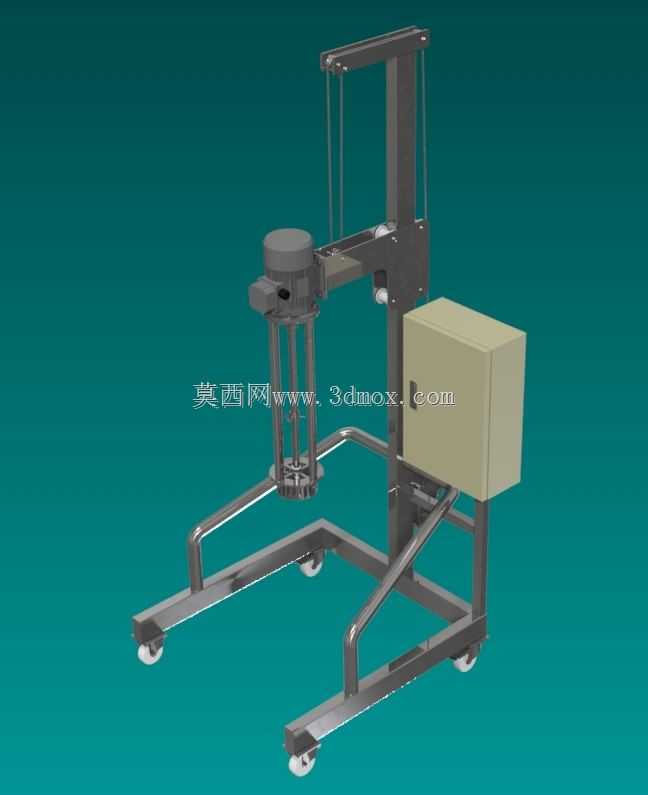

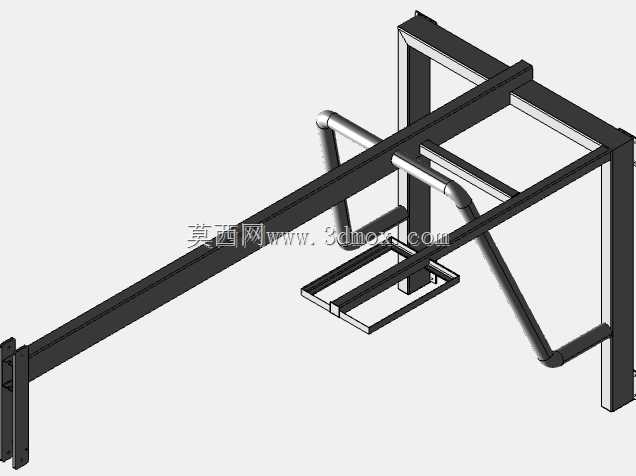

从功能特性来看，设备采用气动升降结构搭配可移动脚轮底座，升降行程覆盖600-1200mm调节范围，可适配200L-1000L不同高度的开口物料容器，无需固定安装位置，生产时可推至对应工位，作业完成后推至清洗区维护，大幅提升车间场地利用率。底座采用H型不锈钢方管焊接结构，四个支撑脚均配置带刹车的聚氨酯脚轮，既保证移动时的顺滑性，作业时踩下刹车即可稳定固定，避免设备运行时产生位移晃动；机架立柱采用加厚矩形钢管加工，表面做镜面抛光处理，符合食品、医药级生产的卫生要求，横向悬臂通过线性导轨与立柱连接，升降过程无卡顿偏摆，悬臂末端安装的均质工作头采用快拆式结构，无需专用工具即可快速拆卸更换不同规格的定子头，适配不同粘度物料的加工需求，从低粘度的水剂到中高粘度的膏体都能找到对应的工作头参数。

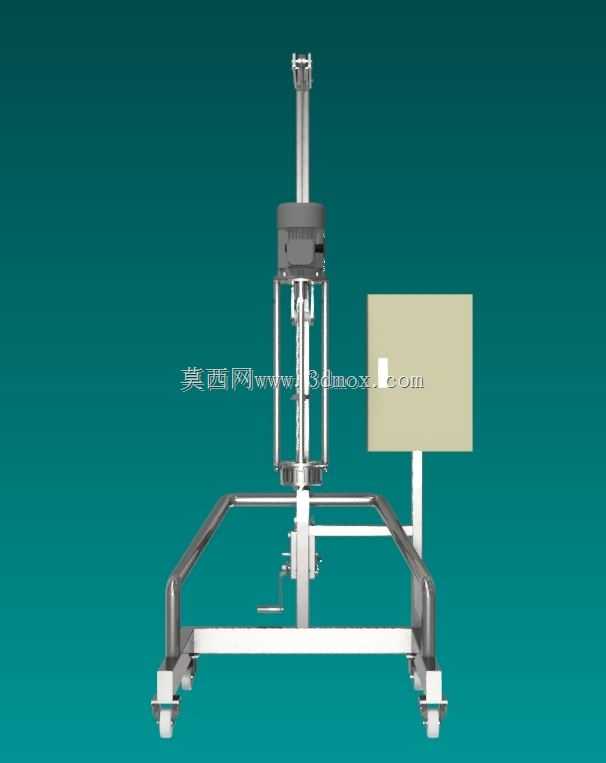

设计思路上优先考虑了生产场景的实用性，没有做冗余的复杂结构，电控箱独立安装在机架侧方，与均质主机做物理隔离，避免物料飞溅渗入电气元件造成故障，电控箱面板配置启动、停止、升降控制按钮以及急停开关，操作逻辑简单，一线生产人员无需长时间培训即可上手。均质主机的电机采用立式法兰安装结构，输出轴通过精密联轴器与工作头主轴连接，主轴配置双道机械密封，可承受最高120℃的物料温度，满足热配工艺的生产需求，密封件采用耐腐耐磨的氟橡胶材质，可适配大多数酸碱类物料的加工场景，减少密封件更换频率。

外形尺寸方面，设备收拢状态下总高度为1850mm，底座横向宽度为900mm，纵向深度为750mm，可顺利通过标准宽度的车间通道与房门，无需对车间现有布局做改造即可投入使用；安装边界上，设备无需做地基固定，仅需在作业位置保证周边预留300mm以上的操作空间，方便人员操作与设备维护，供电采用三相380V工业电源，接入点预留1.5kW以上的功率容量即可满足运行需求，无需额外配置专用的供电线路。

结构细节上，升降驱动采用气缸配套气源处理三联件，可调节升降速度，避免快速下降时工作头撞击容器底部造成设备损坏，悬臂上设置了机械锁紧装置，当升降到指定高度后可手动锁紧，避免生产过程中悬臂下滑影响均质效果。工作头的转子做了动平衡校正，转速最高可达2900rpm，运行时整机振动量控制在0.2mm/s以内，噪音低于75dB，符合车间生产的职业健康要求。底座的支撑腿做了圆弧过渡处理，没有卫生死角，清洁时可直接用高压水枪冲洗，不会积存物料残渣，满足GMP生产的卫生规范要求。针对不同行业的特殊需求，设备与物料接触的部分全部采用304/316L不锈钢材质，内外表面抛光粗糙度Ra≤0.8μm，不会对物料造成重金属污染，可直接用于食品、医药类产品的生产。
