双轴剪切式破碎设备结构设计

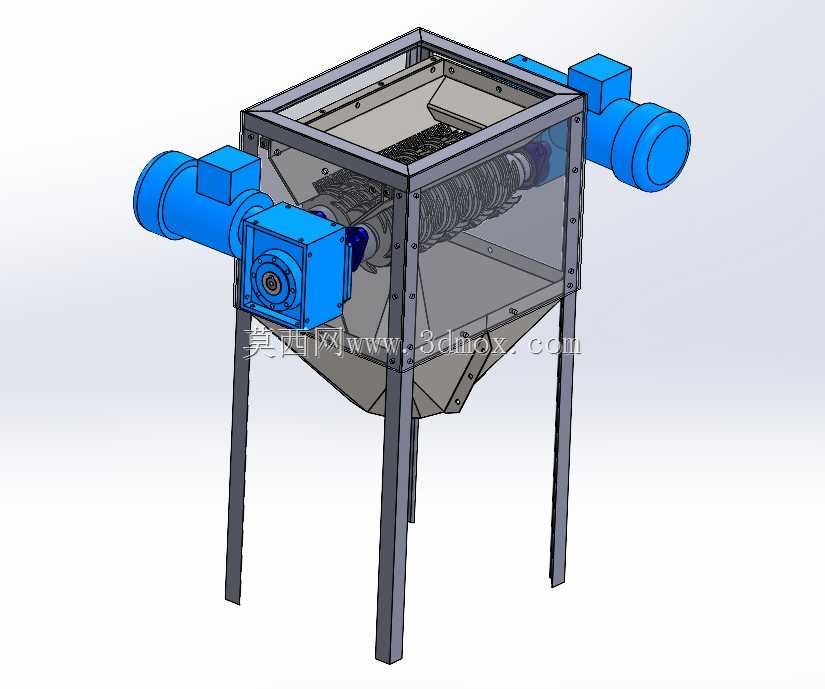

　　在固废资源化处理、工业边角料回收、生物质预处理等场景中，剪切式破碎设备是前端物料减容工序的核心装备，本次呈现的双轴剪切破碎结构，针对中小处理量的连续作业工况做了针对性的结构优化，适配厂区边角料破碎、农业秸秆切段、小型固废分拣线前置破碎等实际生产场景。从实际作业逻辑来看，设备采用对称布置的双驱动结构，两侧驱动单元直接与破碎辊轴连接，省去了中间传动的齿轮换向结构，既降低了传动损耗，也避免了齿轮箱受物料冲击带来的故障风险，两个驱动单元分别带动两根平行布置的破碎辊做相向转动，辊轴上排布的交错剪切刀盘在转动过程中形成持续的剪切咬合面，落入料腔的物料会被刀盘勾带进入两辊间隙，通过剪切、撕扯、挤压的复合作用将物料破碎至设定粒度，不会出现单轴破碎常见的物料卡滞、空转无效做功的问题。

　　设备的外壳主体采用框架式焊接结构，上半部分为进料腔，侧壁做了透明可视的结构设计，在实际调试与运维过程中，操作人员可以直接观察内部刀盘的咬合状态、物料的下落破碎情况，无需频繁拆卸盖板就能判断是否存在卡料、刀盘磨损异常的问题；下半部分为锥形集料斗，破碎完成的物料会沿锥面自然滑落至下方出料口，不会在腔体内形成积料死角，锥段的倾斜角度经过反复校核，针对常见的塑料边角料、木质碎料、秸秆段等物料的安息角做了适配，避免湿料、软料粘附在斗壁造成堵塞。

　　支撑结构采用四根独立的方钢支腿，支腿与主体框架采用螺栓连接而非满焊固定，在现场安装时可以根据出料输送设备的高度，通过加装调整垫片的方式微调设备整体高度，适配不同高度的出料皮带机、集料箱的对接需求，支腿底部预留了地脚螺栓安装孔，可直接固定在混凝土基础或者钢制设备平台上，设备运行时双轴转动的动载荷会通过支腿均匀传递到安装基础，不会出现明显的共振晃动。从设计思路层面，这套结构优先考虑了运维便捷性：驱动单元与辊轴的连接采用快拆式法兰结构，当刀盘出现磨损需要更换、或者辊轴卡入硬物需要清理时，只需要拆卸法兰连接螺栓就能将驱动单元整体移出，无需拆解整个设备外壳；破碎腔的两侧盖板采用螺栓压紧的密封结构，拆卸后就能直接接触到刀盘组件，更换单个磨损刀盘的作业时间比传统一体式破碎腔缩短60%以上。

　　设备的进料口尺寸适配常规的人工上料、皮带机匀速上料工况，不会因为进料口过宽造成物料散落，也不会因为进料口过窄影响上料效率；整体安装边界控制在紧凑型区间，不需要占用过大的车间场地，既可以作为独立的破碎单元单独使用，也可以直接集成到现有的固废处理生产线、资源回收生产线中作为前端破碎工位。刀盘的排布采用螺旋错位方式，同一根辊轴上的相邻刀盘错开一定角度，在转动过程中刀盘与物料的接触是逐次进行的，不会出现多组刀盘同时咬合造成的瞬时载荷突增，有效降低了驱动单元的启动扭矩要求，也减少了设备运行时的冲击噪音，实际运行时的载荷波动控制在15%以内，能有效延长驱动部件、轴承组件的使用寿命。设备腔体内部在刀盘与侧壁之间设置了挡料板，避免破碎过程中碎料卡入辊轴与侧壁的间隙，造成轴封磨损、漏料的问题，轴端采用组合式密封结构，能阻挡粉尘、细碎物料进入轴承座，减少日常维护的注脂频次，适配多尘、有细碎颗粒的作业环境。
