矿石破碎生产线配套储料仓结构设计

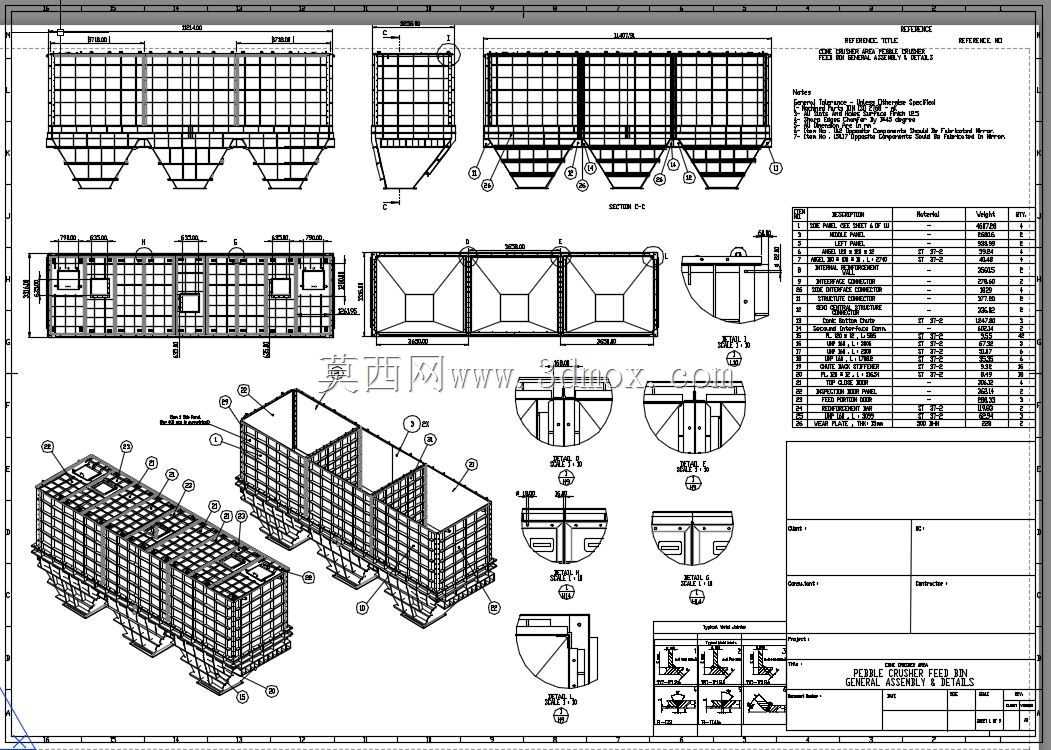

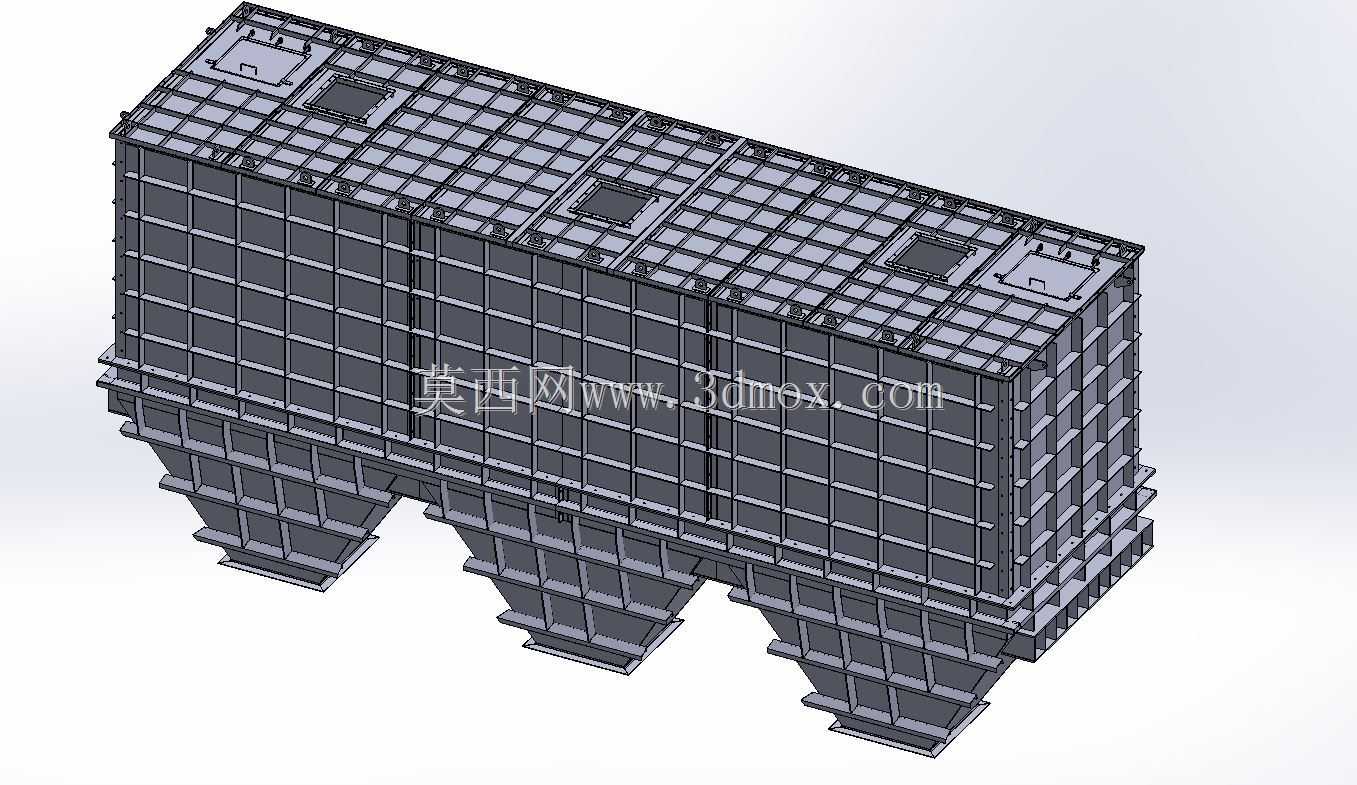

在金属矿、非金属矿的碎磨工艺段，半压磨工序排出的物料粒度不均、输送连续性强，若直接送入二级破碎设备，极易因进料量波动造成破碎腔堵料、辊面偏磨甚至设备过载跳停，这类工况下，在半压磨出料端与二级破碎机之间设置中转储料缓冲结构，是平衡前后工序产能差、稳定进料流量的核心配套环节。这款储料仓正是针对该类工况设计的上部中转储料结构，整体采用上部大容积矩形仓体、下部多锥斗出料的布局，仓体顶部预留多个进料口与检修人孔，可同时对接多条来料传送带，满足多线来料的集中缓存需求。

从结构受力角度来看，这类储料仓长期承受矿石的静载荷、进料时的冲击载荷以及出料振动带来的交变载荷，设计阶段首先要规避的是仓壁结拱、局部应力集中的问题。仓体侧壁采用模块化的格构式加强筋布局，横竖交错的筋板将大面积仓壁分割为若干小跨度受力单元，既可以降低整板厚度控制整体重量，又能避免大跨度钢板在矿石长期挤压下出现鼓胀变形；下部的三个锥斗采用渐缩的斜壁设计，斜壁角度经过物料安息角校核，确保含水、含粉的矿石不会在锥斗段粘附堆积，每个锥斗出口对应一台振动给料机的进料口，可通过调整给料机的振幅独立控制每条破碎线的进料量，实现缓存后的定量给料。

安装边界方面，该储料仓的下部锥斗段设置有带安装孔的裙边支座，可直接固定在二级破碎车间的混凝土支撑梁或者钢结构平台上，安装时需要保证仓体整体垂直度偏差不超过千分之一，避免锥斗出料偏斜造成给料机单侧受料磨损；仓体顶部的进料口需要与来料传送带的头部滚筒落料点对齐，落料点下方可根据实际工况加装耐磨衬板，降低矿石直接冲击仓壁造成的磨损；顶部的人孔采用快开式压盖结构，日常巡检时可快速打开观察仓内料位、清理结拱物料，不需要进入仓内即可完成大部分日常维护作业。

实际生产过程中，该储料仓的有效缓存容积可匹配前后工序15到20分钟的产能差，当前段半压磨设备短暂停机或者后段破碎机临时调整排料口时，不需要全线停料，储料仓内缓存的矿石可维持后段设备连续运行，大幅降低整条碎磨线的非计划停机时长。仓体的所有焊接节点均采用连续角焊缝，筋板与仓壁连接位置做倒角过渡，避免焊接应力集中造成长期使用后的焊缝开裂；锥斗内壁可根据矿石硬度选配耐磨衬板，衬板采用沉头螺栓固定，磨损后可快速更换，不需要整体更换仓体结构。不同于普通的方形储料箱，该结构的多锥斗设计可以同时给多台二级破碎机供料，适合大规模选矿厂的多线并行碎磨工艺，仓体侧壁还预留了料位计安装接口，可加装阻旋式或者雷达料位计，实时监测仓内料位高度，实现进料量的自动联动控制，避免出现空仓或者溢料的情况。
