双轴无刷相机防抖万向节支架结构

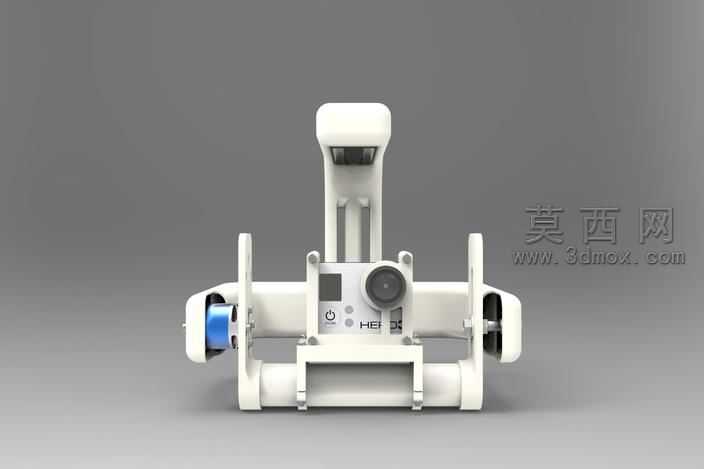

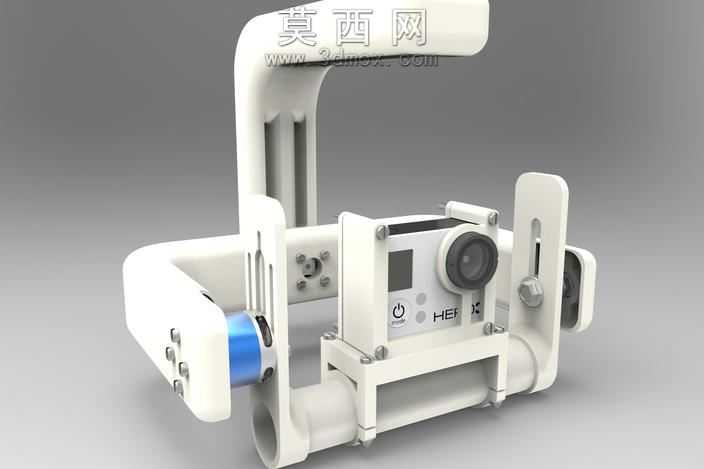

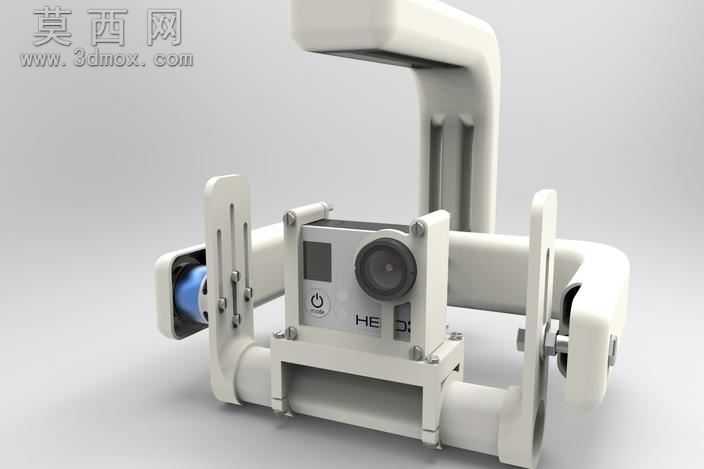

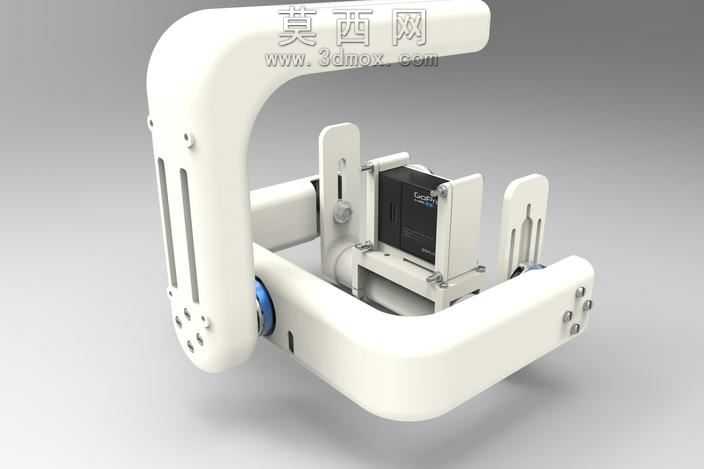

该作品为双轴无刷万向节结构，整体采用三维建模软件完成全参数化设计，建模阶段遵循自上而下的装配设计逻辑，先搭建整体运动骨架确定两个旋转轴的正交空间位置，保证俯仰、横滚两个转动自由度的轴线交汇于相机安装位的重心点，从根源上降低无刷电机驱动时的偏载力矩。建模过程中对每一个零件都做了工程化的细节处理：U型外框架采用等壁厚加强筋结构，在保证整体刚性的同时控制整体重量，框架转角处做了圆角过渡避免应力集中；两侧的无刷电机安装位设计了定位止口与螺丝锁紧孔位，保证电机装配后同轴度误差控制在合理范围内；中间的相机固定夹采用可调式结构，预留了不同尺寸运动相机的安装调节空间，夹块表面设计了防滑纹理结构，锁紧旋钮做了滚花处理方便徒手操作。材质渲染阶段，主体承载结构件赋予哑光白色工程塑料材质，模拟玻纤增强尼龙的注塑质感，表面添加细微的磨砂纹理避免渲染效果过于塑料感；转动轴部位的电机端盖赋予金属蓝色阳极氧化铝材质，和白色主体形成清晰的视觉区分；紧固件螺丝赋予不锈钢金属材质，添加细微的倒角反光效果提升真实感；相机模型部分还原了运动相机的按键、镜头、标识细节，镜头玻璃添加高反射与折射材质参数，模拟真实光学镜片的质感。结构设计上充分考虑无刷云台的运动需求，两个转动轴都预留了足够的转动行程，避免运动过程中出现结构干涉，框架内部预留了无刷电机驱动板、连接线材的走线空间，走线槽做了隐藏式设计保证外观整洁；所有装配孔位都设计了对应的沉头结构，保证螺丝锁紧后表面平整无凸起；转动配合部位设计了合理的装配间隙，既保证转动顺滑无卡滞，又避免间隙过大出现晃动虚位。整体渲染采用影棚柔光环境，添加柔和的环境反射与接触阴影，将结构的装配关系、细节特征清晰呈现，完整还原了这款可用于运动相机防抖拍摄的双轴无刷万向节的结构特点与设计完成度，结构完整可直接用于后续的3D打印验证或者工程开模参考。
