农牧场双转子干草搂集作业设备结构

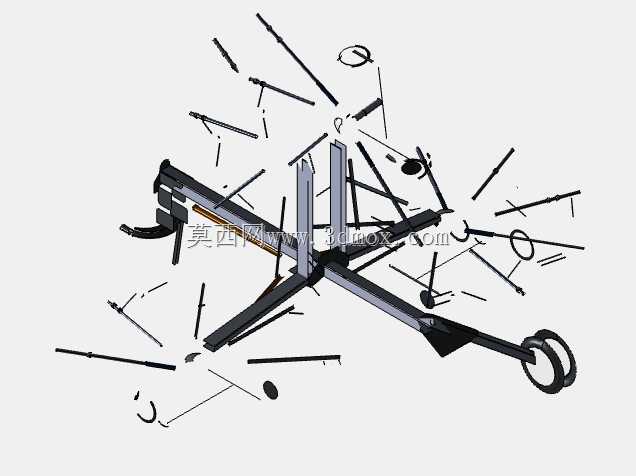

　　这款双转子搂草设备的三维结构，核心围绕草场干草收获环节的搂集、铺条作业需求搭建，在北方规模化草场、家庭农牧场的饲草收储流程里，这类设备是衔接割草与打捆工序的关键配套机具，作业时挂载于拖拉机后部动力输出端，可将割后平铺晾晒的牧草、秸秆均匀搂集成连续规整的草条，为后续打捆、捡拾作业降低作业损耗，减少牧草在晾晒阶段因铺散不均产生的霉变、捡拾遗漏问题。从结构设计逻辑来看，双转子的对称布局是核心设计点，两个转子组件沿设备横向中轴线对称分布，作业时各自形成独立的搂集作业幅宽，单组转子的弹齿排布采用螺旋渐开线轨迹固定，弹齿采用弹簧钢材质的弯弧结构，作业时弹齿端部贴近草场地面但不切入土层，既能将地表的干草全部搂拾归集，又不会刮带土层、石块混入草条，避免后续打捆、饲喂环节出现杂质损伤设备或牲畜的问题。

　　设备的悬挂连接端采用标准三点式挂接结构，挂接尺寸匹配主流轮式拖拉机的后悬挂安装边界，上拉杆连接位与两个下拉杆连接位的孔距、销轴尺寸均符合农用挂接件的通用适配要求，用户无需对拖拉机悬挂结构做额外改装即可完成挂载，动力输入通过中央传动箱分流向两侧转子，传动路径采用齿轮+链轮的组合传动形式，中央传动箱的锥齿轮组将拖拉机后输出的水平旋转换向为垂直输出，再通过两侧的传动轴将动力传递至转子驱动座，驱动转子按设定转速做圆周回转，转速可通过拖拉机后输出的挡位调整，适配不同含水率、不同铺放厚度的干草作业需求。

　　转子的弹齿座采用快拆式固定结构，单个弹齿磨损后可单独拆卸更换，无需拆解整个转子组件，降低田间作业的故障维修时长；设备的机架主体采用矩形钢管焊接成型，整体框架做了等强度减重设计，非受力区域的管壁做了减薄处理，受力集中的悬挂连接位、传动箱安装位额外加焊了加强筋板，避免作业时因地面颠簸、负载突变出现焊缝开裂、结构变形问题。作业幅宽的设计兼顾了作业效率与田间通过性，双转子完全展开时的横向作业幅宽可覆盖六米左右的草场宽度，运输状态下两侧转子可向上折叠收拢，收拢后的整机横向宽度控制在两点五米以内，符合乡村道路、田间机耕道的通行尺寸要求，无需额外办理超限运输手续。设备的离地间隙在作业状态下保持在三十厘米以上，可顺利越过草场的田埂、浅沟以及残留的作物根茬，不会出现刮蹭地面、拖堆草条的问题；弹齿的离地高度可通过机架两侧的调节螺杆做无级调整，用户可根据草场的地面平整度、干草的铺放厚度灵活调整弹齿作业高度，在凹凸不平的坡地草场作业时可适当调高弹齿高度，减少弹齿碰击石块出现弯折断裂的概率，在平整的规模化草场作业时可适当调低弹齿高度，提升干草的搂拾净度，减少牧草残留浪费。

　　转子上部设置有弧形挡草罩，挡草罩的曲面弧度经过多次作业轨迹模拟优化，可将弹齿带起的干草引导至两转子中间的铺条区域，避免干草被转子甩向外侧造成二次铺散，挡草罩采用薄钢板冲压成型，表面做了耐磨喷塑处理，减少干草长期摩擦造成的罩体磨损，同时降低作业时的风阻，减少大风天气下干草被吹散的损耗。设备的整体重心经过布局优化，挂载后整机重心落在拖拉机悬挂的合理承重范围内，不会出现拖拉机后部过重翘头的问题，作业时的牵引阻力经过测算匹配中等马力段的拖拉机即可带动，无需大马力拖拉机作业，降低中小规模农牧户的设备使用成本。
