装配式混凝土砌块三维结构设计模型

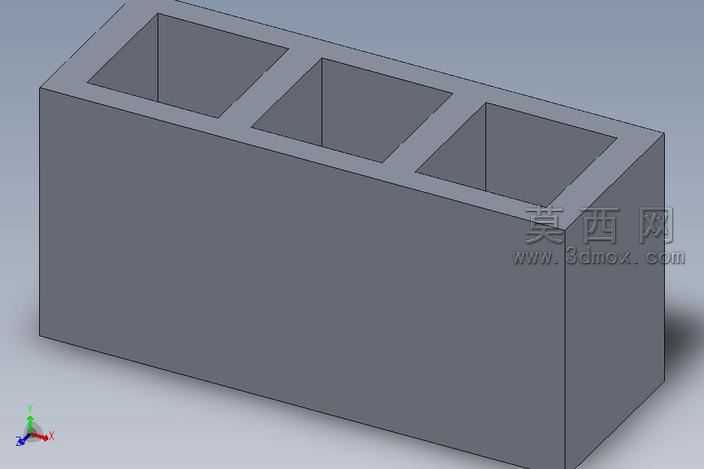

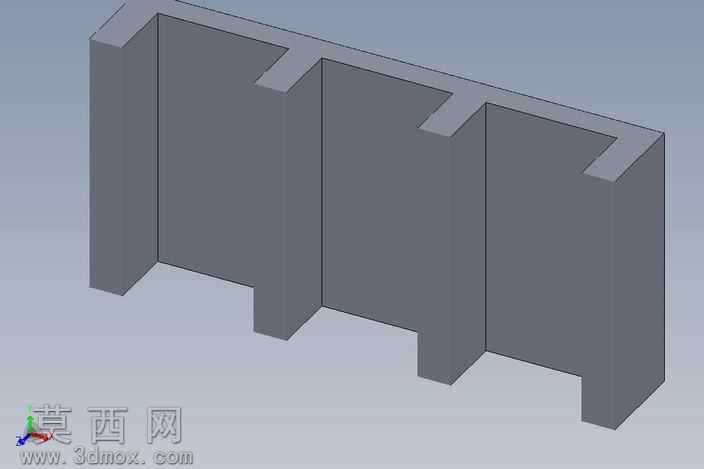

本模型为装配式混凝土砌块的三维参数化设计成果，建模阶段采用SolidWorks软件完成全流程结构搭建，首先依据混凝土砌块的实际砌筑使用需求，确定砌块的整体长宽高比例与凹凸榫卯的定位尺寸，通过拉伸凸台命令生成砌块的基础实体轮廓，针对砌块端部的拼接凸榫与凹槽结构，采用切除拉伸与凸台叠加的方式精准成型，保证相邻砌块拼接时能够实现咬合限位，避免砌筑过程中出现错位偏移。建模过程中严格遵循混凝土砌块的实际生产构造逻辑，对砌块的壁厚、肋板厚度进行等比例还原，所有棱边均按照实际产品的工艺要求添加了微小的倒角特征，避免应力集中的同时还原真实产品的边角处理效果。材质渲染阶段，为模型赋予哑光深灰色混凝土材质，调整材质的粗糙度、漫反射参数模拟真实混凝土的哑光颗粒质感，背景采用浅灰色渐变平面突出模型主体结构，通过正交视角渲染清晰展示砌块的立体形态与拼接结构特征。结构设计上，该砌块采用多腔式构造，竖向设置的分隔肋板既能够减轻砌块自身重量，又可以提升砌块的结构强度与保温隔音性能，端部的凹凸榫结构无需额外连接件即可实现相邻砌块的横向定位，有效提升墙体砌筑的施工效率与整体稳定性。设计思路围绕建筑施工中混凝土砌块的实际使用场景展开，还原了砌块的真实构造细节，可用于建筑施工模拟、砌筑工艺演示、装配式建筑构件教学等场景，模型的所有特征均保留参数化编辑属性，可根据不同的砌筑需求调整砌块的尺寸、榫卯结构大小与肋板分布，适配不同规格的墙体砌筑设计要求。
